E系列自动点胶系统
104
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
14 循环14 循环
Loop
------------------------------
Label: 1
Count: 1
[F1] OK
按键按键 功能功能
>
将指令组执行特定次数（计数）。
参数参数 描述描述
标签 程序跳转的地址编号。程序跳转地址必须在当前地址之前发生。
计数 执行循环的次数。
范围：1–9999
15 点胶端口15 点胶端口
Dispense Port
------------------------------
Port: 0.3.5.7
Default: 0 Range: 0-8
Multi-out ex: 0.1.2
[F1] OK
按键按键 功能功能
>
设置点胶阀信号的输出端口。在程序开始时或者在点胶指令之前使用次指令来设置点胶端口。若系统包含
多个胶阀，用户可指定多个点胶端口，具体如上例所示（多路输出：0.1.2）。
默认：0
范围：0至8
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
E系列自动点胶系统
105
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录A，类型菜单参考（续）附录A，类型菜单参考（续）

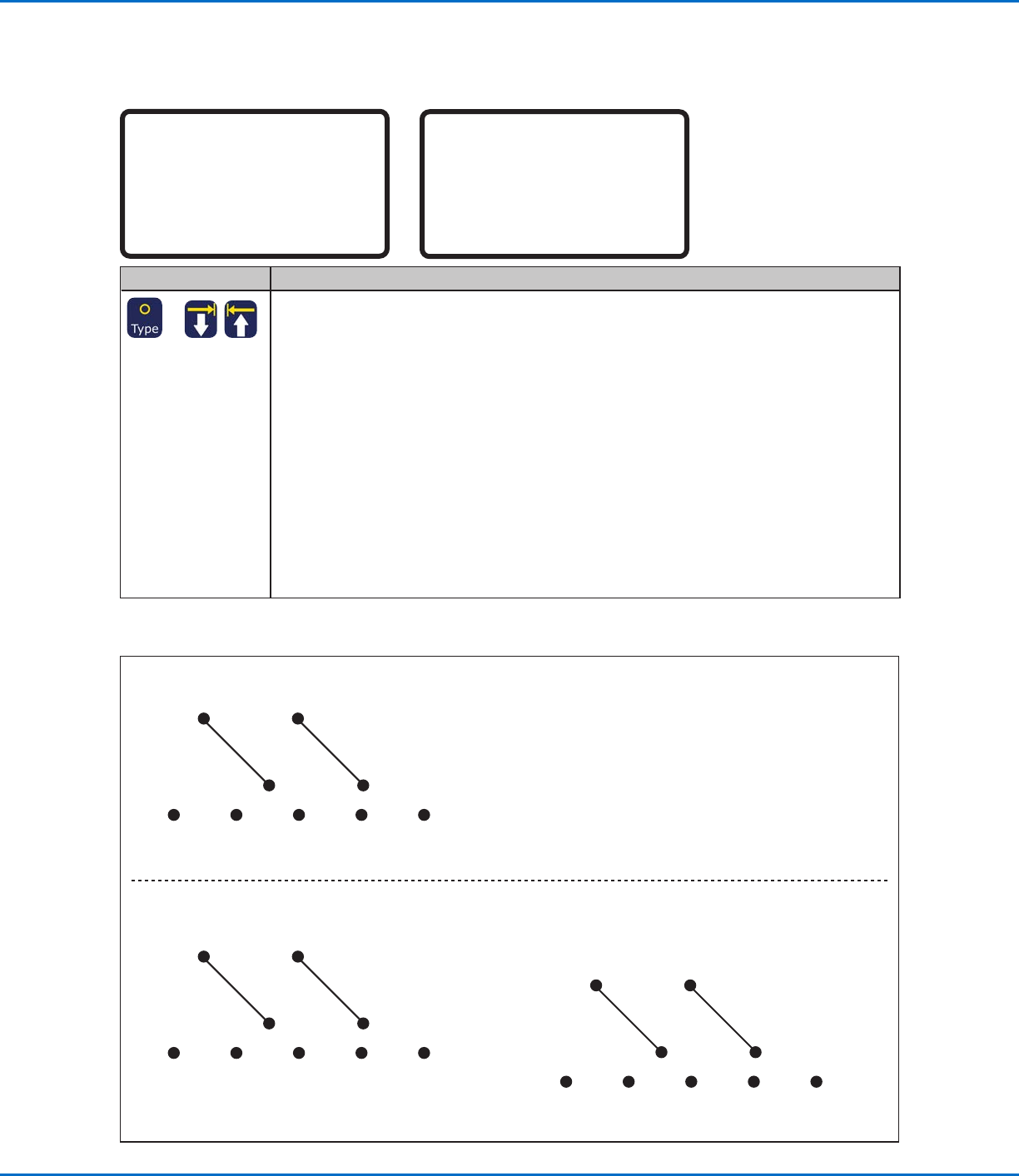

16 调用图样16 调用图样
Call Pattern 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
Call Pattern 2/2
------------------------------
Label: 1
[F1] OK [F2] Next
按键按键 功能功能
>
按照程序中其它类似图样的点胶图样，系统进行点胶作业，由程序中的图样调用指令指定点胶位置。调用按照程序中其它类似图样的点胶图样，系统进行点胶作业，由程序中的图样调用指令指定点胶位置。调用
的图样中必须包含为其分配的标签。结束图样指令执行时，系统将停止基于调用图样的点胶作业。的图样中必须包含为其分配的标签。结束图样指令执行时，系统将停止基于调用图样的点胶作业。
包含调用图样指令的程序示例：包含调用图样指令的程序示例：
0001 Call Pattern Label 1
0002 Call Pattern Label 1
0003 End Program
0004 EMPTY
0005 Label 1
0006 Line Start 10.0,1
0007 Line End
0008 Line Start 10.0,1
0009 Line End
0010 Dispense Dot 0.100
0011 Dispense Dot 0.100
0012 Dispense Dot 0.100
0013 Dispense Dot 0.100
0014 Dispense Dot 0.100
0015 End Pattern
调用图样指令的示例说明
队列起点 队列起点
队列终止 队列终止
点胶点 点胶点 点胶点 点胶点 点胶点
在点胶程序中，在标签指令下定义的点胶点。
预编图样预编图样
调用图样 1调用图样 1
该模式是在指定位置使用“调用模式”命令执行的。
调用图样 2调用图样 2
队列起点 队列起点
队列终止 队列终止
点胶点 点胶点 点胶点 点胶点 点胶点
队列起点 队列起点
队列终止 队列终止
点胶点 点胶点 点胶点 点胶点 点胶点
E系列自动点胶系统
106
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
17 结束图样17 结束图样
按键按键 功能功能
>
与调用图样指令结合使用，可将程序返回至紧接着调用图样指令发生的地址。
18 调用子程序18 调用子程序
Call Subroutine
------------------------------
Label: 1
[F1] OK
按键按键 功能功能
>
程序跳转至位于其末端后的一系列指令（调用子程序）。子程序中的起始指令必须为标签指令（查阅下列
0006行的内容）。程序跳转至特定地址（此例中为0006），接着执行此地址之后的指令。执行结束子程序
指令时，程序将立即返回至紧接着调用子程序指令的地址（此例中为0004）。
注：注：例如，调用子程序指令可用于针头清理例程。
包含调用子程序指令的程序示例：包含调用子程序指令的程序示例：
0001 Line Start 10.0,1
0002 Line End
0003 Call Subroutine Label 1
0004 End Program
0005 EMPTY
0006 Label 1
0007 Dispense Dot 0.100
0008 Dispense Dot 0.100
0009 Dispense Dot 0.100
0010 End Subroutine
19 结束子程序19 结束子程序
按键按键 功能功能
>
与调用子程序结合使用，可让程序返回至紧接着调用子程序指令后的地址。
