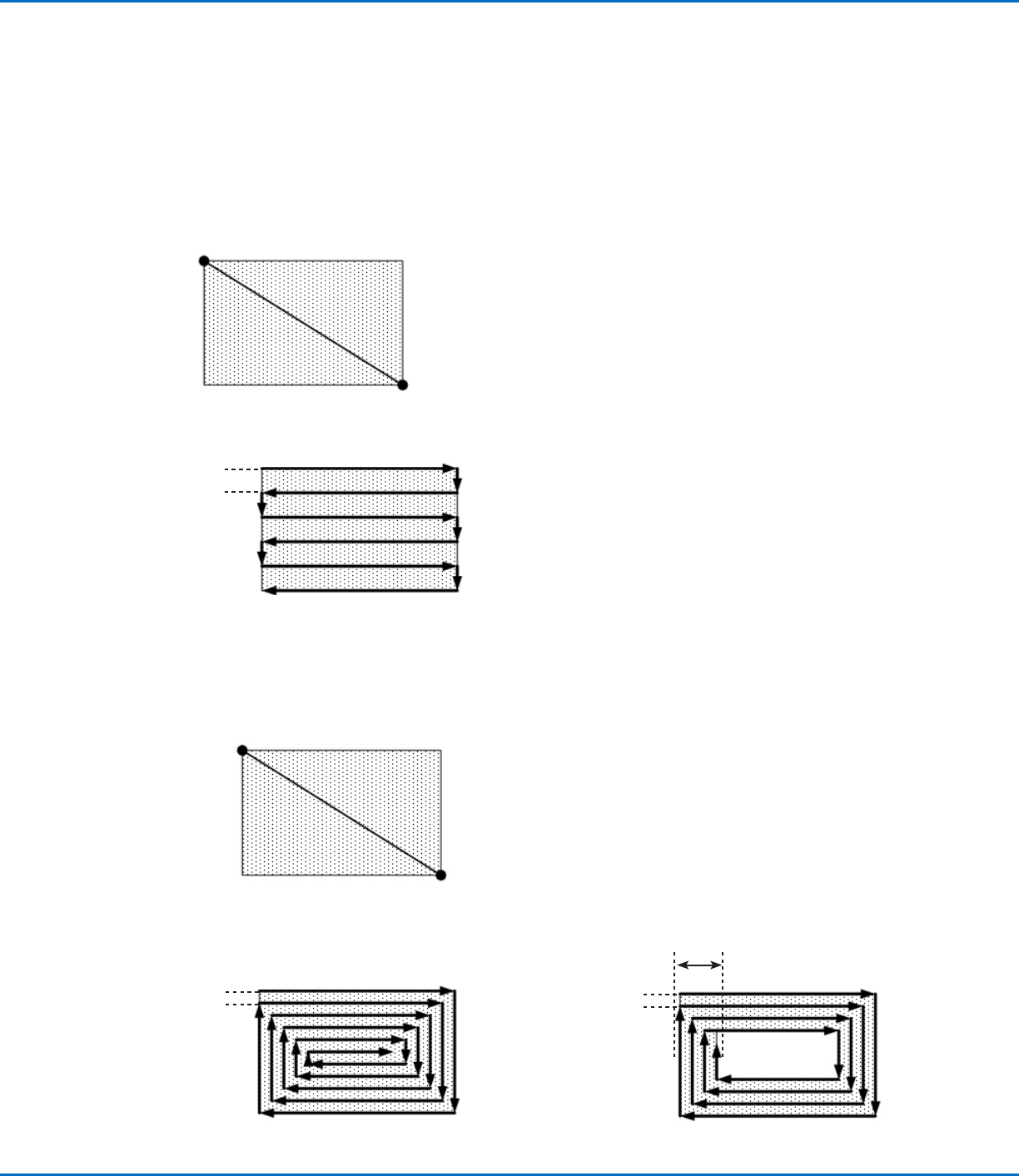

填充区域类型2。矩形向内填充区域类型2。矩形向内
此指令使针头沿一个曲折式、螺旋形路径从矩形外面移动到中心，从而填充设定区域。输入一个“填充区域矩形”指令后，在待填充
区域左上角输入一个线起始点点，并在该区域右下角输入一个线结束点点。
注：注：对于旋转正方形路径，应采用多边形向内及多边形向外。
线起始点
线结束点
填充区域
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
矩形向内、宽度为5、两端宽度为0 矩形向内、宽度为5、两端宽度为15
填充区域参数的示例填充区域参数的示例
填充区域类型1。矩形填充区域类型1。矩形
此指令可在特定宽度内使针头往复运动（S形路径），以填充指定区域。输入”填充区域矩形”指令后，在待填充区域左上角输入一个
线起始点点，并在该区域右下角输入一个线结束点点。
注意：注意：
· 注：对于旋转正方形路径，应采用多边形向内及多边形向外。
· 矩形填充类型无需考虑两端宽度的距离，因为不支持此功能 。
线起始点
线结束点
填充区域
如：如：
宽度 = 5 mm
宽度为5的矩形
E系列自动点胶系统
110
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
填充区域类型3。矩形向外填充区域类型3。矩形向外
此指令使针头沿一个旋转螺旋形路径从矩形中心移至矩形外边，从而填充一个矩形区域。输入一个“填充区域矩形向外”指令后，在
待填充区域左上角输入一个线起始点点，并在该区域右下角输入一个线结束点点。
注：注：对于旋转正方形路径，应采用多边形向内及多边形向外。
线起始点
线结束点
填充区域
矩形向外、宽度为5mm
示例：示例：
宽度 = 5 mm
宽度 = 5 mm
两端宽度 = 15 mm
矩形向外、宽度为5、两端宽度为0 矩形向外、宽度为5、两端宽度为15
填充区域类型4。划圆向内填充区域类型4。划圆向内
此指令使针头沿一个螺旋形路径从划圆外面移动到中心，从而填充设定区域。输入一个“填充区域划圆向内”指令后，使针头缓慢移
至待填充的圆的外界限上的一个点上，并将该位置输入为线起始点点。然后使针头直接移至圆心，并将该位置输入为线结束点点。
线起始点
线结束点
填充区域
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
划圆向内、宽度为5、两端宽度为0 划圆向内、宽度为5、两端宽度为15
E系列自动点胶系统
111
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录A，类型菜单参考（续）附录A，类型菜单参考（续）

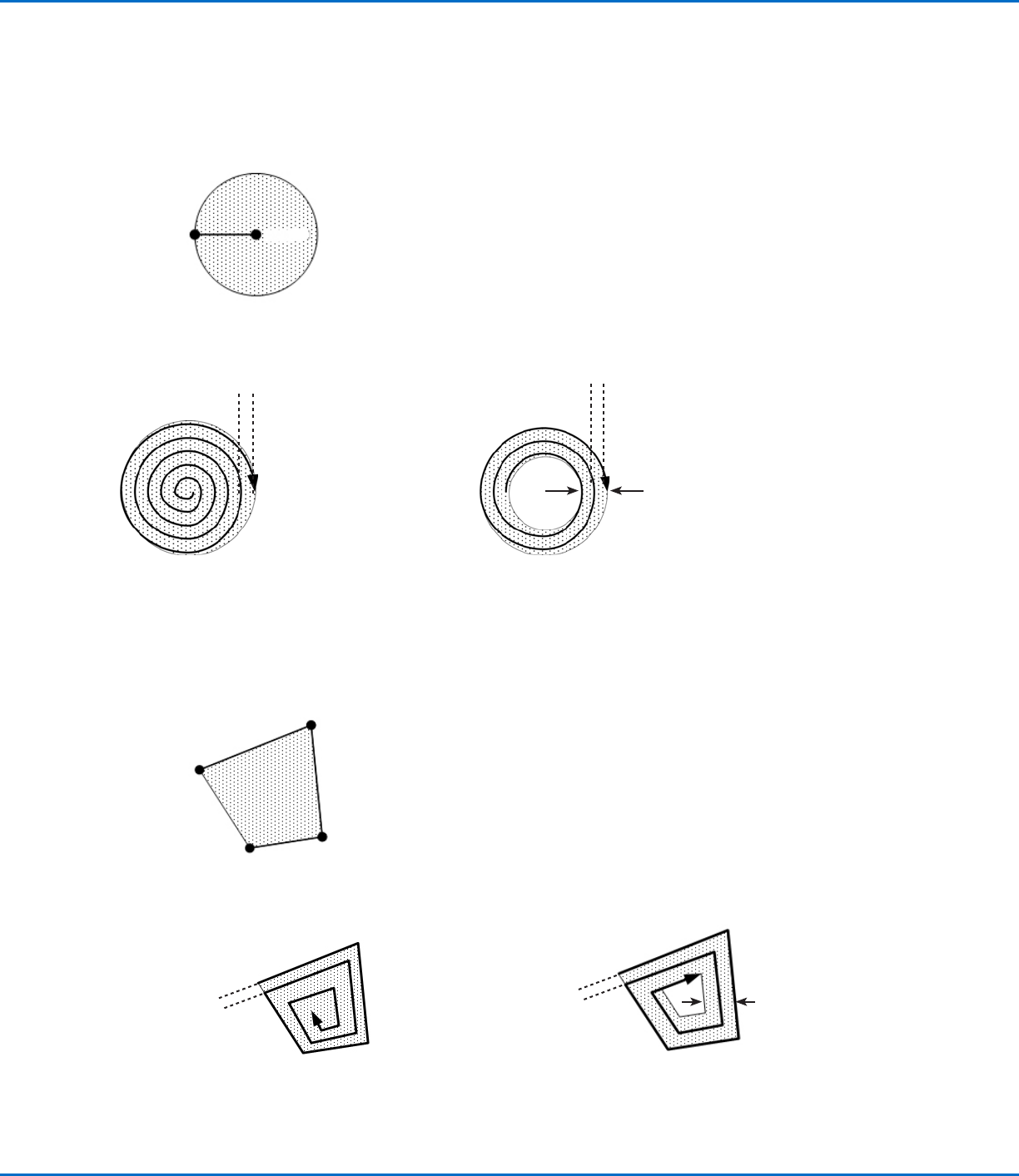

填充区域类型5。划圆向外填充区域类型5。划圆向外
此指令使针头沿一个螺旋形路径从划圆外面移动到圆心，从而填充设定的圆形环区域。输入一个“填充区域划圆向内”指令后，使针
头缓慢移至待填充的圆的外界限上的一个点上，并将该位置输入为线起始点点。然后使针头直接移至圆心，并将该位置输入为线结束
点点。
线起始点
线结束点
填充区域
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
划圆向外、宽度为5、两端宽度为0 划圆向外、宽度为5、两端宽度为15
填充区域类型6。多边形向内（由外至内）填充区域类型6。多边形向内（由外至内）
此指令使针头沿一个旋转螺旋形路径从多边形外面移动到中心。输入一个“多边形向内”指令后，在待填充区域的第一个拐角设定一
个线起始点点，并在该区域最后一个拐角设定一个线结束点点。
注：注：对于旋转正方形路径，应采用多边形向内及多边形向外。
线起始点
线结束点
填充区域
线经过点
线经过点
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
多边形向内、宽度为5、两端宽度为0 多边形向内、宽度为5、两端宽度为15
