E系列自动点胶系统
132
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录D，高度传感器设置和使用（续）附录D，高度传感器设置和使用（续）
设置高度传感器（续）设置高度传感器（续）
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面

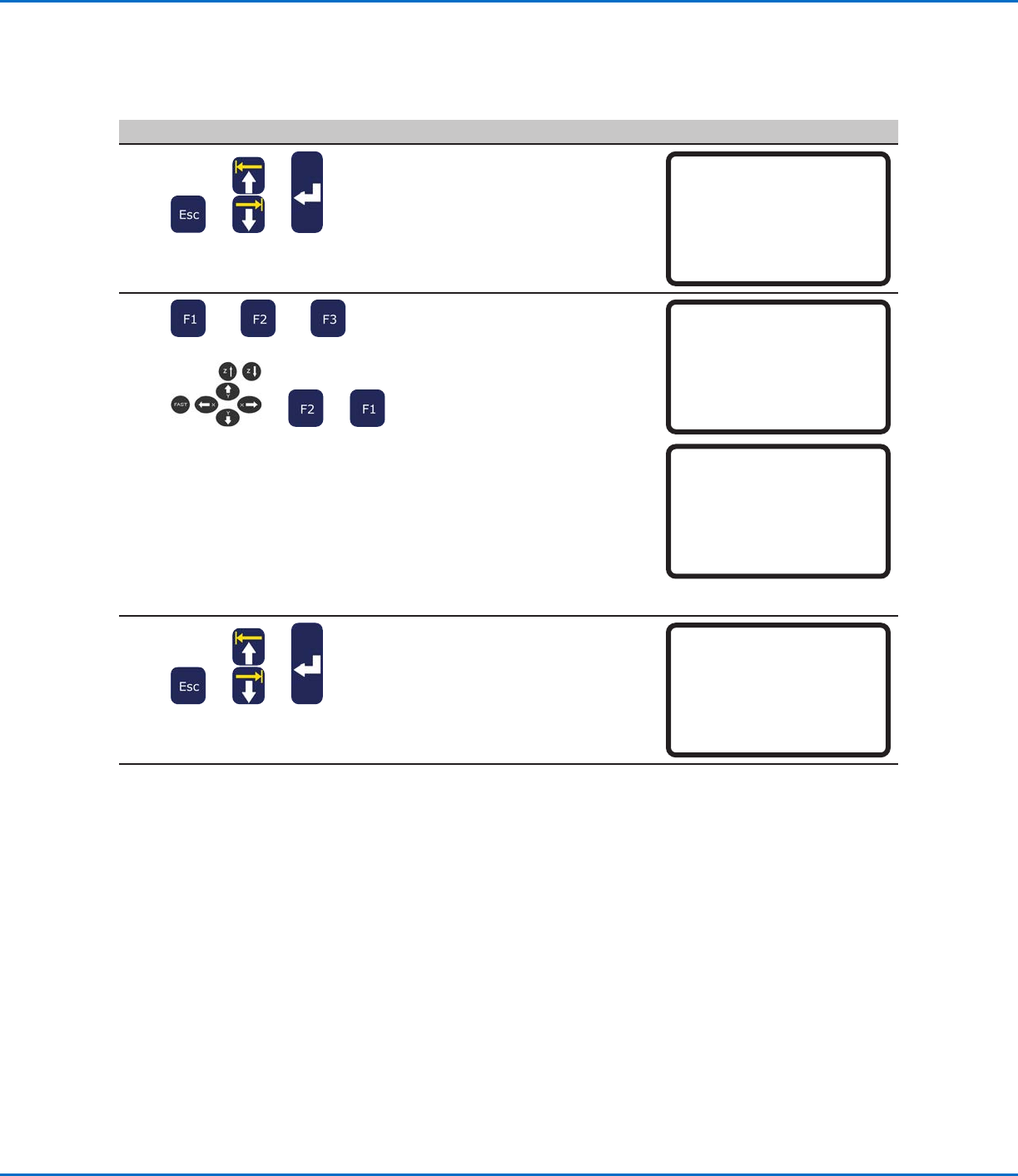

5
> >
· 按ESC键返回高度传感器菜单
· 上下移动光标至SENSOR
POSITION。
· 按ENTER。
[Height Sensor]
01 Setup
02*Sensor Position
03 Initial Height Detect
04 Offset Program
6
或 或
> >
· 在传感器位置菜单，选择其中的
一项执行：
- 按F1键确认当前高度传感器XYZ
坐标位置
- 按F2键移动高度传感器探针到
XYZ的程序坐标位置
- 按F3键然后按移动键移动探针到
需要XYZ坐标位置。根据需要，
按F2降低或抬起探针。（当针头
抬起时，传感器的状态是0；当
针头下降时，传感器的状态是
1.）按F1保存当前位置信息。
注：注：针头应该定位到工件上一个
合适的位置来检测针头高度（一
个开放的、针头触碰时不会损伤
工件的位置）
Sensor Position
------------------------------
X: 000.00 mm
Y: 000.00 mm
Z: 000.00 mm
[F1] OK [F2] Move [F3] Jog
Sensor Position
------------------------------
Jog sensor to position
Sensor status x
------------------------------
[F1] OK [F2] Probe
7
> >
· 按ESC键返回高度传感器菜单。
· 上下移动光标至INITIAL HEIGHT
DETECT。
· 按ENTER。
[Height Sensor]
01 Setup
02 Sensor Position
03*Initial Height Detect
04 Offset Program
转下页
E系列自动点胶系统
133
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面

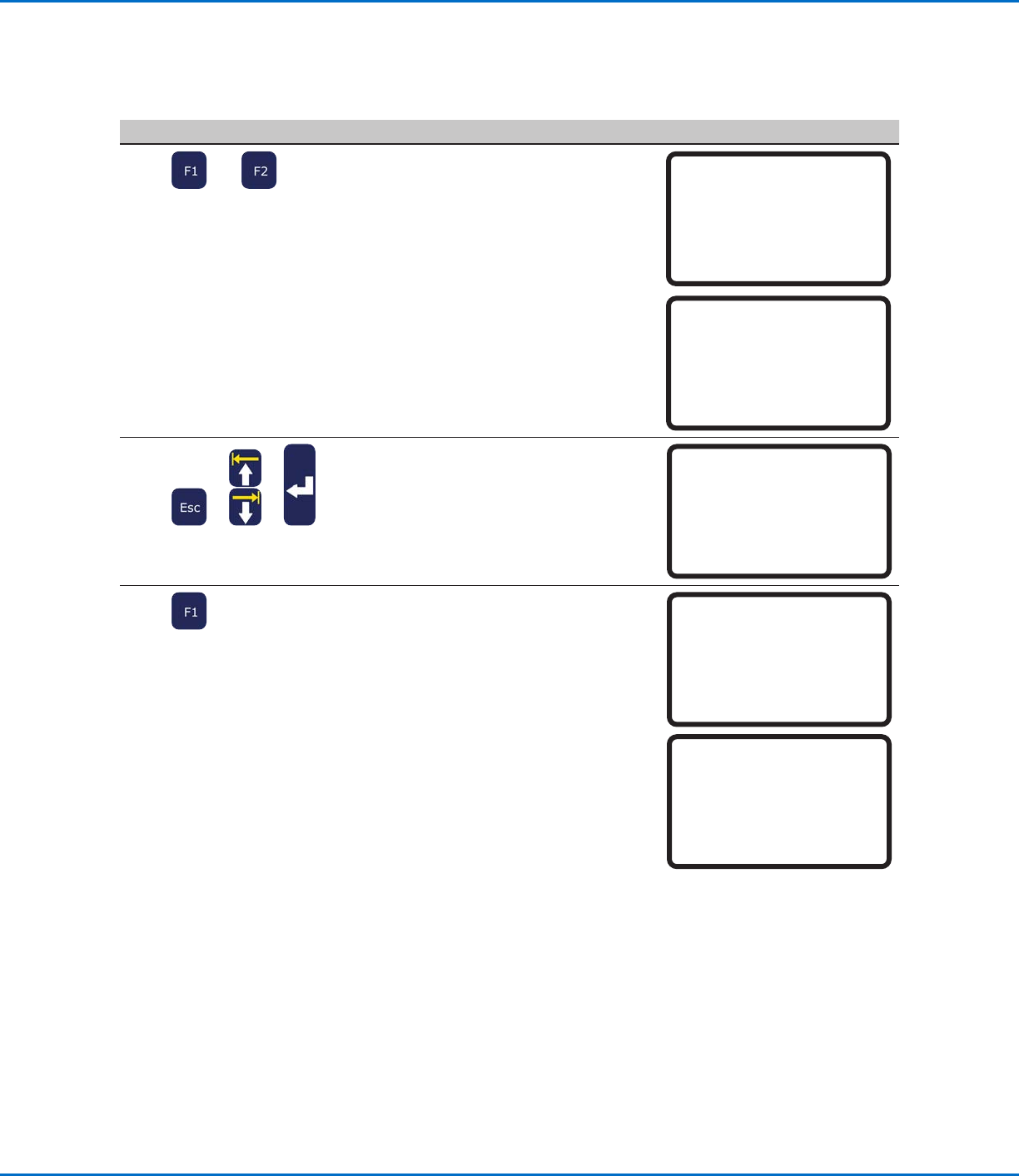

8
或
屏幕上显示工件当前的Z高度值。选
择其中一项执行：
· 按F1确认当前Z高度值.
· 按F2检测Z高度值，然后按F1确认
高度值。
系统现在已经准备好做高度检测
了。选择其中一项执行：
- 继续在当前程序中更新Z高度
值。
- 利用这个功能，继续在程序中执
行这个章节中的下一个步骤。
Initial Height Detect
------------------------------
Current Z Height xxx.xx mm
[F1] OK [F2] Detect
Detecting height...
9
> >
· （可选项）按ESC键返回高度传
感器菜单
· 上下移动光标至OFFSET
PROGRAM。
· 按ENTER。
[Height Sensor]
01 Setup
02 Sensor Position
03 Initial Height Detect
04*Offset Program
10
· 按F1键检测当前XYZ位置的Z高度
值。
系统通过下降或抬升探针来检测Z
高度值。如果检测值和程序中的
值不一样，系统会跳出对话窗口
来确认是否要更新Z高度值。
· 按F1来确认偏差值。系统会自动
更新程序中所有的Z高度值。
Offset Program
------------------------------
Detect and offset program?
[F1] Yes [F2} No
Offset Program
------------------------------
Offset Z Height xxx.xx mm
[F1] OK
附录D，高度传感器设置和使用（续）附录D，高度传感器设置和使用（续）
设置高度传感器（续）设置高度传感器（续）
E系列自动点胶系统
134
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录D，高度传感器设置和使用（续）附录D，高度传感器设置和使用（续）
使用高度传感器功能使用高度传感器功能
先决条件先决条件
设备已正确安装设置。参考第34页“设置”章节内容。
高度传感器已安装，启用和正确设置。参考第130页“附录D，高度传感器的设置和使用”章节内容。
需要编辑的程序中启用高度传感器功能。

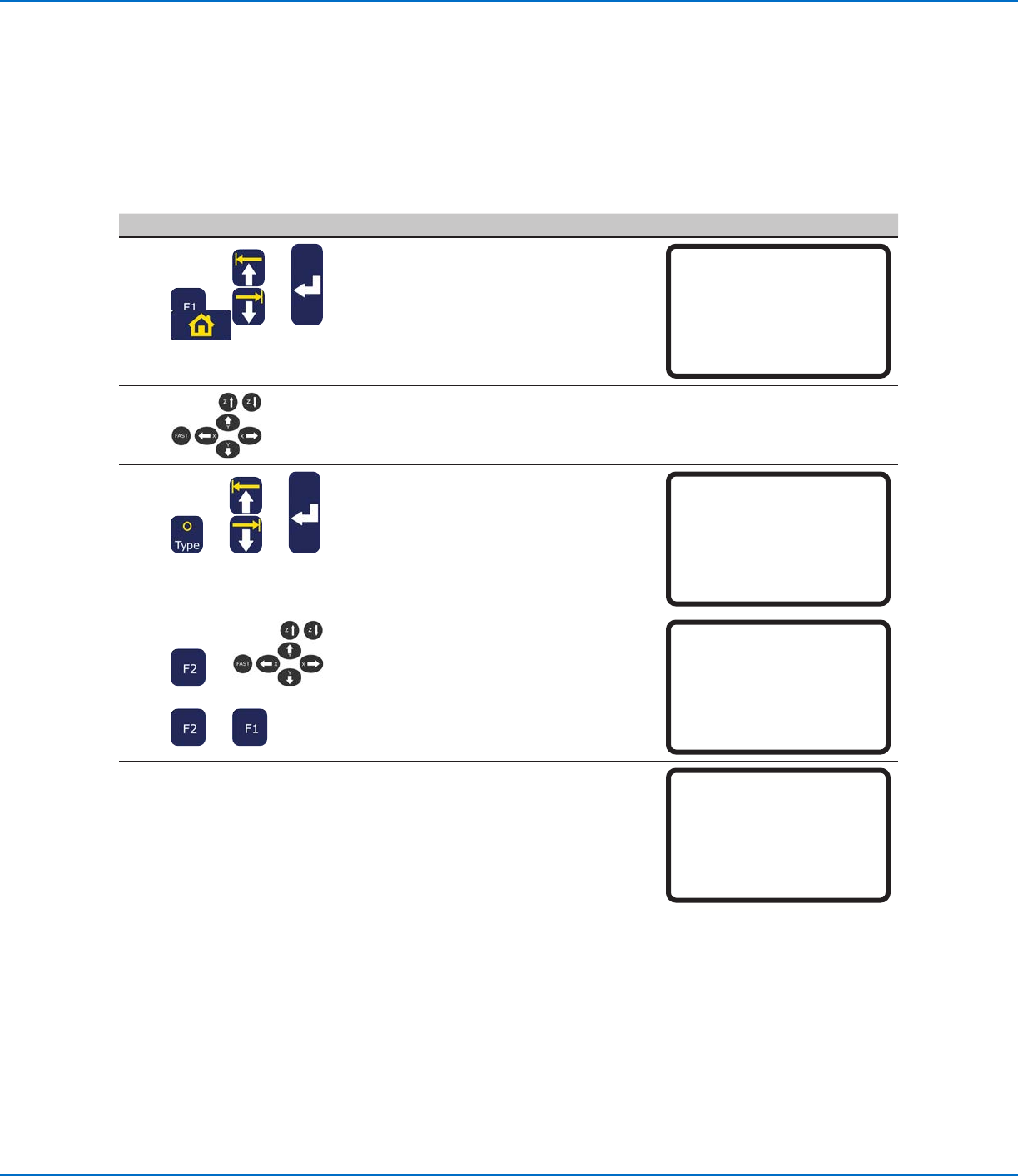

## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> > >
· 按F1。
· 上下按键至TEACH/RUN。
· 按ENTER。
· 按HOME键,输入密码。
系统会打开关机前编辑的最后一
个程序。
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
· 把针头移动到工件上需要进行高
度检测的位置。
3
> >
· 选择TYPE菜单。
· 上下移动光标至HEIGHT SENSOR。
· 按ENTER。
[TYPE] 4/4
22 Fill Area
23 Acceleration
24 Dummy Point
25 Wait Time
26 Stop Point
27 Park Position
28*Height Sensor
4
> >
>
· 按F2降低探针。
· 按Z移动键移动探针到需要的位
置，然后把针头下降到所需位置
上方10mm的高度处。
· 按F2抬起探针。
· 按F1确认高度值。
Height Sensor
------------------------------
X: 58.42 mm
Y: 114.35 mm
Z: 10.00 mm
[F1] OK [F2]Probe [F3] Current
接下去，系统每次都会在程序执
行时检测工件高度。
右边显示的是程序范例
0001>Z Clearance Rel 5.000
0002 EMPTY
0003 Height Sensor
0004 EMPTY
0005 Dispense Dot 0.150
0006 Dispense Dot 0.150
0007 End Program
0008 Empty
