E系列自动点胶系统
129
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
## 单击单击 步骤步骤 参考图参考图
11
>
使用教导盒将针头缓慢推到实际工件的顶
点，然后点击“表格”下的底部“设置”
按钮。
2
1
12
点击”修改”。
系统将更新程序中的所有XY位置, 使其与实
际工件上相同的XY位置对齐。
13
选择选项屏幕指令窗口中的所有指令，然后
单击“更改Z值”，改变Z轴高度，使其与实
际的“针头到工件”的距离一致。
注意：为了确定针头到工件的距离，在工
件上缓慢移动针头至所需的高度，然后单
击位置。
.
将显示的Z值作为参考。
14
单击上传，将点胶指令发送至平台。
进度条将显示上传状态。
当上传完成后，该程序可以在教导盒上进行
进一步的编辑。
导入DXF文件（续）导入DXF文件（续）
E系列自动点胶系统
130
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
附录D，高度传感器设置和使用附录D，高度传感器设置和使用
利用高度传感器可以检测工件到工件之间的相对于程序中Z高度的变化值。如果工件高度发生变化，系统自动检测Z高度
并会相应调整到程序中。
[Height Sensor]
01 Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
菜单项菜单项 描述描述
01设置 用来输入下面的高度传感器设置参数
参数参数 描述描述
传感器输入 指定传感器线连接的输入端口号。
默认：0
范围值：1–8
探针输出 指定探针线连接的输出端口号。
默认：0
范围值：1–8
检测速度 高度探针伸出后Z轴下降到工件表面的速度。
默认：5（mm/s）
范围值：1–20（mm/s）
行程限位 限定Z轴下降检测高度变化的最大位移。
默认：10（mm）
范围值：1–100（mm）
02传感器位置 用来查看或编辑高度传感器的XYZ轴的坐标位置
03高度检测初始值 用来查看或添加Z高度的参考值，系统会移动Z轴到该工件位置来开始检测。
04偏差补偿 用来更新所有的Z高度值偏差到当前程序中。
E系列自动点胶系统
131
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

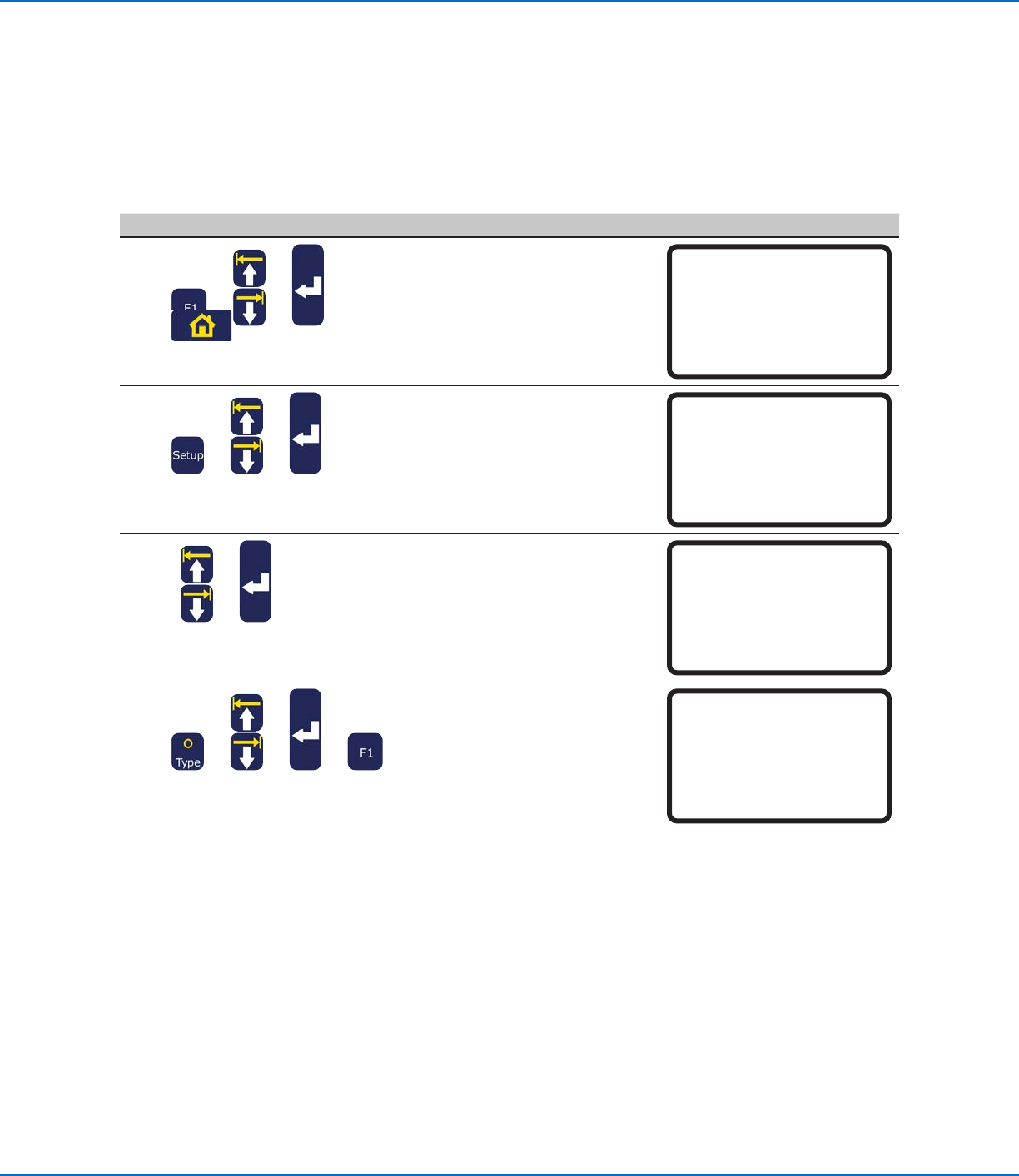

设置高度传感器设置高度传感器
先决条件先决条件
高度传感器已经安装并且所有I/O连接已完成。参考高度传感器附带手册。
系统已正确设置。参考第34页“设置”章节内容。
测试工件已经放置到位。
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> > >
· 按F1。
· 上下按键至TEACH/RUN。
· 按ENTER。
· 按HOME键,输入密码。
系统会打开关机前的所在程序。
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
> >
· 按下SETUP。
· 上下移动光标至HEIGHT SENSOR。
· 按ENTER。
[SETUP] 3/3
15 Measurement Unit
16 Password Setup
17 Remote Command
18*Height Sensor
19 Language
20 System Information
3
>
· 上下移动光标至SETUP。
· 按ENTER。
[Height Sensor]
01*Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
4
> > >
· 使用MOVE UP/DOWN和ENTER按键输
入下面这些开始值：
- 传感器输入：按照系统实际连接
- 探针输入：按照系统实际连接
- 检测速度：5
- 行程限位：20
· 按F1。
Height Sensor Setup
------------------------------
Sensor Input 8
Probe Output 8
Detect Speed 5 mm/s
Travel Limit 20 mm
[F1] OK
转下页
附录D，高度传感器设置和使用（续）附录D，高度传感器设置和使用（续）
