E系列自动点胶系统
120
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
2.坐标函数图标2.坐标函数图标
坐标函数图标用于移动针头，并修改指令中的坐标或参数。
程序页面和图标（续）程序页面和图标（续）
图标名称图标名称 图标图标 功能功能
触碰式移动 移动针头至某个选定指令的XYZ位置（如果该指令具有
一个位置值）
变换
将上传的DXF图的程序点与它们在某一工件上的实际
位置对齐
修改Z值
修改某项指令或某一程序中所选定的指令列表中的Z值
（主要用于对点胶高度进行微调和调整）
补偿
若工件位置发生改动，修改或移动所有程序点
粘贴参数
粘贴从编辑窗口复制的所有指令参数
注意：双击指令，查看或更改指令参数时，编辑窗口
会打开。
3.程序页面指令窗口3.程序页面指令窗口
程序页面指令窗口显示了使用DXF页面导入DXF之后生成的点胶指令。
4.指令编辑窗口4.指令编辑窗口
双击一个指令栏时，指令编辑窗口将打开。在此页面上，指令是通过下拉菜单选择的。
图标名称图标名称 图标图标 功能功能
确定 保存在编辑窗口中输入的指令参数值
复制参数
复制编辑窗口中所有的指令参数值（不是坐
标值）。使用程序页面上的粘贴参数，可将
复制的参数粘贴至另一个指令栏（相同指
令的）。
E系列自动点胶系统
121
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

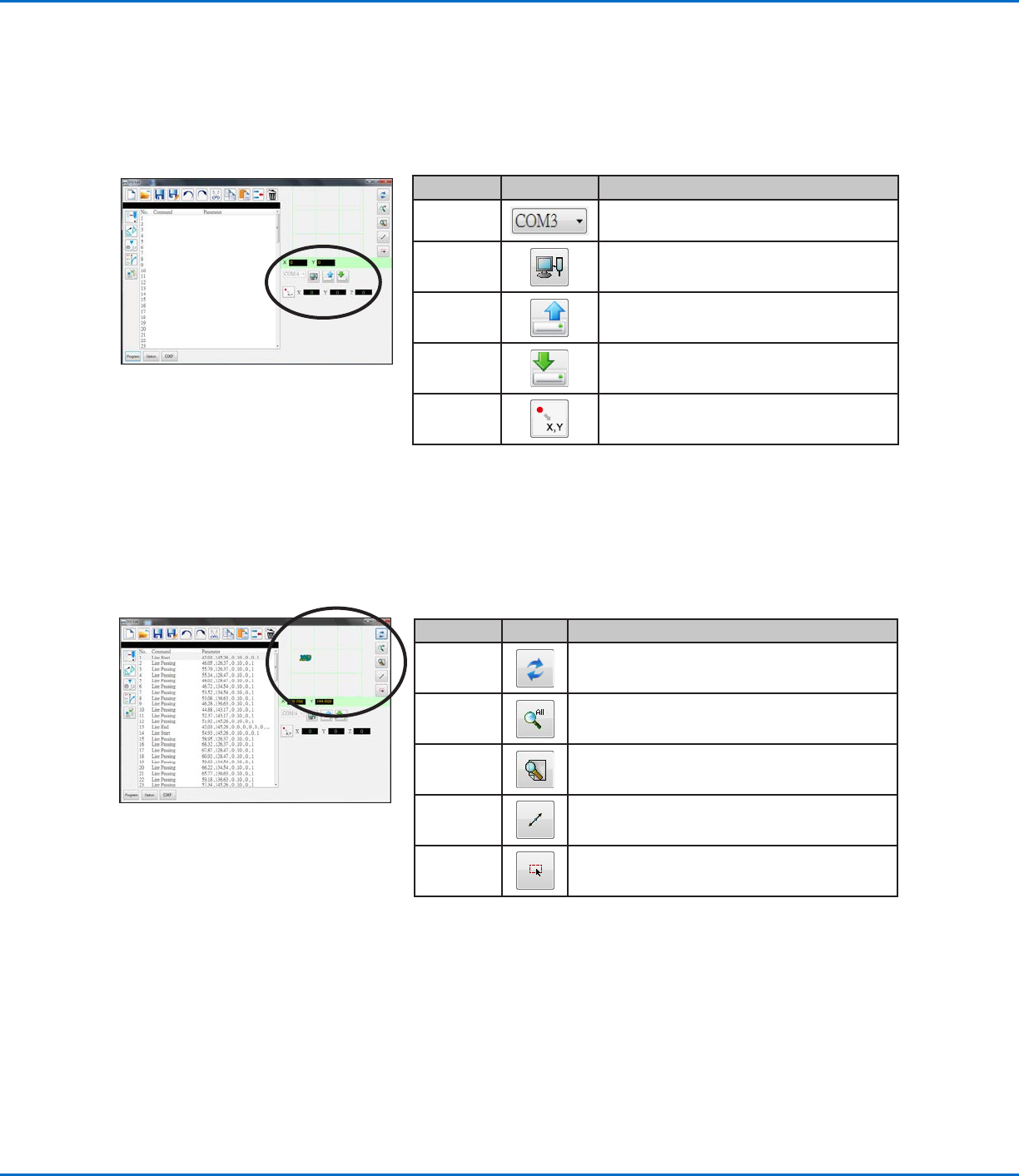

5.坐标和连接状态区域5.坐标和连接状态区域
点击位置图标时，坐标字段将显示点胶针头的当前坐标。端口选择下拉菜单和图标用于连接或断开系统到PC和传输程序
的连接。
项目项目 图像图像 功能功能
端口选择下
拉菜单
选择连接端口
连接 将平台连接至PC或与PC断开
上传
向平台上传一个点胶程序
下载
从平台下载一个点胶程序
位置 查询平台的探针的当前位置坐标
程序页面和图标（续）程序页面和图标（续）
6.网格窗口和图标6.网格窗口和图标
网格窗口显示了使用DXF页面选择的点和线。
图标名称图标名称 图标图标 功能功能
刷新 刷新网格窗口
查看全部 显示所有的程序点
放大
放大网格窗口面积
反向 颠倒程序点的方向
选择实体
选择一组点
E系列自动点胶系统
122
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

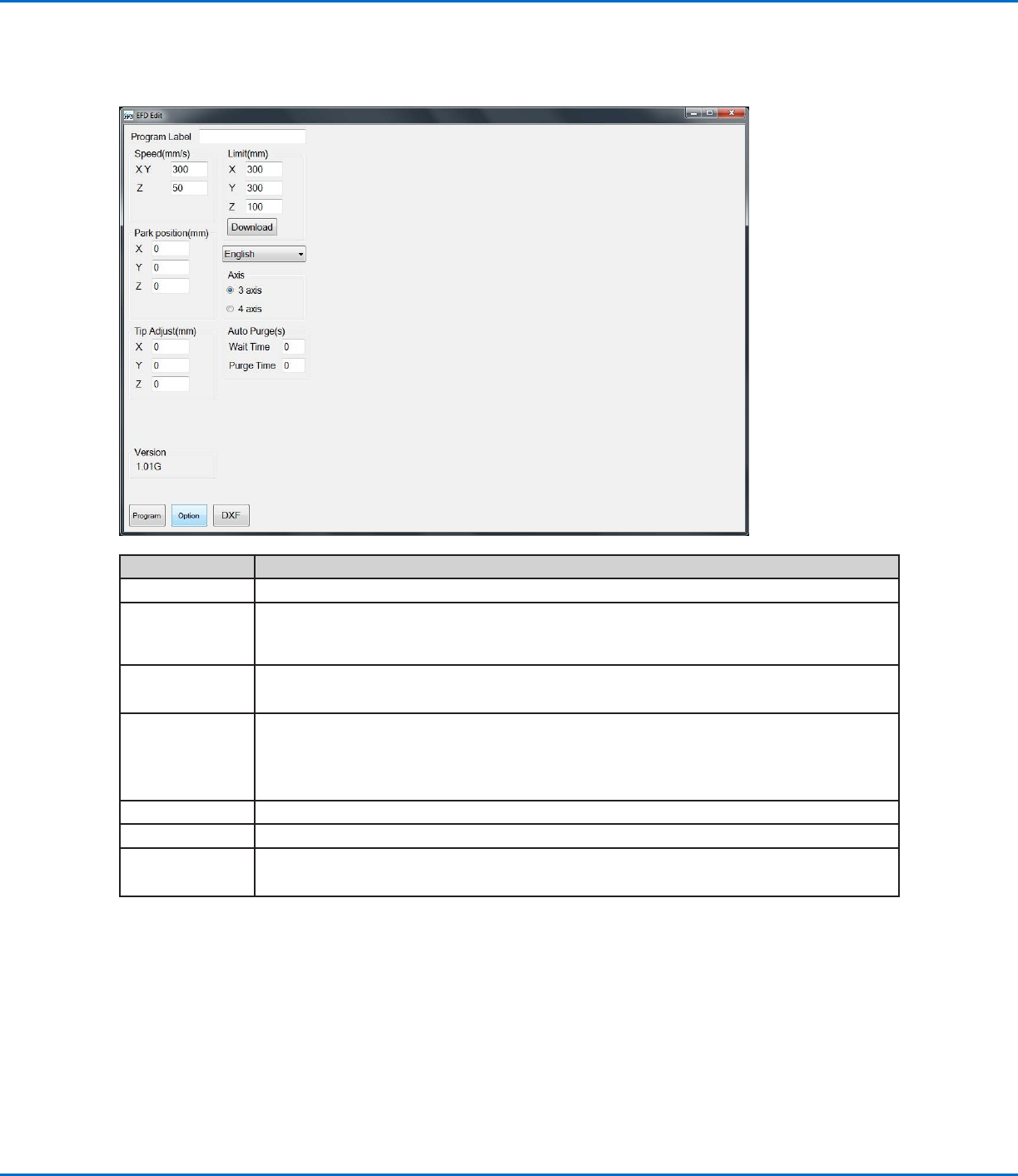

选项屏幕选项屏幕
选项页面用于设置系统在DXF软件运行时使用的系统级别的设置。
项目项目 描述描述
程序标签 命名在DXF导入期间生成的指令集。此信息将传送到教导盒上的程序名称区域。
速度（mm/s） 设定X轴及Y轴的移动速度:
· XY轴最大速度：800（mm/s）
· 默认值：100（mm/s）
停驻位置 设定停驻位置的坐标。可以输入这些值或从平台下载。
注：更多信息参考第37页上的“停驻位置”。注：更多信息参考第37页上的“停驻位置”。
针头调整（mm） 设置校准点的坐标。可以输入这些值或从平台下载。
注意：注意：
· 针头调整仅在3 轴选用时可用。
· 参考第72页上“校准点胶高度”部分了解更多信息。
最大值（mm） 严禁更改此类设定值。
轴 指定当前连接至PC的平台的轴数。
自动排胶 设定自动排胶参数。可以输入这些值或从平台下载。
注：注：参考第41页上的“自动排胶”,了解更多信息。
