E系列自动点胶系统
81
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

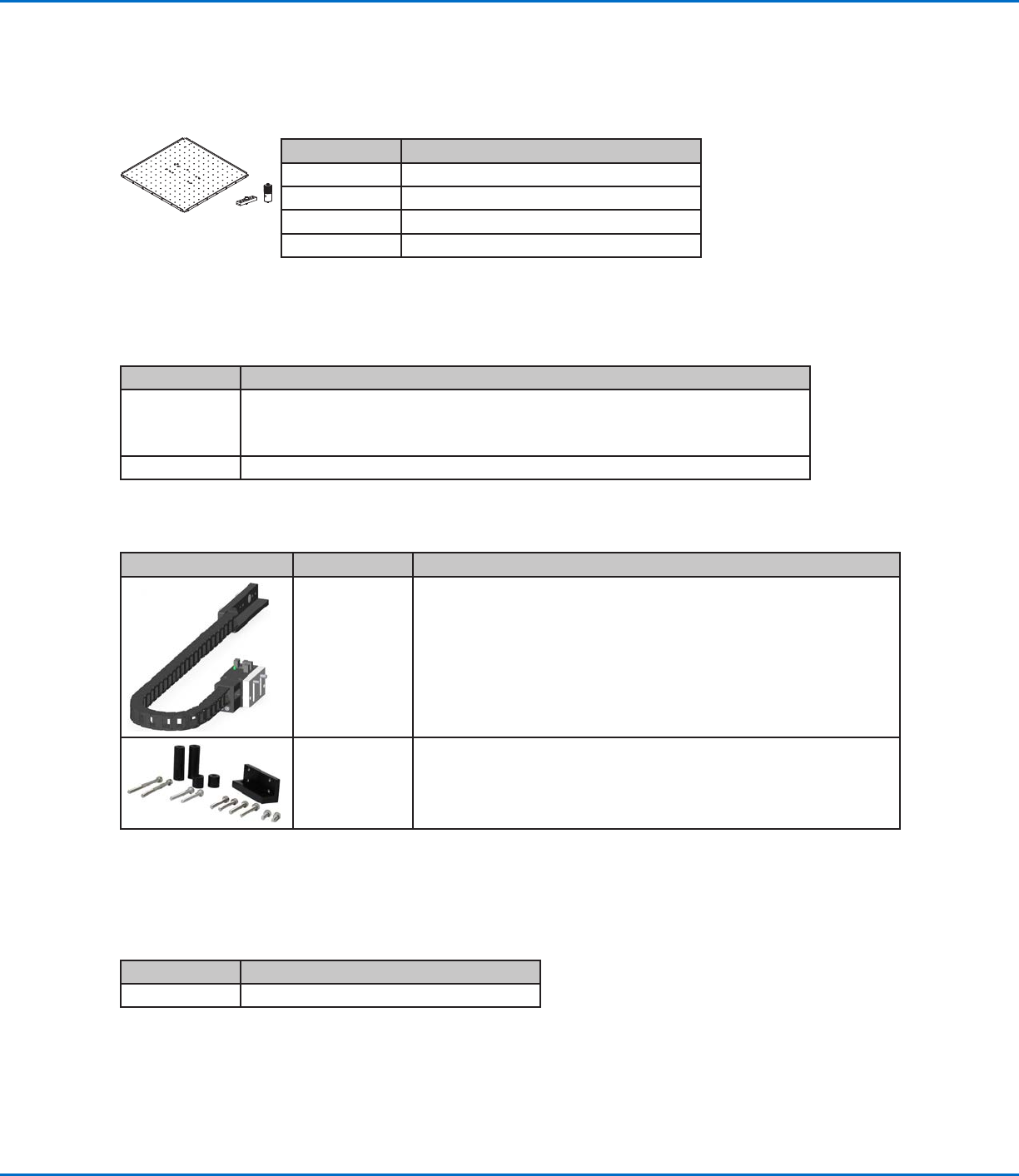

固定板固定板
所有板均含四个边缘校平器和四个调平座。
物料编号物料编号 描述描述
7028276 200 mm 固定板
7028277 300 mm 固定板
7028278 400 mm 固定板
7028279 500 mm 固定板
开始/停止盒开始/停止盒
开始/停止盒配件可实现远程功能的输入/输出连接，例如开始或紧急停止按钮。参考第90页上的“输入/输出连接示
例”,了解关于电路图的详细信息。
物料编号物料编号 描述描述
7363285 带I/O检测功能的开始/停止盒，标配
该I/O检测盒允许用户/编程人员在实际安装外部设备前来模拟检测（1）来自外部设
备的输入信号或（2）设备的输出信号。
7360865 开启/停止配件盒，欧洲共同体
针头校准器针头校准器
项目项目 物料编号物料编号 描述描述
7360892 E系列平台针头校准器部件
7363940
顶部安装 / 底部安装套件
通过此套件，您可以将针头校准器安装至平台固定板的中心位置，既可
以在固定板的上方，也可以在固定板的下方，适用于多针头或者其他应
用。
高度传感器高度传感器
利用高度传感器可以检测工件到工件之间的相对于程序中Z高度的变化值。如果工件高度发生变化，系统自动检测Z高度
并会相应调整到程序中。参考第130页“附录D，高度传感器设置和使用”章节内容。
物料编号物料编号 描述描述
7361667 高度传感器部件，适用E/EV系列平台
配件（续）配件（续）
E系列自动点胶系统
82
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
配件（续）配件（续）
项目项目 物料编号物料编号 描述描述
7360610 针筒安装支架
7361815
PICO Pµlse
™
胶阀夹具
7360613
适用于所有具有安装孔的
胶阀的胶阀夹具（752,
725, 741, 736, 781,
787, 和782 系列胶阀）
7361758
适用于所有无安装孔的胶
阀的通用胶阀夹具（702,
754, 794,和 784S-SS 系
列胶阀）
7363518 794-TC系列胶阀夹具
7361114
xQR41 和 745系列胶阀
夹具
胶阀夹具胶阀夹具
项目项目 物料编号物料编号 描述描述
7361757 径向旋转胶阀夹具
7360952
Ultimus
™
IV 点胶机胶
阀夹具
7362177
Liquidyn P-Jet和 P-Dot
胶阀夹具
7360796 Equalizer安装支架
