E系列自动点胶系统
86
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
恢复系统的出厂默认设置（清除内存）恢复系统的出厂默认设置（清除内存）
按照此步骤清除所有程序，将所有设置恢复成出厂默认值。
先决条件先决条件
系统处于教导模式下。参考第46页上的“如何从运行模式切换至教导模式”。
已在USB菜单下使用“保存全部程序”指令，备份所有程序。查阅第59页上的“如何通过SVC USB端口上传或下载程
序”。
## 按键按键 步骤步骤
教导盒显示界面教导盒显示界面
1
> >
· 按下MENU 1。
· 上下移动光标到实用程序菜单。
· 按ENTER。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
>
· 上下移动光标至MEMORY菜单。
· 按ENTER。
[UTILITY] 1/1
01 Program
02*Memory
03 Key Beep
04 Online Signals
05 Barcode Scanner
06 System Lockout
3
>
· 按下1清除内存。
· 按F1。
Memory Utility
------------------------------
1 Clear Memory
2 Tool Offset
Select: _
[F1] OK
4
（9x） >
· 输入主密码（99999999）。
· 按下F1清除内存。
系统清理内存。无需额外确认。
Clear Memory
WARNING!
This will erase all data from
all program numbers.
Password: _
[F1] OK
E系列自动点胶系统
87
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
技术参数技术参数
尺寸尺寸
尺寸尺寸 E2E2 E3E3 E4E4 E5E5 E6E6
A（长） 370 mm （15"） 490 mm （19"） 590 mm （23"） 690 mm （27"） 808 mm （32"）
B（高） 510 mm （20"） 644 mm （25"） 644 mm （25"） 814 mm （32"） 812 mm （32"）
C（宽） 414 mm （16"） 519 mm （20"） 617 mm （24"） 718 mm （28"） 718 mm （28"）
平台底部安装孔样板平台底部安装孔样板
使用如下尺寸为机械手底部钻孔。
尺寸尺寸 E2E2 E3E3 E4E4 E5E5 E6E6
A
302 mm
（11.88"）
400 mm
（15.75"）
500 mm
（19.69"）
500 mm
（19.69"）
500 mm
（19.69"）
B
300 mm
（11.81"）
410 mm
（16.14"）
510 mm
（20.08"）
510 mm
（20.08"）
510 mm
（20.08"）
4 x M5螺纹孔
B
A
C
B
A
E系列自动点胶系统
88
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

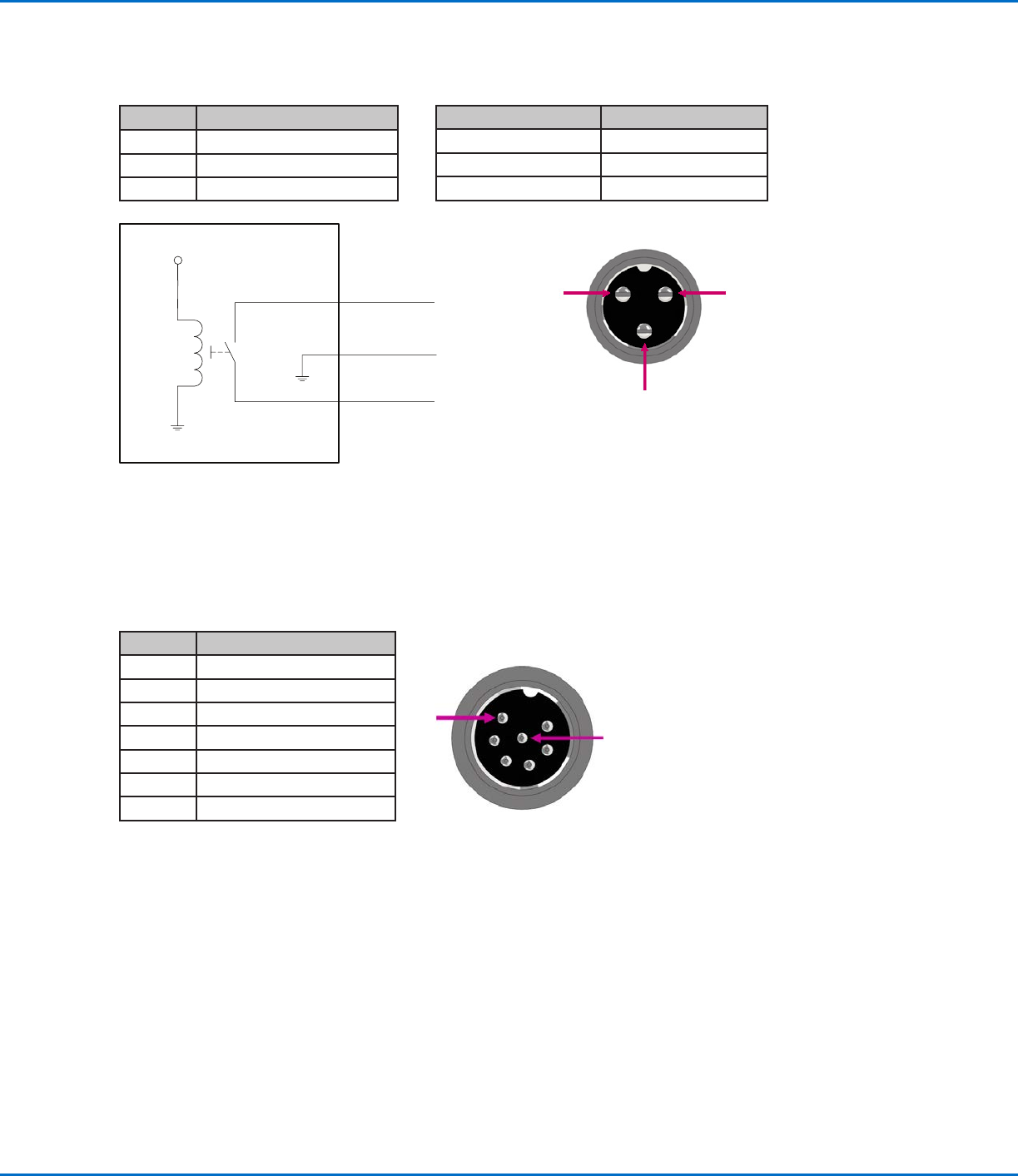

最大电压最大电压 最大电流最大电流
125VAC 15A
250VAC 10A
28VDC 8A
针脚针脚 描述描述
1 NOM（常开）
2 COM（共用）
3 EARTH（接地）
外接控制端口外接控制端口
注意：注意：
· 输入两极不敏感。
· 可选的开始/停止盒附件便于输入/输出连接到此端口。参考第80页的“开始/停止盒”，了解零件编号。
针脚针脚 描述描述
1 接地
2 启动信号
3 电机功率
4 运动闲置
5 运行/教导
6 紧急停机
7 紧急停机
1
7
针脚1
针脚2
针脚3
+24V
继电
布线图布线图
点胶机端口点胶机端口
2
1 3
