选项屏幕选项屏幕
选项页面用于设置系统在DXF软件运行时使用的系统级别的设置。
项目项目 描述描述
程序标签 命名在DXF导入期间生成的指令集。此信息将传送到教导盒上的程序名称区域。
速度（mm/s） 设定X轴及Y轴的移动速度:
· XY轴最大速度：800（mm/s）
· 默认值：100（mm/s）
停驻位置 设定停驻位置的坐标。可以输入这些值或从平台下载。
注：更多信息参考第37页上的“停驻位置”。注：更多信息参考第37页上的“停驻位置”。
针头调整（mm） 设置校准点的坐标。可以输入这些值或从平台下载。
注意：注意：
· 针头调整仅在3 轴选用时可用。
· 参考第72页上“校准点胶高度”部分了解更多信息。
最大值（mm） 严禁更改此类设定值。
轴 指定当前连接至PC的平台的轴数。
自动排胶 设定自动排胶参数。可以输入这些值或从平台下载。
注：注：参考第41页上的“自动排胶”,了解更多信息。
E系列自动点胶系统
123
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

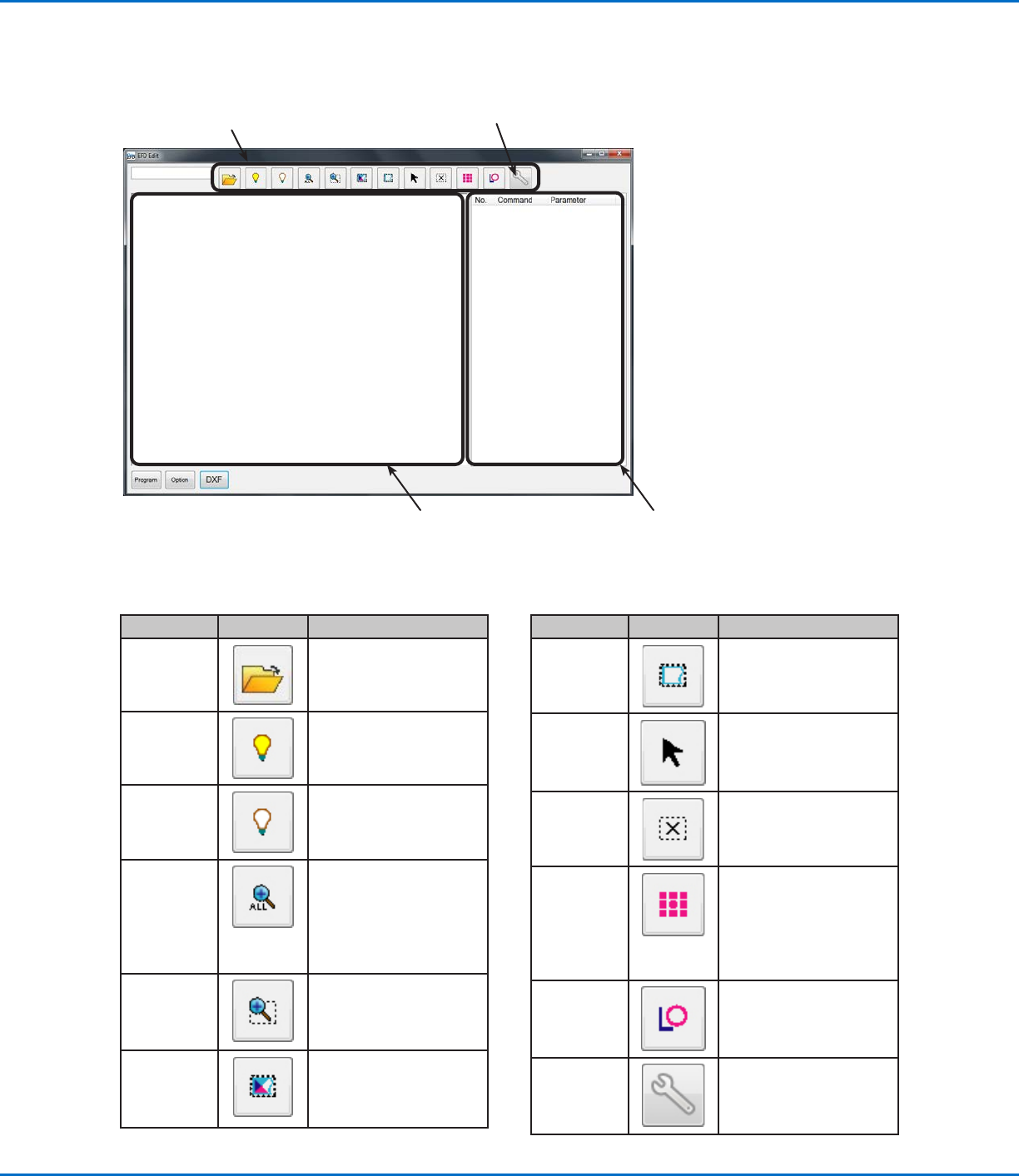

DXF屏幕和图标DXF屏幕和图标
DXF页面用于导入DXF文件，选择所需的点和线，并生成初始的点胶指令集。
1.DXF页面编辑图标1.DXF页面编辑图标
DXF页面编辑图标用于操作导入DXF文件的点。
1.DXF页面编辑图标
2.图纸窗口 3.DXF页面指令窗口
4.打开选项窗口（未显示）
图标名称图标名称 图标图标 功能功能
打开一个
文件
打开一个文件
显示所有层
显示打开的DXF文件的所
有层
隐藏所有层
隐藏打开的DXF文件的所
有层
查看全部
压缩或重新设定显示大
小, 以便让打开的DXF文
件的所有点全都显示在页
面视图区中。
缩放
缩放至所选区域
选择所有 选择DXF文件中的所有点
图标名称图标名称 图标图标 功能功能
选择 仅选择矩形区域内的点
单击选定 选择一个元素
取消选择 取消任何选择
单点点胶 为导入的DXF图像上的所
有选中点插入点胶点指令
划线点胶
为导入的DXF图像上的所
有选中的图形插入划线点
胶指令
选项
打开DXF页面选项窗口
