E系列自动点胶系统
13
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
设备规格（续）设备规格（续）
项目 / 型号项目 / 型号 E5E5 E6E6
轴数 3 3
最大工作面积（X / Y / Z）
500 / 500 / 150 mm
(20 / 20 / 6")
620 / 500 / 150 mm
(24 / 20 / 6")
工件载荷 10.0千克 (22.0磅) 10.0千克 (22.0磅)
工具载荷 5.5千克 (7.7磅) 5.0千克 (11.0磅)
重量 47.0千克 (103.6磅) 50.0千克 (110.2磅)
尺寸
690
W x 814H x 718D mm
(27W x 32H x 28D")
808W x 812H x 718D mm
(32W x 32H x 28D")
最大速度（XY / Z）
800 / 320 mm/s
(31 / 13"/s)
800 / 320 mm/s
(31 / 13"/s)
驱动系统 3相微步进电机 3相微步进电机
内存容量
1-99个程序，每个程序
1-9,999个节点
1-99个程序，每个程序
1-9,999个节点
数据存储 USB USB
通用I/O 8输入/8输出 8输入/8输出
驱动方法 教导盒与CP 教导盒与CP
点胶控制器 外部 外部
交流输入 (电源输入) 100–240 VAC (+/-10%),
50/60Hz，最高20 Amp，320W
100–240 VAC (+/-10%),
50/60Hz，最高20 Amp，320W
插补方式 4轴（3D空间） 4轴（3D空间）
重复性* ±0.008毫米/轴 ±0.008毫米/轴
工作温度 10–40°C（50–104°F） 10–40°C（50–104°F）
教导盒 包含 包含
针头校准 可选配 可选配
高度探测 可选配 可选配
认证 CE、RoHS、WEEE和中国RoHS认证
*重复性因为测量方式的不同会有所区别
E系列自动点胶系统
14
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
设备规格（续）设备规格（续）
RoHS标准相关声明 (中国 RoHS有害物质声明)RoHS标准相关声明 (中国 RoHS有害物质声明)
产品名称
Part Name
有害物质及元素
Toxic or Hazardous Substances and Elements
铅
Lead
(Pb)
汞
Mercury
(Hg)
镉
Cadmium
(Cd)
六价铬
Hexavalent
Chromium
(Cr6)
多溴联苯
Polybrominated
Biphenyls
(PBB)
多溴联苯醚
Polybrominated
Diphenyl Ethers
(PBDE)
外部接口
External Electrical
Connectors
XX 00 00 00 00 00
O: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准低于SJ/T11363-2006 限定要求。
Indicates that this toxic or hazardous substance contained in all the homogeneous materials for this part, according to EIP-A, EIP-B, EIP-C is below the
limit requirement in SJ/T11363-2006.
X: 表示该产品所含有的危险成分或有害物质含量依照EIP-A, EIP-B, EIP-C
的标准高于SJ/T11363-2006 限定要求.
Indicates that this toxic or hazardous substance contained in all the homogeneous materials for this part, according to EIP-A, EIP-B, EIP-C is above the
limit requirement in SJ/T11363-2006.
WEEEWEEE指令指令
本设备符合欧盟WEEE指令（2012/19/EU）的要求。请访问www.nordsonefd.com/WEEE了解有关如何正确处
置本设备的介绍。
E系列自动点胶系统
15
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

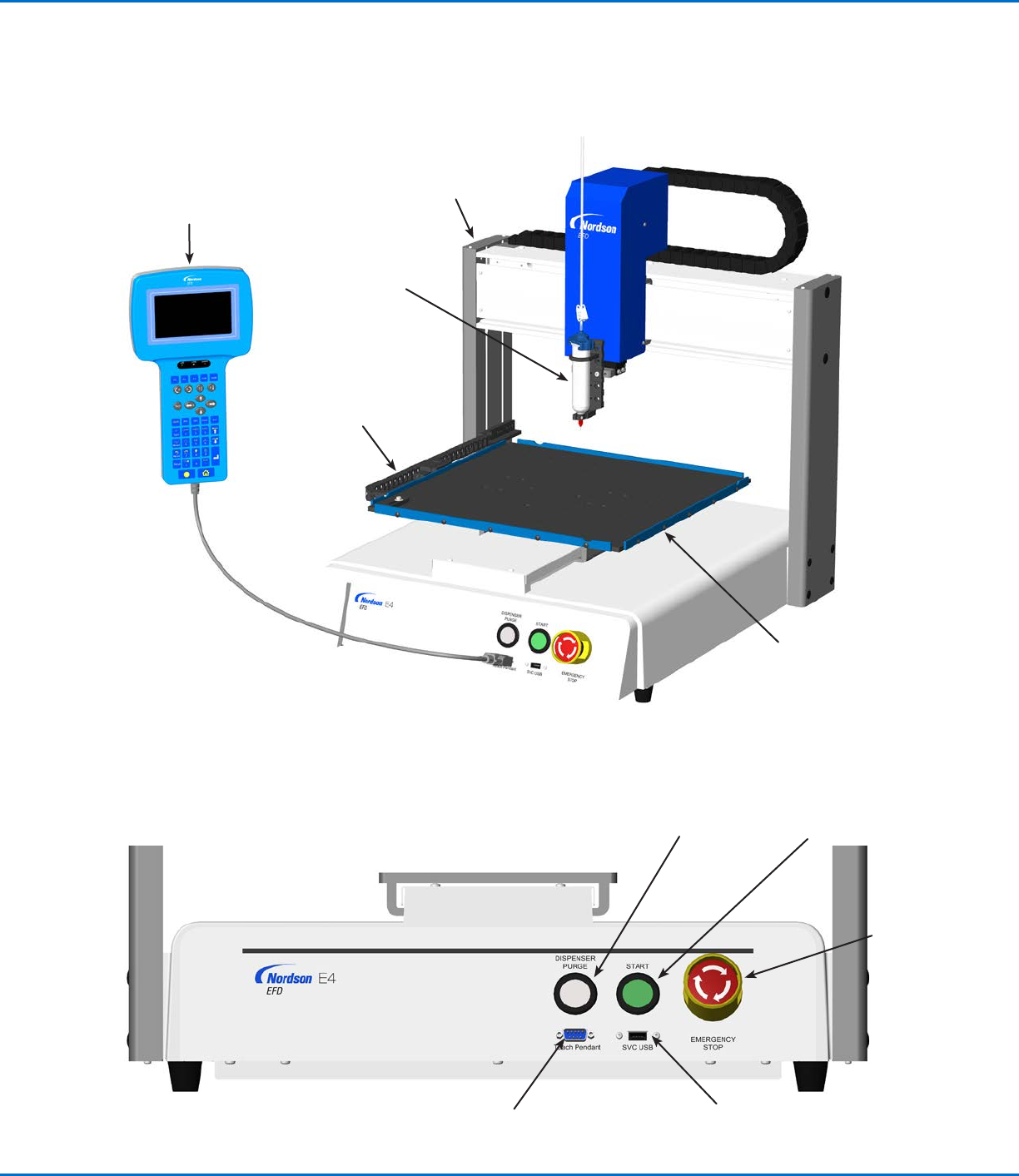

教导盒
E系列点胶平台
流体点胶针筒
定位板
（可选配）
紧急停止按钮
EMERGENCY STOP
启动（START）按钮
点动排胶
（DISPENSERPURGE）按钮
教导盒连接口
SVC USB端口（用于程序传
输及连接条码扫描器）
针头校准器
（可选配）
功能特性功能特性
组件标识组件标识
面板面板
