－ 12 － 項 目 規 格 對象基板限制 翹曲 MAX 2.0mm 以內 夾緊基板時，如果基板向下翹曲， 請根據情況在基板下使用支撐銷或支 撐板。 先行置件的高度 根據置件工作頭種類而 不同 ( 請參照 3.4 工作頭規格 ) 反面先行置件的高度 MAX 25.4mm 〈使用支撐銷時〉 〈不使用 支撐銷時〉 ※ 斜線部分表示不能有先行置件的範圍。 ※ 夾緊側的死角部分必須從基板的側端開始留有 3mm…
－ 11 －
項 目 規 格
M3 II，M6 II
MIN48(L)×48(W) ～ MAX534(L)×510(W) (雙搬運軌道規格機)
MIN48(L)×48(W) ～ MAX534(L)×610(W) (單搬運軌道規格機)
M6 IISP
MIN48(L)×48(W) ～ MAX520(L)×510(W) (雙搬運軌道規格機)
MIN48(L)×48(W) ～ MAX520(L)×610(W) (單搬運軌道規格機)
厚度 0.4～6mm (對未滿 0.4mm 基板的對應需要另外商洽。)
基板尺寸
＜注意＞
1. 雙搬運軌道搬運時最大為280(W)mm。280(W)mm 以上為單搬運軌道搬運。
2. 對厚度 0.3～0.4mm 基板的對應為選項。
3. 在 M3 II 模組上生產超過 250(L)mm 的基板時，為雙模組生產。(參照 6.2)
此外、雖然使用 M3 II 模組時的置件範圍為到 250(L)mm 為止，但是最大
可以搬運至 305(L)mm 的基板。在此情況下，對置件範圍超過 250(L)mm
以外的部分，最後必須在 M6 II/ M6 IISP 或者 M3 II 的雙模組生產進行置
件。基準定位點必須在 250(L)mm 範圍內。
4. 對 G04 工作頭，有基板尺寸(L)的 MAX 限制。
M3 II
∶
模組 ～214(L)mm，M6 II
∶
模組 ～504(L)mm
M6 IISP
∶
模組 ～490(L)mm
5. G04 工作頭不能對應雙模組生產。
6. 需要採取基板支撐對策時，請事先與本公司聯繫。
材 質
玻璃環氧樹脂、合成物、紙苯酚、礬土、聚醯亞胺等
(陶瓷基板時需要另外商洽)
－ 12 －
項 目
規 格

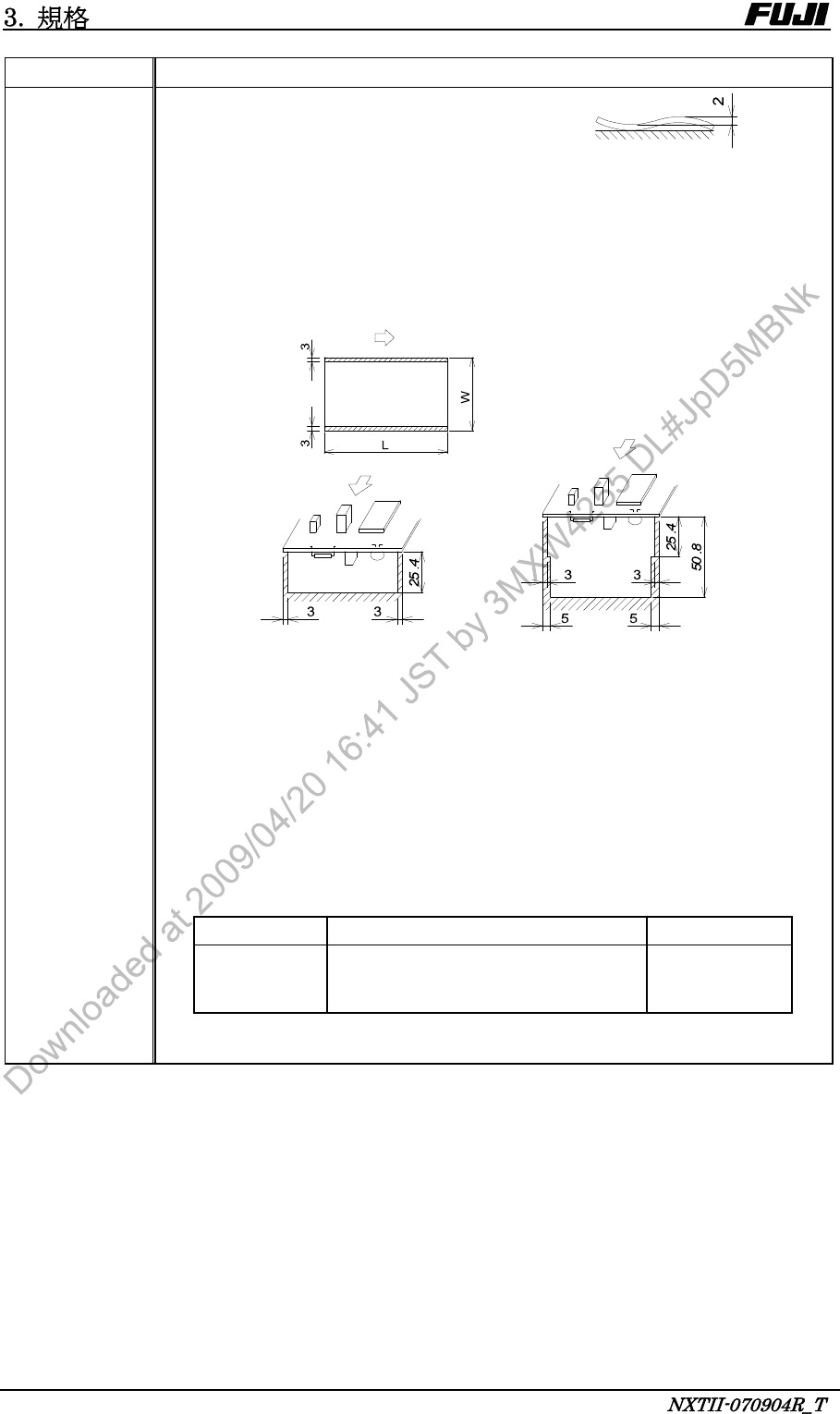

對象基板限制
翹曲 MAX 2.0mm 以內
夾緊基板時，如果基板向下翹曲，
請根據情況在基板下使用支撐銷或支撐板。
先行置件的高度 根據置件工作頭種類而不同
(請參照 3.4 工作頭規格)
反面先行置件的高度 MAX 25.4mm
〈使用支撐銷時〉 〈不使用支撐銷時〉
※ 斜線部分表示不能有先行置件的範圍。
※ 夾緊側的死角部分必須從基板的側端開始留有 3mm 的平面空間。
※ 以搬運面為基準向下翹曲時，需要另外商洽。
※ 搬運面需要 50%以上的承接面積。另外、基板兩側有切口且向下彎曲時，需要
另外商洽。
※ 在執行使用 M6 II 用的低反射板(參照 7.1 選項)根據基板邊緣的基板停止位置補
正功能時，因基板 L 尺寸的不同對先行置件的零件高度有限制。
對 M3 II 用、M3 II/M6 II 共用類型沒有限制。
基板 L 尺寸 494mm＜ L+2a ≤ 534mm
L+2a ≤ 494mm
反面先行
置件高度
從基板邊緣開始20mm 的範圍是到18mm
為止
其他的範圍是 25.4 ㎜
25.4 ㎜
a：基板停止位置偏差值
<反面>
<正面>
※不使用支撐銷時，MAX 50.8mm。
－ 13 －

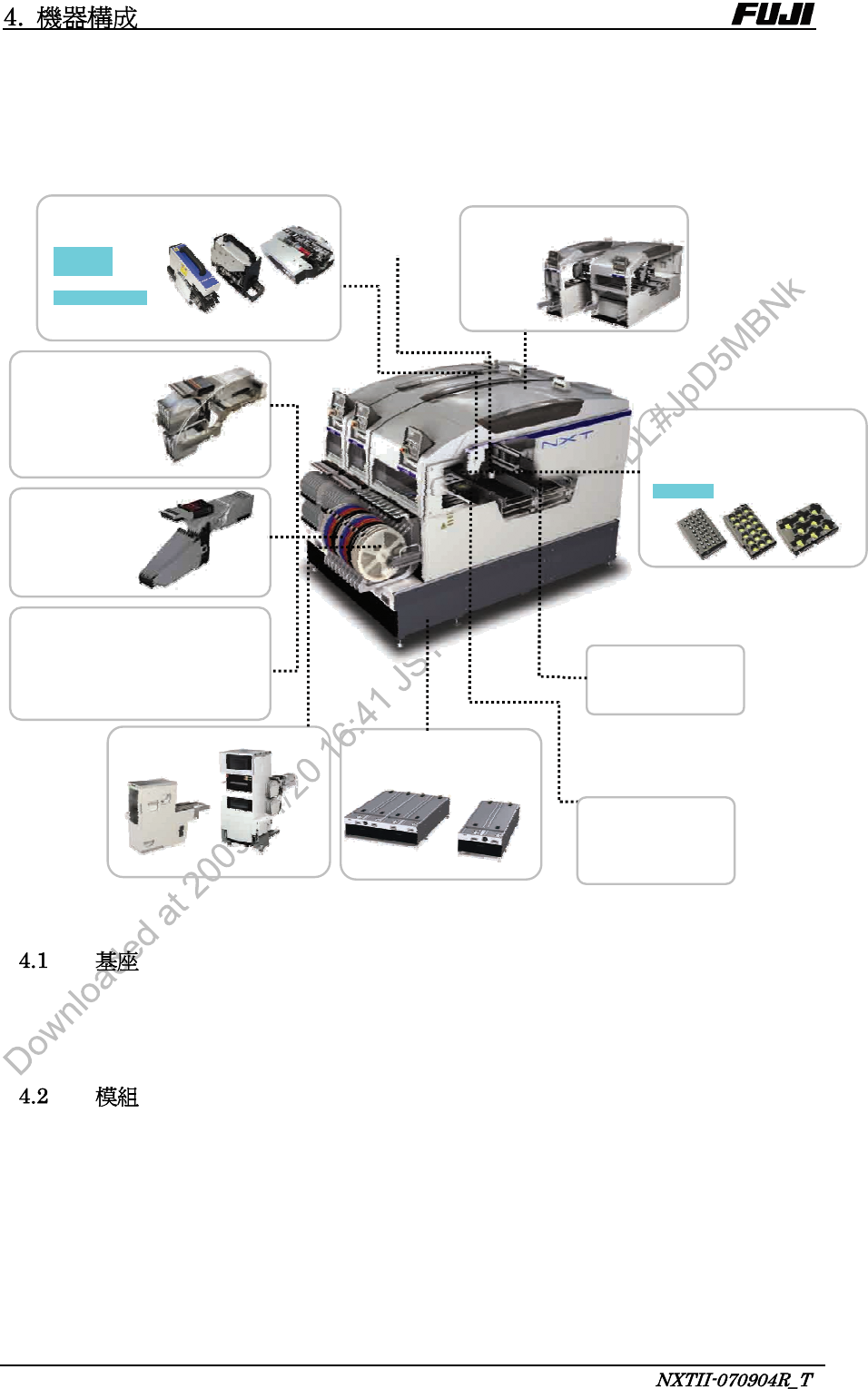

NXT II 是對基座 / 模組 / 工作頭 / 吸嘴置放台 / 料站單元等各種各樣的單元進行自由組合而構
成的機器。
<機器構成概要>
是搭載模組的底座。可以根據生產線的構成，從2M II基座／4M II基座這2種基座
尺寸中選擇。
模組由XY機械手、置件工作頭、基板搬運、基板夾緊、料站單元、影像處理相機
等組合構成。
模組分為寬度325mm的M3 II類型和寬度650mm的M6 II，M6 IISP類型，共3
種。因為使用台車即可方便地進行模組更換，所以可以由使用者進行機器構成的
變更。
■工作頭
･H12HS[H12S](12 吸嘴)
･H08(8 吸嘴)
･H04(4 吸嘴)
･H02(2 吸嘴)
･H01(1 吸嘴)
･G04(高精度 4 吸嘴)
･OF(插入零件)
･GL(膠著劑塗敷)
■料站托架
･M3 II 用 20 個料槽
･M3 II 用 20 個料槽
料斗型
･M6 II 用 45 個料槽
･M6 II 用 45 個料槽
料斗型
■供料器
･W04b ･W8,W08b
･W12 ･W16
･W24 ･W32
･W44 ･W56
･W72 ･W88
･W104
■基座
･4M II 基座
･2M II 基座
■吸嘴置放台
･H12HS[H12S/H12] /H08 用(2 種)
･H04 用(4 種)
･H01/ H02 用(7 種)
･G04 用(4 種)
･OF 用(5 種)
■料盤單元
･M ･L ･LT
■料卷托架
･W04b/7 英寸 ･W8,W08b/7,13 英寸
･W12/7,15 英寸 ･W16/15 英寸
･W24/15 英寸 ･W32/15 英寸
･W44/15 英寸 ･W56/15 英寸
･W72/15 英寸 ･W88/15 英寸
･W104/15 英寸
■模組
･M3 II
･M6 II
･M6 IISP
■定位相機
■パーツカメラ
・標準カメラ
・サイドライトカメラ
・高分解能カメラ
・P03 カメラ
■元件相机
･
标准相机
･
侧光相机
･
高分辨率相机
･
P03 相机
■零件相機
･標準相機
･側光相機
･高解析度相機
･P03 零件相機
■主搬運軌道
･雙搬運軌道
･單搬運軌道
