－ 34 －
項 目／類 型 備 注 區分
M
對應晶片料盤的供料器。
搭載在 M3 II、M6 II、M6 IISP 用的料站托架上。
(佔有 11 個料槽)
2"料盤用的適配器為料盤供料器-M 的標準配置。
3"、4"料盤用的適配器為選項。
詳細規格請參照「料站單元規格說明書」。
C
料盤供料器
L
對應晶片料盤、JEDEC 料盤的供料器。
搭載在 M3 II、M6 IISP 用的料站托架上。(佔有 14 料槽)
可以在料盤供料器-L 上搭載 1 塊 JEDEC 尺寸的料盤。
2"、3"、4"料盤用的適配器為選項。
詳細規格請參照「料站單元規格說明書」。
C
零件有無確認功能
在置件動作的前後確認零件有無的感測器，是工作頭的選項。
詳細規格請參照 7.2 零件有無確認功能。
A
料盤單元-M 更換台車
從料站托架上裝卸料盤單元-M 時所使用的單元。
台車能夠搭載 1 台料盤單元-M。
是 NXT 專用的單元。
C
低反射紙(毛面紙)
(M3 II 用,M6 II 用,
M3 II/M6 II 共用各種)
在根據基板邊緣的基板停止位置補正功能中，檢測基板的邊緣
補正基板停止位置。為了使背景的亮度均一，在支撐板上安裝
低反射板。
C
供料器類型清掃刷單元
清掃吸嘴和工作頭定位點的單元。
插入到供料器料槽後使用。
C
工作頭清潔器
在脫機狀態下進行工作頭清掃的單元。
通過吹氣除去堆積在注油筒和吸嘴頭內部的灰塵。
C
吸嘴清潔機 在脫機狀態下除去附著在吸嘴內徑中的污垢的單元。
C
A：機器組裝時對應 B：機器出廠後，通過現場改造對應 C：購買單元時對應
－ 35 －
該功能可以在置件動作的前後進行零件有無確認，也可以在吸取後進行零件豎立確認。
因為只在機器組裝時對應，所以不能在出廠後通過現場改造或通過購買單元來對應。
制約條件及規格如下表所示。
項目
H12HSQ H12SQ H08Q G04Q
M3 II 22500 18000
10500
6800
M6 II 22500 18000
10500
6800
零件有無確認
功能
OFF
M6 IISP 18500 17000
10000
6200
M3 II 22500 15000
9500
6800
M6 II 22500 15000
9500
6800
零件有無確認
功能
(置件前後確認)
M6 IISP 18500 14000
9000
6200
M3 II 22500 16500
10000
6800
M6 II 22500 16500
10000
6800
產能
※
1,2
CPH
(chip/hour)
零件豎立確認
功能
M6 IISP 18500 15500
9500
6200
對象零件尺寸
與標準工作頭
相同
(3.4 工作頭規格)
← ← ←
零件有無確認功能的對象零件高度
0.12 以上
← ← ←
零件豎立確認功能的對象零件高度
※
4
0.12～1.2
← ←
0.12～1.5
對象吸嘴
不能使用帶橡膠
墊的吸嘴
← ←
所有的標準
吸嘴
項目
H04
M3 II
6500
M6 II
6500
零件有無確認
功能
OFF
M6 IISP
6000
M3 II
6260
M6 II
6260
產能
※
1
CPH
(chip/hour)
零件有無確認
功能
ON
M6 IISP
5760
使用 4 吸嘴、使用 2+2 吸嘴時
與標準工作頭相同(3.4 工作頭規格)
使用 2 吸嘴時
～□15 或者對角線尺寸為 21.5 以下且 Y 方向尺寸為 15 以下
對象零件尺寸
※
3
使用 1 吸嘴時 ～□24
※使用 1 吸嘴時，不能使用零件有無確認功能
零件有無確認功能的對象零件高度
0.45mm 以上
對象吸嘴 不能使用帶橡膠墊的吸嘴
※1 產能的數值是在本公司條件下的測得結果。
※2 同時使用零件有無確認功能(置件前後確認)和零件豎立確認功能時的產能與只使用零件有無確
認功能(置件前後確認)時相同。
※3 帶零件有無確認功能的工作頭所對應的對象零件的尺寸。
※4 零件厚度尺寸 t 和厚度公差值⊿t 的合計數值，和零件主體尺寸 XorY 的關係為 t－⊿t ≦ XorY
≦ t＋⊿t 時，不能進行豎立吸取狀態的檢測。
－ 36 －

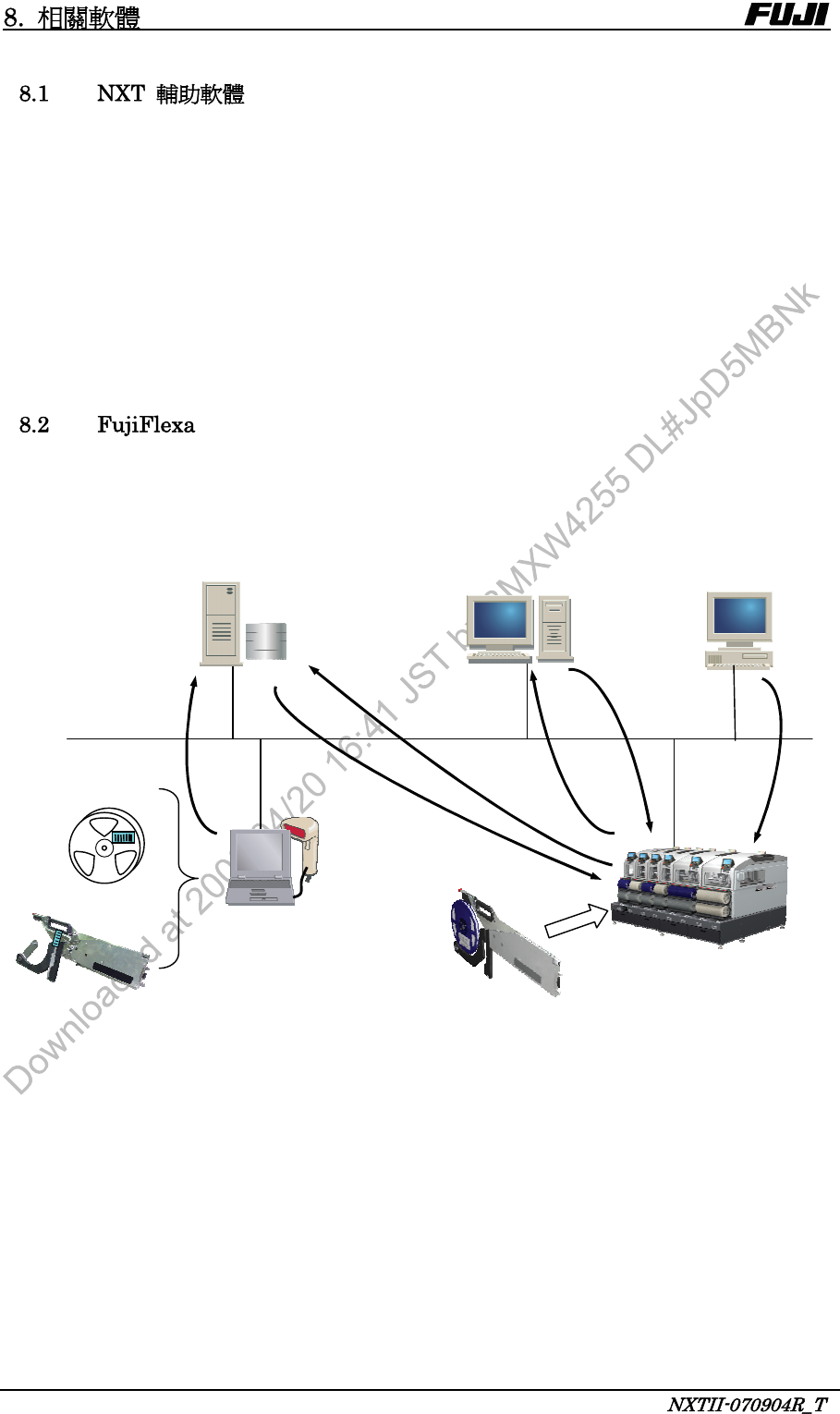

通過與機器本體控制相獨立的軟體形式提供。
通過該軟體對機器進行各種設定。並且強力支援機器的維修保養/點檢等工程
作業。
NXT輔助軟體主要具備以下功能：
資料管理功能
資料編輯功能
維修保養支援功能
※需另外準備安裝 NXT 輔助軟體的 PC。
※安裝了此軟體的 PC 被稱為管理電腦(Engineering Panel)。
FujiFlexa是創建生產Job、進行機器控制和生產資訊統計的軟體。
NXT的Job資料管理在FujiFlexa上進行。
＜NXT 和相關軟體的系統圖＞
組合登錄
機器設定
Job
生產資訊
供料器資訊
零件信息
Fujitrax DB
Fuji Flexa
Engineering Panel
Fujitrax
Kitting Station
