在進行多台 PC 及網路設備的配線之前，創建表示設備的配置、主機名、IP 位址的網路圖。
通過創建網路圖，能夠決定轉換器和 LAN 電纜的所需數量。

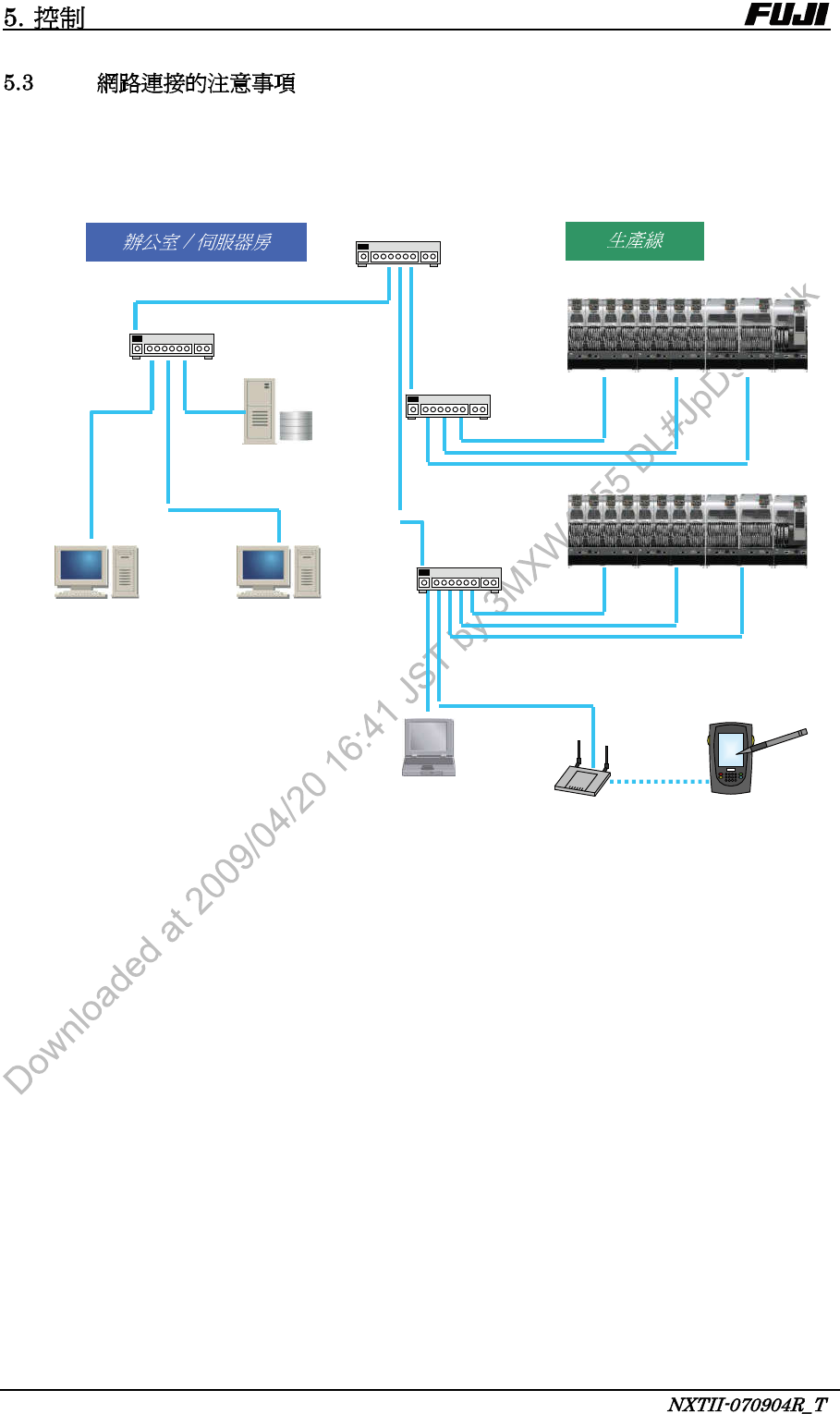

※網路圖例
※網路配置的注意事項
機器與 FujiFlexa、Fujitrax 間的網路負荷有可能變大。因此，機器與 FujiFlexa、Fujitrax 間的網
路請與其他的網路分開，獨立構築。
※網路轉換器的注意事項
網路轉換器請利用對應 100Base-TX 的轉換器。
網路轉換器相互連接時，有可能埠被限定，或需要交叉電纜。
請使用網路轉換器的手冊進行確認後再連接。
※網路電纜的注意事項
網路電纜也請使用對應 100Base-TX 的（類別-5 以上）。
各網路電纜的最大敷設長度為 100m 以內。
在轉換器、LAN 電纜上粘貼上記入了連接處名的標籤，通過連接關係與網路圖相互對應，能夠容易
地進行變更和故障排除。
FujiFlexa Server
Fuji Accessory Server
生產線用 Server
Fujitrax DB
FujiFlexa Client
Kitting Station
Access Point
Kit Handy
HUB 01
HUB 02
HUB 03
HUB 04
無線 LAN
IP address
***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
IP address
***.***.***.***
※ 每個自立型基座需要設定
IP
地址
。
－ 29 －
檢測零件吸取位置，從而可以確保在完成供料器更換 / 供料托架更換 / 置件
工作頭更換後進行的第1點吸取準確無誤。
使用M3 II模組生產置件範圍超過250mm基板時，可以使用2台M3 II模組進
行同一塊基板的生產。
因為置件工作頭可以移動到相鄰的模組區域進行置件，所以不會產生置件死
角。
測定置件高度基準的感測器。
在進行了工作頭、吸嘴置放台、供料器、料盤單元、相機等的更換之後，自
動進行種類或位置的識別以便補正置件精度的功能。
另外需要校正用的吸嘴治具。
工作頭 必要的吸嘴治具數
H12HS[H12S] 12 個
H08 8 個
H04 4 個
G04 4 個
H02 2 個
H01 1 個
OF 1 個
將治具部件安裝在治具臺上，測定其置件誤差並將其結果加到置件補正上的
功能。和自動校正功能相比，可以更進一步地進行高精度的置件。
另外需要與自動校正用吸嘴治具不同的HBC用吸嘴治具。
工作頭 必要的吸嘴治具數
H12HS[H12S],H08 Φ1.3 1 個
H04 Φ1.3, Φ5.0 各 1 個
G04 Φ1.3, Φ5.0 各 1 個
H02,H01 Φ1.3, Φ5.0 各 1 個
OF Φ5.0 1 個
