－ 22 － 吸嘴置放台是自動更換置件工作頭 上搭載的吸嘴的單元。 搭載的類型根據置件工作頭種類、 模組種類而不同。 各種類型可以進行一觸式更換，機 器本體在更換後自動識別類型。 當工作頭類型為 GL 類型時 ， 將取代吸嘴置放台 、 安裝吸嘴更換器蓋板 (M3 I I 或者 M6 II ， M6 IISP 用 ) 。 類型 ND32C ※ 1 NE18A NE12A ※ 2 NEXT A ※ 3 N EPT A ※ 4 儲存數…
－ 21 －
點膠針的種類只有單點膠針一種。
在GL工作頭內標準配置有1個內徑為φ0.58的點膠針。
在要變更塗敷直徑等情況時，請另外購買其他的點膠針。
※
表格中的型號末尾的**表示會根據設計變更而變更。
各部分尺寸
No.
型 號 類型
a b
ｃ ｄ
主要對象零件
1 AA5CT**
φ1.0 單 φ1.0 φ0.5
1.8mm 0.55mm
大型零件
2 AA3MC**
φ0.9 單 φ0.9 φ0.5
1.7mm 0.50mm
中型～大型零件
3 AA5CW**
φ0.8 單 φ0.8 φ0.5
1.6mm 0.45mm
中型零件
4 AA3CR**
φ0.7 單 φ0.72 φ0.7
1.5mm 0.40mm
小型晶片以外的一般零件
5 AA35N**
φ0.6 單 φ0.58 φ0.7
1.5mm 0.30mm
小型晶片以外的一般零件
6 AA3MB**
φ0.5 單 φ0.51 φ0.7
1.2mm 0.25mm 2125,3216,SMIN,MIN
7 AA3MA**
φ0.4 單 φ0.41 φ0.7
1.0mm 0.20mm
1608～3216,SMIN,MIN
8 AA3LZ**
φ0.33 單 φ0.33 φ0.7
0.9mm 0.15mm 1608
9 AA3LY**
φ0.3 單 φ0.30 φ0.7
0.9mm 0.10mm 1005,1608
10 AA3LX**
φ0.26 單 φ0.26 φ0.7
0.9mm 0.10mm 1005
停止塊
點膠針
高度差:d
距離:c
點膠針
內徑:a
停止塊
外徑:b
－ 22 －
吸嘴置放台是自動更換置件工作頭上搭載的吸嘴的單元。
搭載的類型根據置件工作頭種類、模組種類而不同。
各種類型可以進行一觸式更換，機器本體在更換後自動識別類型。
當工作頭類型為GL類型時，將取代吸嘴置放台、安裝吸嘴更換器蓋板(M3 II或者
M6 II，M6 IISP用)。
類型
ND32C
※
1
NE18A
NE12A
※
2
NEXTA
※
3
NEPTA
※
4
儲存數
32 18 12 24 16
對象吸嘴
H12HS[H12S]／
H08
工作頭共用
H04 工作頭用
M3 II
○
○
○
對象
模組
M6 II
M6 IISP
○
○
○
○
○
類型
NC03B NC08B
NC8LB
※
2
NCPTA
※
3,5
NCFTA
※
4,5
NCKTA
※
3
NCETB
※
4
儲存數
3 8 8 16 6 11 5
對象吸嘴
H01,H02 工作頭用
M3 II
○
對象
模組
M6 II
M6 IISP
○
○
○
○
○
○
○
類型
NK08A NK15A
NK12A
※
8
NK13A
※
4
NF08A
NF07A
※
6
NF05A
※
7
儲存數
8 16 12 12 8 7 5
對象吸嘴
G04 工作頭用 OF 工作頭用
M3 II
○
- - - - - -
對象
模組
M6 II
M6 IISP
-
○ ○ ○ ○ ○ ○
類型
NFKTB
※
3
NFDTA
※
4
儲存數
11 4
對象吸嘴
OF 工作頭用
M3 II - -
對象
模組
M6 II
M6 IISP
○ ○
※1 雖然存在 ND32B 類型，但是為 H08 工作頭專用。
※2 使用料盤單元-L、料盤單元-LT 時使用。
※3 使用料盤單元-LT，並且沒有共面性檢查單元時使用。
※4 使用料盤單元-LT，並且有共面性檢查單元時使用。
※5 根據機械夾頭的形狀，可能不能進行收存。
※6 使用料盤單元-L、料盤單元-LT 時使用。
※7 搭載料盤單元-M×2 台時使用。
※8 使用料盤單元-L 時使用。
－ 23 －

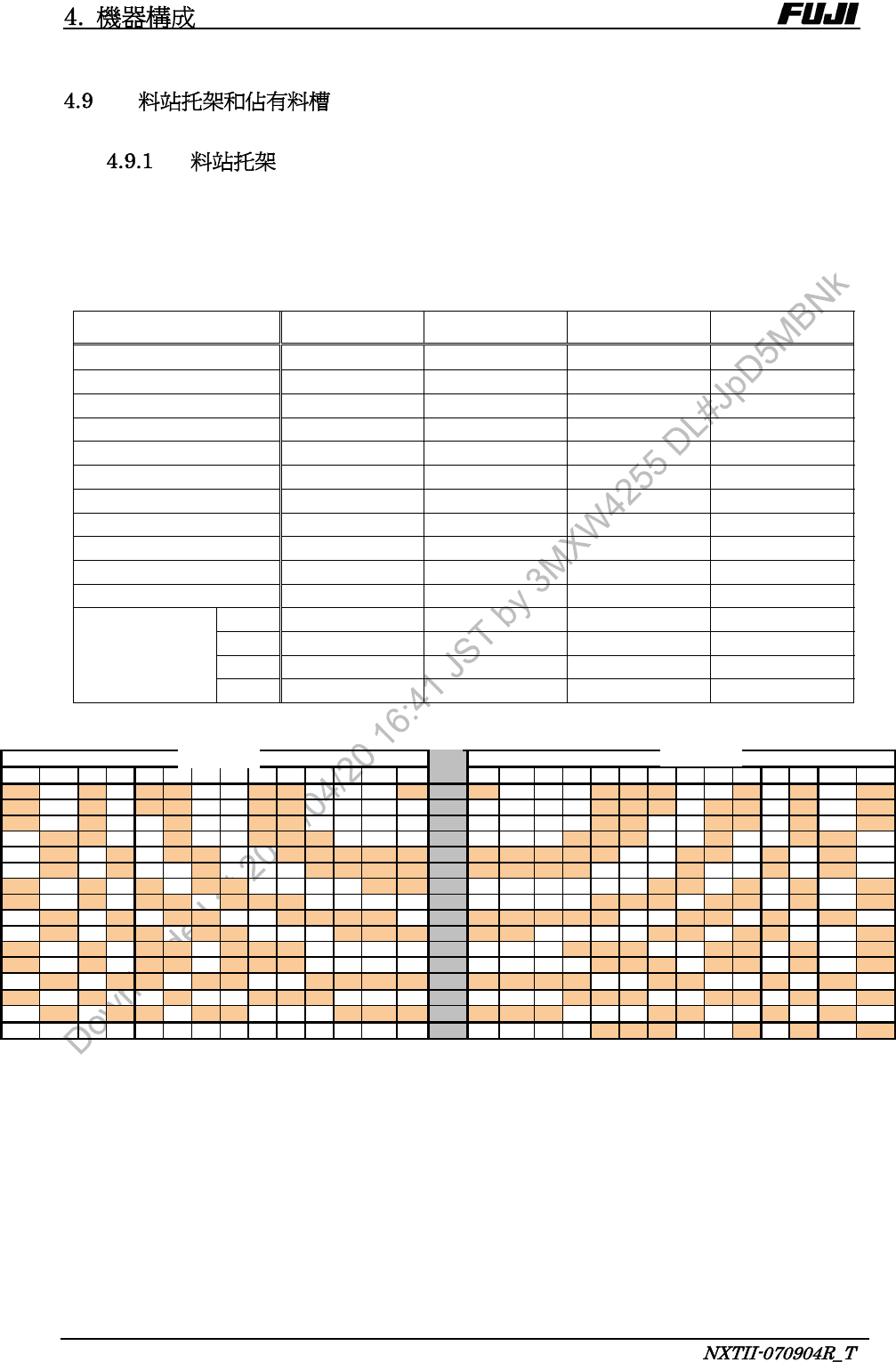

是裝載供料器的單元。如果使用更換台車(PCU)可以進行料站的成批更換。
料站托架根據模組尺寸不同會變為專用。
在料站托架的下部，設置有廢料帶用的回收箱。
在基板的生產中可以進行供料器的更換。
供料器種類 佔有料槽
M3
II
搭載數
M6 II 搭載數 M6 IISP 搭載數
W8 、W08b 7"料卷
1 20 45 44
W8 、W08b 13"料卷
2 10 23 22
W12 2 9 22 22
W16 3 6 15 15
W24 3 6 15 15
W32 4 5 11 11
W44 5 4 9 9
W56 6 3 7 7
W72 7 2 6 6
W88 9 2 5 5
W104 10 2 4 4
1S 2 9 22 22
1L 2 9 22 22
2S 4 4 11 11
單管裝供料器
2L 4 4 11 11
M：NG 零件排出單元 M L：NG 零件排出單元 L
1S/1L/2S/2L
∶
管裝供料器類型 1S/1L/2S/2L GCU
∶
點膠檢查單元
上表中顯示的是從操作者側所見到的供料器狀態。
×表示不能搭載。
關於佔有料槽及搭載間距，W04b 供料器與 W8-7"相同。
2S,2L 1S,1L L M 88 72 56 44 32 24 16 12 8-13" 8-7" 8-7" 8-13" 12 16 24 32 44 56 72 88 M L 1S,1L 2S,2L
3P 2P 5P 4P 5P 5P 4P 4P 3P 3P 2P 2P 2P 1P 8-7" 1P 2P 2P 2P 3P 3P 3P 4P 4P 5P 4P 5P 2P 3P
3P 2P 5P 4P 5P 5P 4P 4P 3P 3P 2P 2P 2P 2P 8-13" 2P 2P 2P 2P 3P 3P 3P 4P 5P 5P 4P 5P 2P 3P
3P 2P 5P 4P 6P 5P 4P 4P 3P 3P 2P 2P 2P 2P 12 2P 2P 2P 2P 3P 3P 4P 4P 5P 5P 4P 5P 2P 3P
4P 3P 5P 4P 6P 5P 4P 4P 3P 3P 3P 2P 2P 2P 16 2P 2P 2P 3P 3P 3P 4P 4P 5P 6P 4P 5P 3P 4P
4P 3P 6P 5P 6P 5P 5P 4P 4P 3P 3P 3P 3P 3P 24 3P 3P 3P 3P 3P 4P 4P 5P 5P 6P 5P 6P 3P 4P
4P 3P 6P 5P 6P 6P 5P 4P 4P 4P 3P 3P 3P 3P 32 3P 3P 3P 3P 4P 4P 4P 5P 6P 6P 5P 6P 3P 4P
5P 4P 7P 5P 7P 6P 5P 5P 4P 4P 4P 4P 3P 3P 44 4P 4P 4P 4P 4P 4P 5P 5P 6P 7P 5P 7P 4P 5P
5P 4P 7P 6P 7P 7P 6P 5P 5P 5P 4P 4P 4P 4P 56 4P 4P 4P 4P 5P 5P 5P 6P 7P 7P 6P 7P 4P 5P
6P 5P 8P 7P 8P 7P 7P 6P 6P 5P 5P 5P 5P 4P 72 5P 5P 5P 5P 5P 6P 6P 7P 7P 8P 7P 8P 5P 6P
6P 5P 8P 7P 9P 8P 7P 7P 6P 6P 6P 5P 5P 5P 88 5P 5P 6P 6P 6P 6P 7P 7P 8P 9P 7P 9P 6P 7P
7P 6P 9P 8P 9P 9P 8P 7P 7P 7P 6P 6P 6P 6P 104 6P 6P 6P 7P 7P 7P 8P 8P 9P 9P 8P 9P 6P 7P
5P 4P 7P 6P 7P 7P 6P 5P 5P 5P 4P 4P 4P 4P M 4P 4P 4P 4P 5P 5P 5P 6P 7P 7P 6P 7P 4P 5P
6P 5P 8P 7P 9P 8P 7P 7P 6P 6P 5P 5P 5P 5P L 5P 5P 5P 5P 6P 6P 7P 7P 8P 8P 7P 8P 5P 6P
3P 2P 5P 4P 6P 5P 4P 4P 3P 3P 3P 2P 2P 2P 1S,1L 2P 2P 2P 3P 3P 3P 4P 4P 5P 5P 4P 5P 2P 3P
4P 3P 6P 5P 7P 6P 5P 5P 4P 4P 4P 3P 3P 3P 2S,2L 3P 3P 3P 4P 4P 4P 5P 5P 6P 6P 5P 6P 3P 4P
X X X X X X X X X X X X X X GCU 8P 8P 8P 8P 9P 9P 9P 10P 10P 11P 10P 11P 8P 9P
基準
左隣(ピッチ) 右隣(ピッチ)
基準
右鄰(間距)
左鄰(間距)
