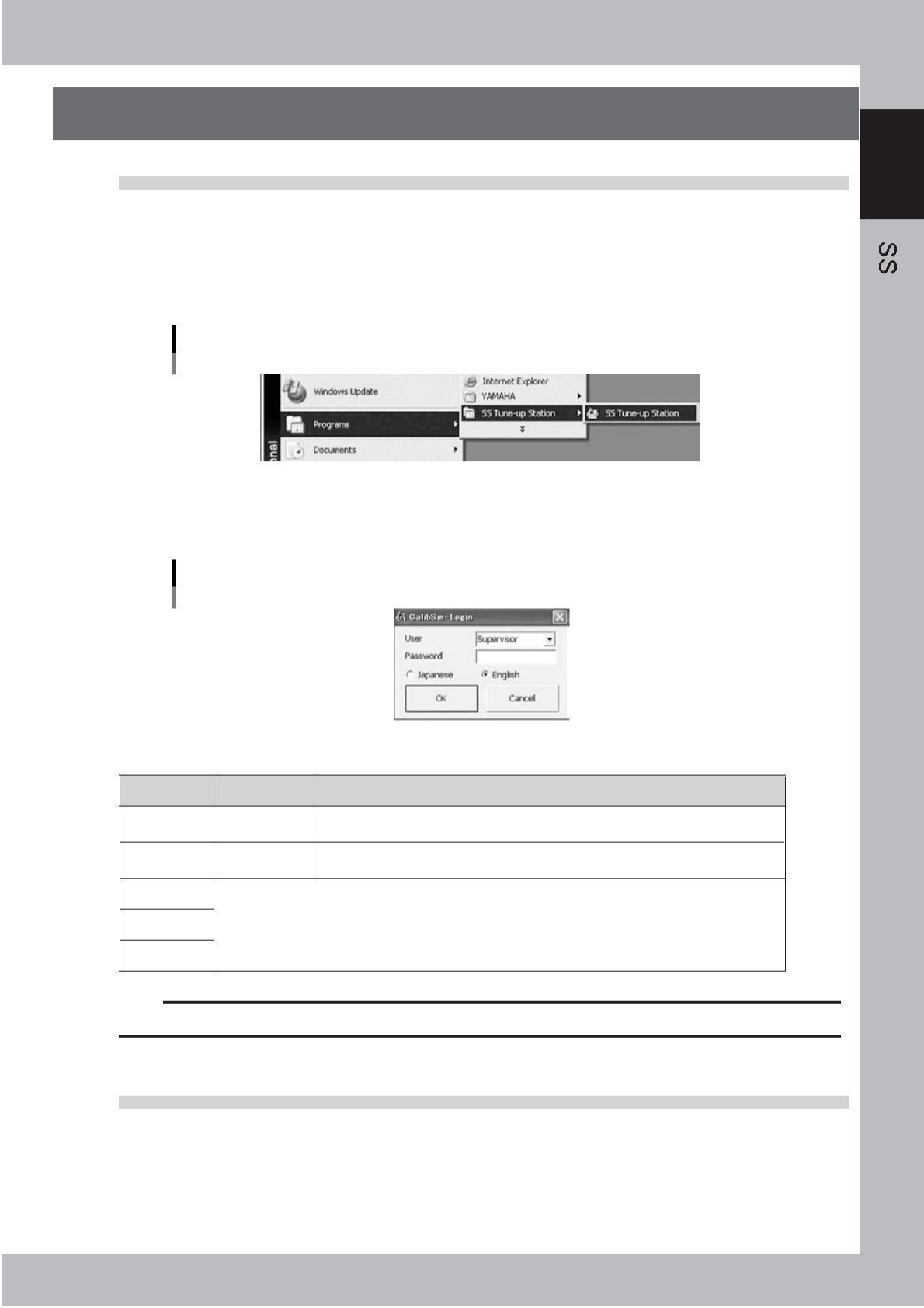

1. 启动与退出
1
1.1 启动
1 接通 SS 吸附位置调整仪的电源。
打开调整仪侧面的开关，确认指示灯为亮灯状态。
吸
2 从开始菜单启动“SS Tune-up Station (SS 吸附位置调整仪 )”。
附
位
置
调
整
仪
软
件
开始菜单
66100-R9-00
1. 应用软件启动并开始载入程序。
2. 输入 User ( 用户名 )、Password ( 密码 )，选择语言后点击 [OK] 按钮。
登录画面
66101-R9-00
■ 各用户可以使用的功能
用户 密码 可以使用的功能
可以使用“Measure / Adjust Start ( 开始测量、调整 ) ”、“Vision Monitor ( 图像监控 )”、
“Feeder Info. ( 送料器信息 )”，但无法保存。
Operator
－
既可以使用也可以保存“Measure / Adjust Start ( 开始测量、调整 )”、“Vision Monitor ( 图
像监控 ) ”、“Feeder Info. ( 送料器信息 )”。
Supervisor specialist
Service
Factory
Engineer
本公司技术维修人员使用。
c 注意
不支持电脑的待机与休眠状态。从待机或休眠状态返回时，软件无法正常运行，必须重新启动电脑。
1.2 退出
按 [Exit ( 退出 )] 按钮、“×”图标按钮或选择菜单栏的“File ( 文件 )”-“Exit ( 退出 )”命令，可以退出软件。
1-1
yamaha smt technology qq group no.71334041

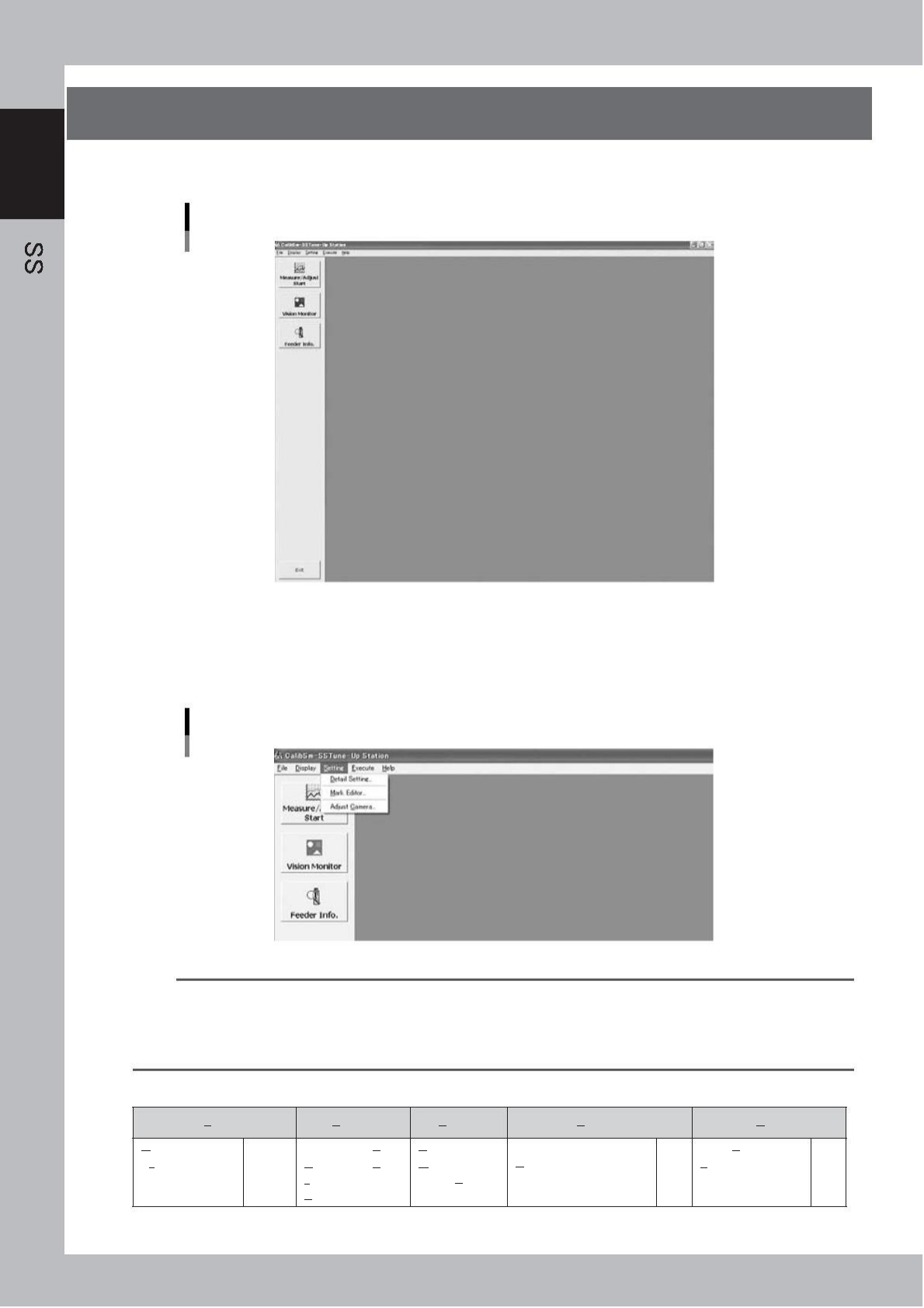

2. 画面的构成
1
SS 吸附位置调整仪的画面构成如下。
主画面
吸
附
位
置
调
整
仪
软
件
66102-R9-00
● 菜单
SS 吸附位置调整仪的功能，按项目分类后作为菜单登录在菜单栏。点击菜单的文字部分，会显示下拉框，可以从
中选择各项命令。
菜单
66103-R9-00
参考
同时按键盘上多个键或单独按 [F1] 等功能键，也可以执行命令，这些键称为“快捷键”。
可以用快捷键操作的命令，在菜单中的项目边上均有快捷键的显示。
例如 ：“File”命令，也可以通过同时按键盘的 [Alt] 键和 [F] 键的快捷方式执行。
熟练掌握 SS 吸附位置调整仪的操作之后，熟记快捷键可以进一步提高编辑数据的效率。
■ 快捷键一览
File Display Setting Execute Help
Open history data
Exit
Ctrl+O
Ctrl+Q
Open Result Chart
Open Result Data
Japanese
Detail Setting
Mark Editor
Start Measure / Adjust F5 Open HELP
Version Information
F1
Update Feeder Firmware
Adjust Camera
English
1-2
yamaha smt technology qq group no.71334041

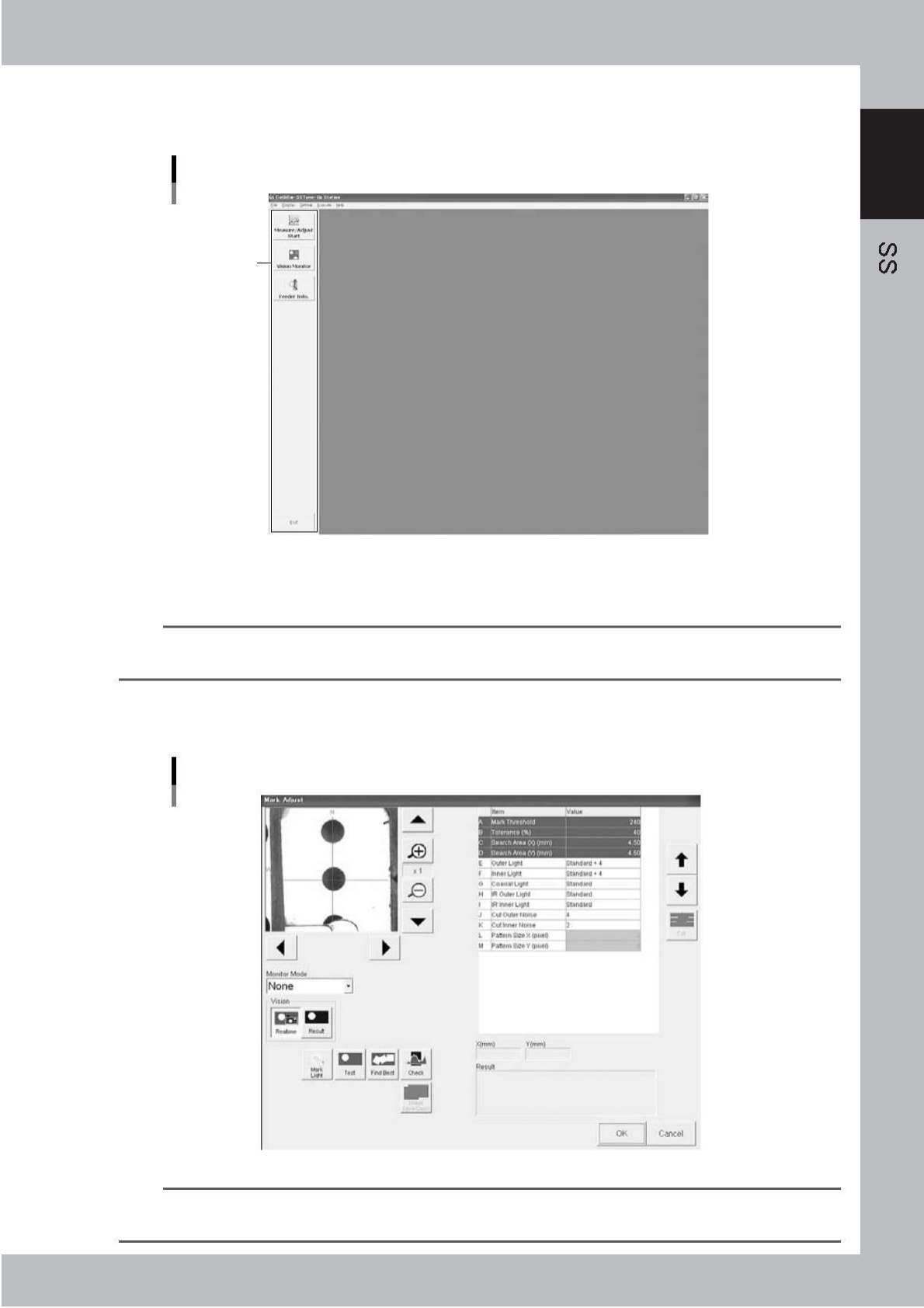

● 左侧按钮
点击画面左侧的按钮，可以直接使用各项功能。
1
左侧按钮
左侧按钮
吸
附
位
置
调
整
仪
软
件
66104-R9-00
1. [Measure / Adjust Start ( 开始测量、调整 )] 按钮
对送料器进行测量与调整。
参考
[Measure / Adjust Start ( 开始测量、调整 )] 按钮，与“Execute ( 执行 )”菜单的“Start Measure / Adjust F5 ( 开始测量、调整
F5)”的功能相同。
2. [Vision Monitor ( 图像监控 )] 按钮
启动 Mark Adjust ( 标记调整 ) 画面，显示识别相机摄取的图像。
标记调整画面
66105-R9-00
参考
此时标记调整画面的显示内容，是在“Setting ( 设置 )”-“Mark Editor ( 标记编辑器 )”中所设置的标记号码的信息。
在“Mark Editor”画面可以更改标记号码。
