2. 适用机型
前
言
本安装手册适用于下表所示的机型与版本。
■ 适用机型、版本
项目名 对象 备注
适用机型
适用版本
SS 吸附位置调整仪
SS 送料器
ZS 送料器
VGOS V3.07STD R1.000
VGOS V3.32STD R1.000
参考
‧在 Windows 7 Professional (32bit) 电脑上使用时,应用软件必须升级到 V3.25STD R1.000 以上版本。
‧在 Windows 7 Professional (64bit) 电脑上使用时,应用软件必须升级到 V3.26STD R1.000 以上版本。
‧在配有超过 4G byte 内存的 Windows PC 64bit OS 上使用时,应用软件必须升级到 V3.43STD R1.000 以上版本。
‧想要将显示语言改为与 OS 不同的语言时,必须使用 Windows 7 Ultimate 以上的版本。
■ 设备的用途
SS 吸附位置调整仪,是校正 SS 电动送料器与 ZS 电动送料器的吸附位置的设备。
iii
yamaha smt technology qq group no.71334041

前
言
3. 使用注意事项
‧ 切勿在 1 个插座上连接多根电源线,或在通道及影响作业空间等场所连接电源线。
‧ 务必使用适合安装场所指定电源用的电源线。否则,会导致机器发生故障。
‧ 为确保安全,连接电源时务必给设备接地。
‧ 切勿安装在不稳定的场所或高处。一旦滑落,会使机器受损,操作人员受伤。
‧ 切勿随意拆卸本装置,否则会导致发生故障。
‧ 本装置重量在 17Kg 以上,搬动时务必由 2 人以上的人员进行搬动。
‧ 不支持电脑的待机与休眠状态。从待机或休眠状态返回时,软件无法正常运行,必须重新启动电脑。
‧ 调整时使用的标准料带为易耗件,使用寿命约为 300 次。达到使用寿命之后,建议换用新的标准料带。
4. 关于本手册
本手册,主要介绍 SS 吸附位置调整仪的操作方法与诊断、校正方法等内容。关于 SS 吸附位置调整仪的安装步骤,
请参阅《安装手册》。

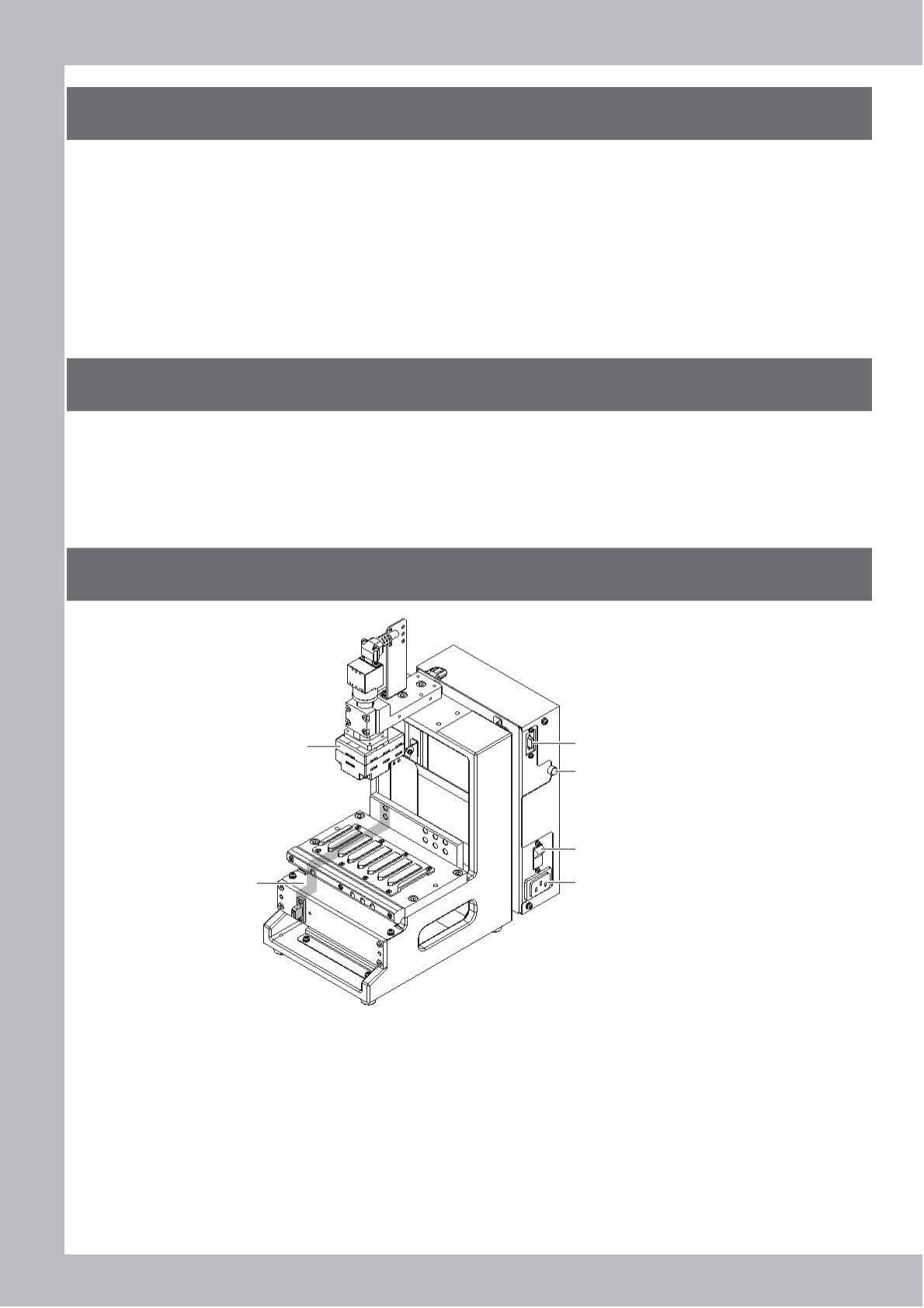

5. 本装置各部的名称
通信线接口
相机
指示灯
开关
送料器安装位置
电源线插口
65000-R9-00
iv
yamaha smt technology qq group no.71334041

6. 各章的内容
前
言
本手册由下列各章构成。
第 1 章 SS 吸附位置调整仪软件
‧介绍 SS 吸附位置调整仪软件的画面构成与概要。
第 2 章 诊断、校正内容与校正步骤
‧介绍 SS 吸附位置调整仪的调整方法。
‧介绍使用 SS 吸附位置调整仪诊断、校正送料器的方法。
第 3 章 其它功能
‧介绍序列号的信息、错误日志、累计驱动次数等的查看方法。
‧介绍诊断履历、校正履历的保存和查看方法。
‧介绍送料器控制软件 ( 固件 ) 的升级等。
v
