1. 显示功能
1.1 图像监控
点击 [Vision Monitor ( 图像监控 )] 按钮，启动 Mark Adjust ( 标记调整 ) 画面，显示识别相机摄取的图像。标记
信息的内容，反映的是通过菜单“Setting ( 设置 )”-“Mark Editor ( 标记编辑器 )”设置的标记号码的内容，可
以更改。
菜单
3
其
它
功
能
66300-R9-00

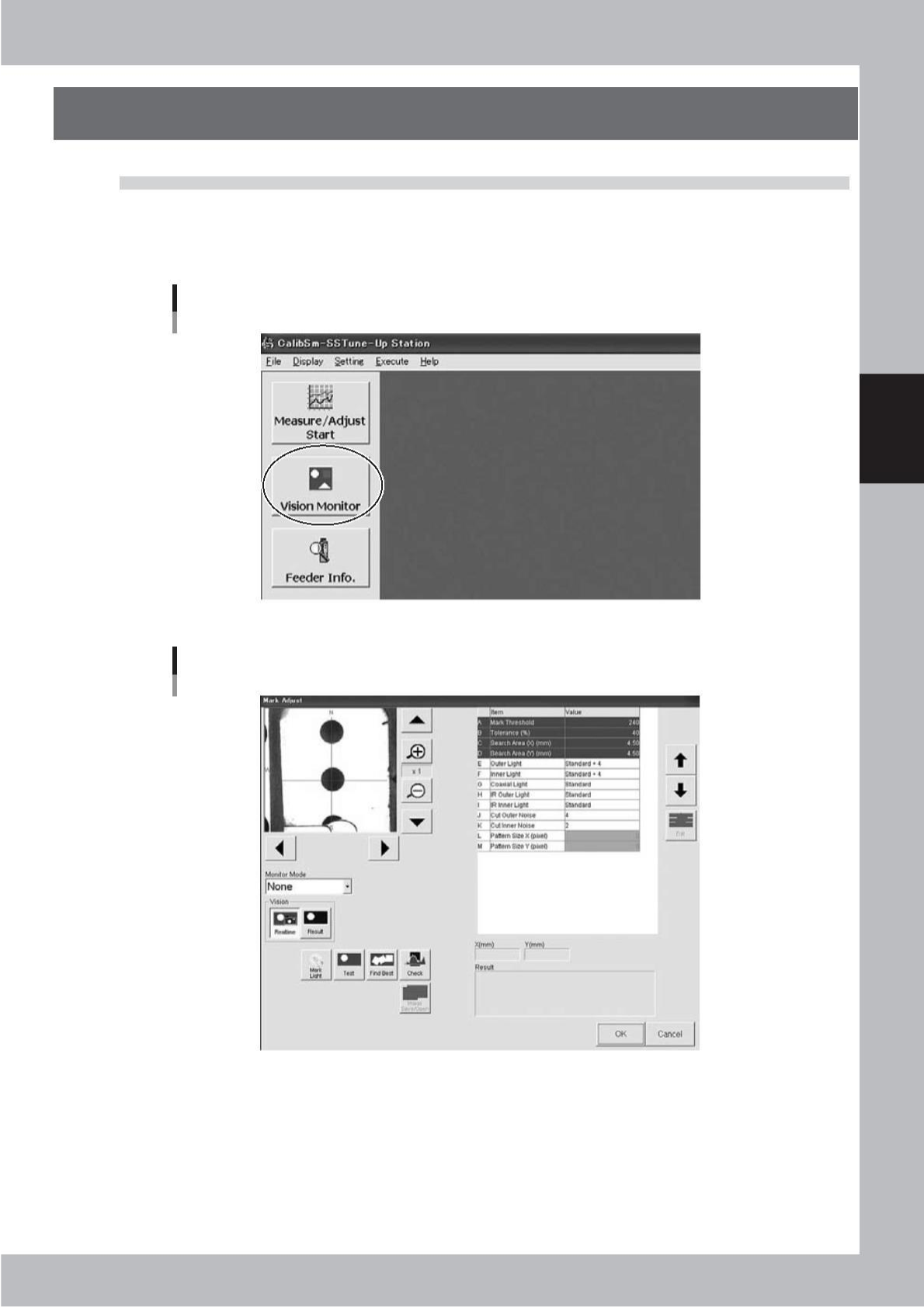

标记调整画面
66301-R9-00
3-1
yamaha smt technology qq group no.71334041
1.2 送料器信息
点击 [Feeder Info. ( 送料器信息 )] 按钮，启动“Feeder Data ( 送料器数据 )”画面。显示存储在送料器机体中的
内容。
送料器信息
3
其
它
功
能

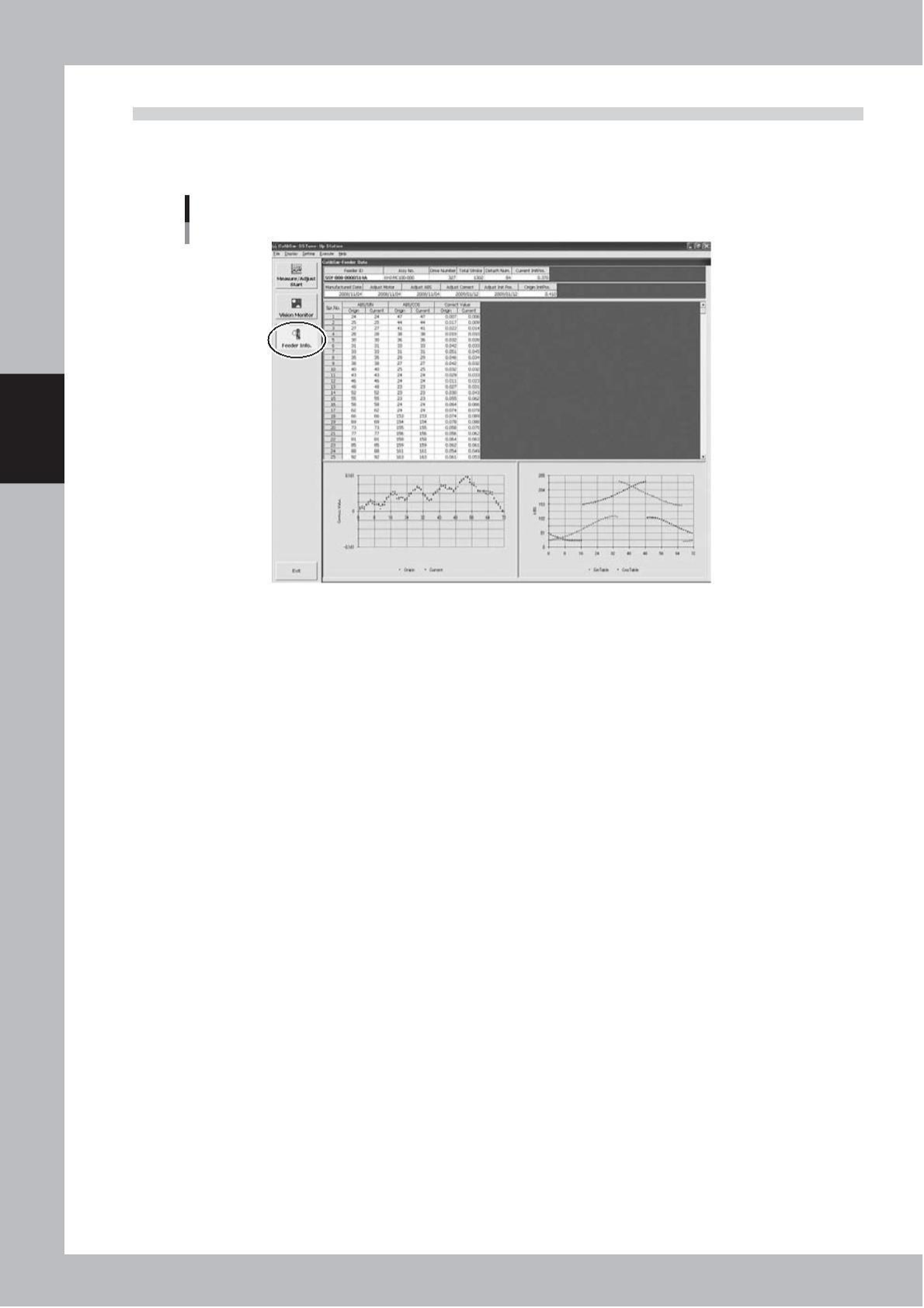

66302-R9-00
■ 显示的数据
‧Feeder ID ( 送料器 ID)
‧Assy No. ( 组件编号 )
‧Drive Number ( 驱动次数 )
‧Total Stroke ( 总行程 )
‧Detach Num. ( 装卸次数 )
‧Manufactured Date ( 制造时间 )
‧Adjust Motor ( 电机调整日 )
‧Adjust ABS (ABS 调整日 )
‧Adjust Correct ( 校正值调整日 )
‧Adjust INit Pos. ( 初始位置调整日 )
‧Current InitPos. ( 当前参数值 )
‧Origin InitPos. ( 出厂时的参数值 )
3-2
yamaha smt technology qq group no.71334041
2. 履历
以列表的形式，显示过去在 SS 吸附位置调整仪上测量、调整过的送料器的 ID 与调整时间等内容。
从菜单栏选择“File ( 文件 )”-“Open history data ( 打开履历 )”，可以打开如下图所示的履历画面。
双击表格的标题栏，可以按双击的列进行排序。选择菜单中的“Save in txt ( 保存至文本 )”，可以以文本格式
进行保存。

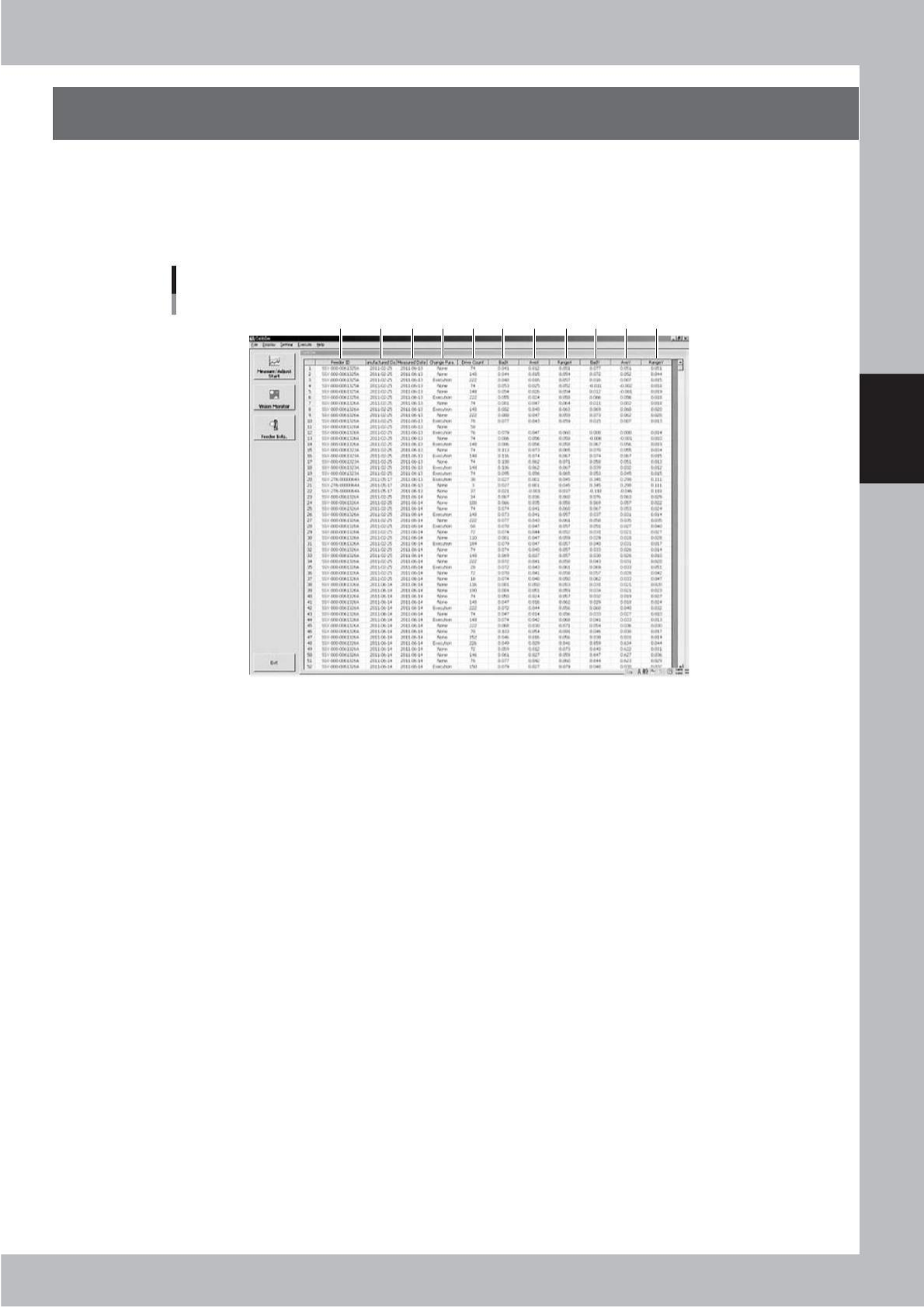

履历的显示
1 2 3 4 5 6 7 8 9 10 11
3
其
它
功
能
66303-R9-10
1. Feeder ID ( 送料器 ID)
2. Manufactured Date ( 制造日 )
3. Measured Date ( 测试日 )
4. Change Para. ( 是否更改过校正值 )
5. Drive Count ( 驱动次数 )
6. Bad X
7. Ave X
8. Range X
9. Bad Y
10. Ave Y
11. Range Y
3-3
