3. SS 吸附位置调整仪调整内容概要
1
3.1 XY 位置精度的调整
将标准料带装入送料器,边驱动送料器边用吸附位置调整仪的识别相机识别标准料带的圆孔,测量 XY 的位置。
根据测量结果调整 XY 的位置。
■ 安装标准料带时的注意点
吸
‧标准料带的插入方向必须始终相同 ( 为便于辨别,建议在插入方向上作上标记 )。
‧按下压料盖之前,务必确认链齿轮的齿确实已与标准料带的走带孔咬合。
‧安装标准料带之后,必须按 [FEED] 按钮使标准料带走带 10 次左右。
附
位
置
调
整
仪
软
件
■ Y 方向位置精度
送料器由电机控制走带方向。因此,可以通过软件的参数调整校正 Y 方向因长期使用造成的精度偏差,保持出厂时的精度。

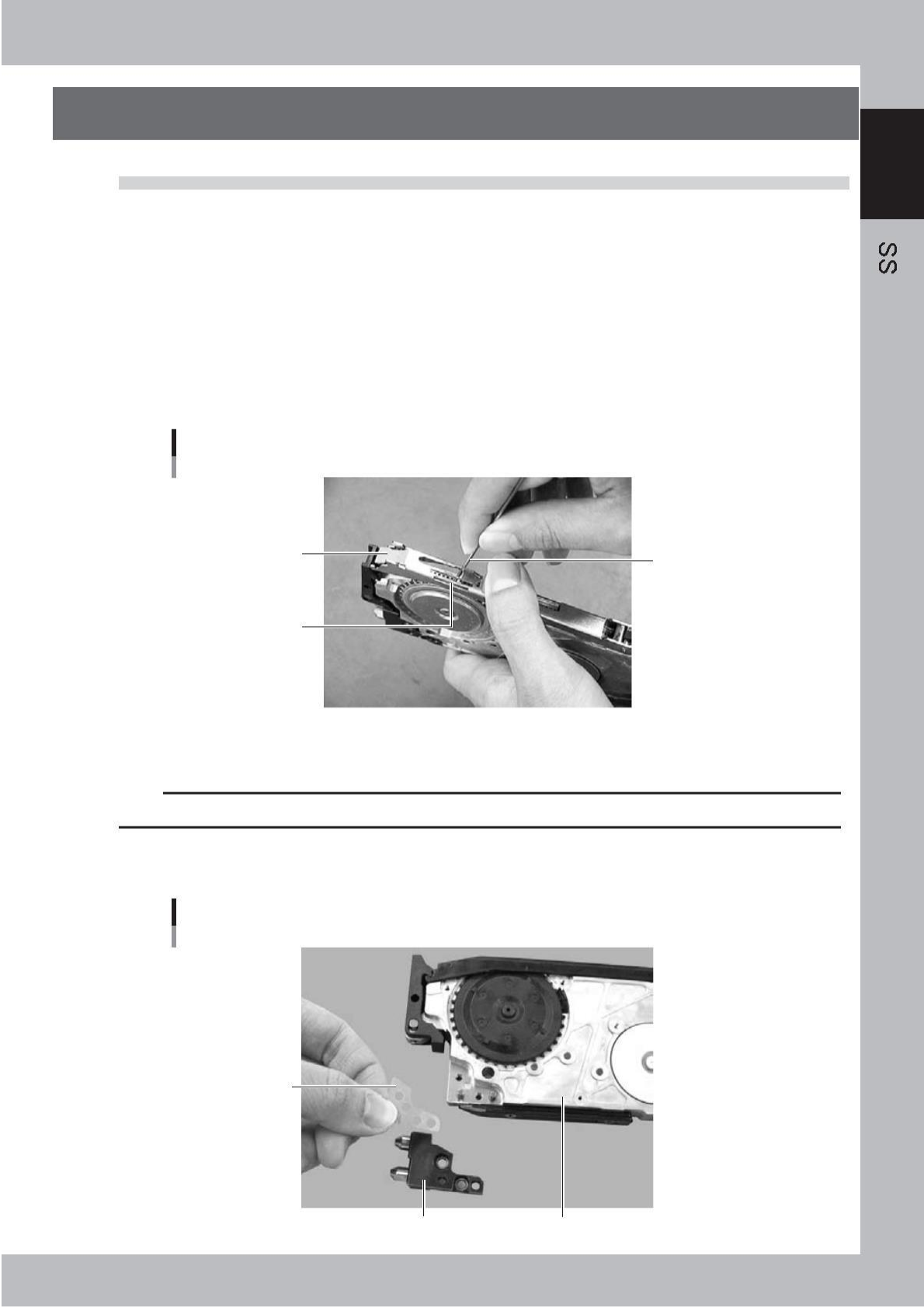

安装标准料带
以8mm标准料带为例
压料盖
用六角扳手等轻微按入
标准料带与
链齿轮的齿
65100-R9-00
■ X 方向位置精度
c 注意
X 方向位置精度的调整,必须由操作人员在软件测量结果的基础上进行。
送料器 X 方向的送料位置精度,是通过增减夹在前侧固定块与送料器机体之间的垫片进行调整的 ( 参照“第 2 章 2.1.2 垫片
的调整方法”)。
X方向的送料位置精度
以SS送料器为例
垫片
前侧固定块 SS送料器
65101-R9-10
1-5
yamaha smt technology qq group no.71334041

3.2 除 XY 位置精度以外的送料器诊断
1
SS 吸附位置调整仪,除了校正 XY 位置精度外还具有对影响生产的参数进行测量、判定的功能。
■ 测量走带速度
测量传送 1 次元件所需的驱动时间。如果不在规格范围内,可能是进给电机不良。
■ 测量进给电机的扭矩
吸
测量进给电机传送 1 次元件的电流有效值。如果不在规格范围内,可能是组装不良或进给电机不良。
附
位
置
调
整
仪
软
件
■ 测量卷带电机的扭矩
测量卷带电机传送 1 次元件的转速。如果不在规格范围内,可能是组装不良或卷带电机不良。
■ 测量送料器的反复装卸
多次装卸送料器,测量 XY 位置精度的偏移范围。如果不在规格范围内,可能是前侧固定块不良。
3.3 其它功能
■ 送料器软件下载
将送料器用软件复制到电脑或 USB 存储器等外部媒体之后,可以将该软件下载到送料器。
■ 测量履历的显示与保存
可以以列表的形式显示过去在 SS 吸附位置调整仪测量、调整过的送料器的 ID 和调整时间等。还可以以文本格式
进行保存。
■ 送料器信息显示
显示所安装的送料器的驱动次数、装卸次数、调整时间等。还可以显示各个送料器所带有的各项参数。
1-6
yamaha smt technology qq group no.71334041

第 2 章 诊断、校正内容与校正步骤
目录
1. 诊断、校正的设置
1.1 语言的设置
2-1
2-1
2-1
1.2 诊断内容的设置
1.2.1 Contents ( 诊断内容 )
2-2
2-3
2-3
1.2.2 Measure Item ( 测量项目 )
1.2.3 Common Setting ( 共享设置 )
1.3 诊断规格的设置 2-4
1.3.1 Reel InitPos.Offset ( 料带初始位置偏移量 )
1.3.2 Out Break Filter Y (Y 方向突发性偏离 )
2-6
2-6
1.4 Result Path ( 保存路径 ) 的设置
1.5 Mark Editor ( 标记编辑器 )
2-7
2-8
2. 调整步骤
2-9
2.1 调整步骤 (8mm 送料器 ) 2-10
2.1.1 通常诊断
2-10
2-15
2-17
2-18
2-18
2.1.2 垫片的调整方法
2.1.3 发生识别错误时
2.1.4 确认测量结果超过规格范围时的处理方法
2.1.5 全诊断
2.2 调整步骤 ( 大型送料器 ) 2-25
