确认测量结果 2 诊 断 、 校 正 内 容 与 校 正 步 骤 66 2 12 - R 9- 1 0 结 束 后 ， 确 认 诊 断 结 果 。 诊断结果图表 66 2 13 - R 9- 0 0 4 对 X 方 向 进 行 调 整 。 如 果 X 方 向 不 在 规 格 值 范 围 内 ， 请 参 照 本 章 后 述 “ 2 . 1 . 2 垫 片 的 调 整 方 法 ” 对 垫 片 进 行 调 整 。 调 整 垫 片 的 片 数 …
3 进行反馈与确认测量结果。
XY 位置测量完后，会显示提示对话框。按照提示对话框的提示，点击 [ 确定 ] 按钮或 [ 取消 ] 按钮。
点击 [ 取消 ] 按钮时，测量、调整到此结束。
XY位置的测量结果
○ 在规格值范围内时
2
诊
○ 超过规格值范围时
X: OK、Y: NG
断
、
校
正
内
容
与
校
正
步
骤
X: NG、Y: OK
X: NG、Y: NG
66210-R9-00
在规格值范围外时，如果点击 [ 确定 ] 按钮，会自动进行 Y 方向的反馈与确认测量结果。
反馈
66211-R9-10
2-13
yamaha smt technology qq group no.71334041

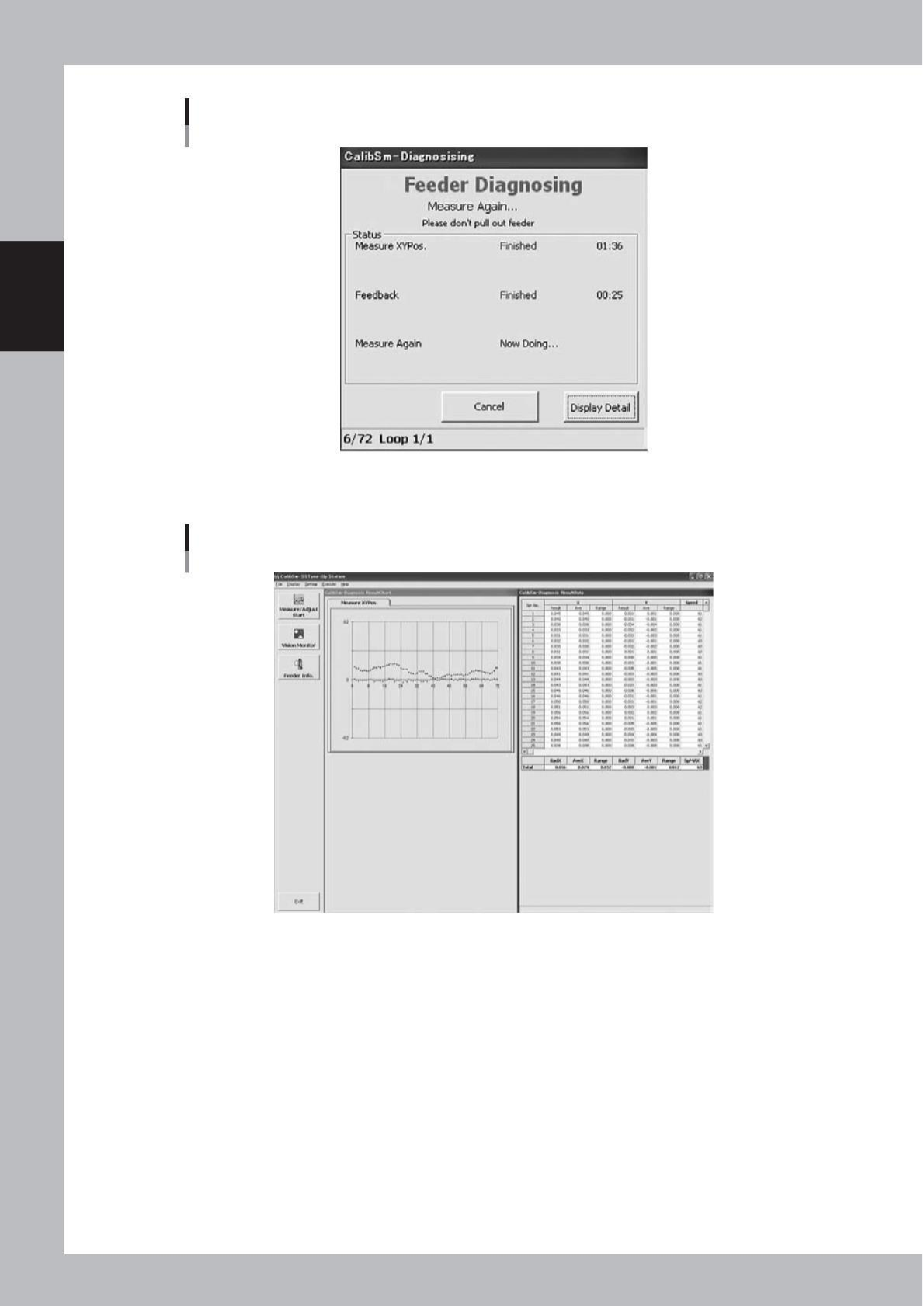

确认测量结果
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66212-R9-10
结束后，确认诊断结果。
诊断结果图表
66213-R9-00
4 对 X 方向进行调整。
如果 X 方向不在规格值范围内，请参照本章后述“2.1.2 垫片的调整方法”对垫片进行调整。
调整垫片的片数之后，重新进行测量、调整。
2-14
yamaha smt technology qq group no.71334041

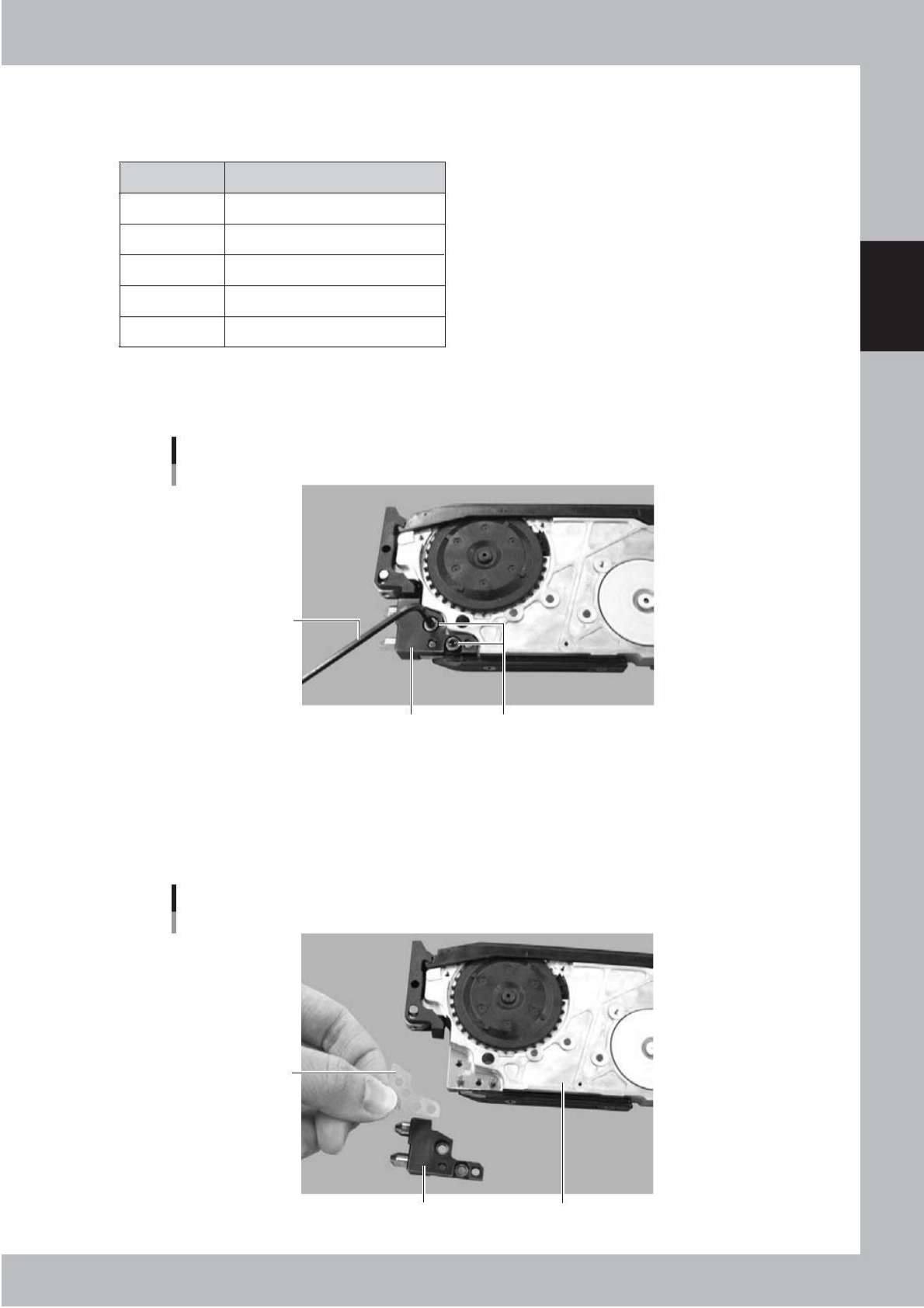

2.1.2 垫片的调整方法
■ 需准备的工具 ：六角扳手 (2.5mm)、扭矩扳手 (2N/m)、各种厚度的垫片
垫片厚度 [mm]
型号
0.01
0.02
0.03
0.05
0.1
KHJ-MC107-0XX
KHJ-MC10V-0XX
KHJ-MC10U-0XX
KHJ-MC108-0XX
KHJ-MC10G-0XX
2
诊
1 拆卸前侧固定块。
断
、
校
正
内
容
与
校
正
步
骤
用六角扳手 (2.5mm) 拆下前侧固定块的 2 颗螺钉。
拆卸前侧固定块
以SS送料器为例
六角扳手(2.5mm)
前侧固定块 螺钉
65201-R9-10
2 选择适当的垫片进行调整。
确认诊断结果图表画面的 Total 栏 Ave X 的值。为正值时，将与该值相同厚度的垫片从送料器中取出 ；
为负值时，在送料器中加入与该值相同厚度的垫片。
※ 在结构上，垫片的增减量不一定与 X 位置的变化量一致。
垫片的调整
以SS送料器为例
垫片
前侧固定块
SS送料器
65202-R9-10
2-15
