测 量 途 中 ， 如 果 点 击 [ C a n c e l ( 取 消 ) ] 按 钮 ， 将 终 止 测 量 。 如 果 点 击 [ D i s p l a y D e t a i l ( 详 细 显 示 ) ] 按 钮 ， 则 以 曲 线 图 和 表 格 的 形 式 实 时 显 示 测 量 中 的 测 量 结 果 。 此 时 ， 如 果 再 次 点 击 [ D i s p l a y D e t a i l ( 详细 显 示 )…
2.1 调整步骤 (8mm 送料器 )
2.1.1 通常诊断
w 警告
测量、调整过程中，切勿将送料器从 SS 吸附位置调整仪中拔出。
2

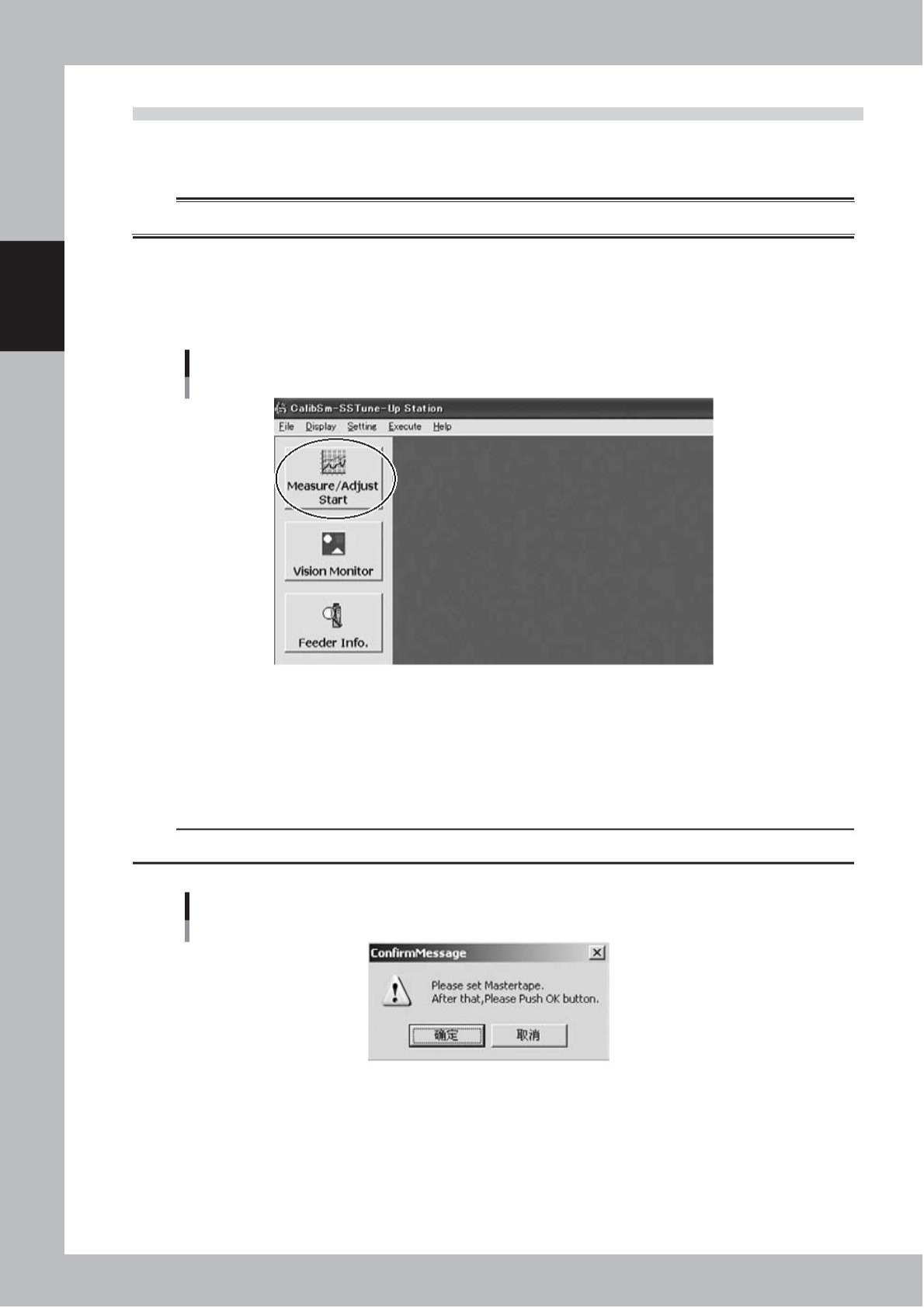

1 启动测量、调整画面。
将送料器安装在 SS 吸附位置调整仪上。
点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮。
诊
菜单
断
、
校
正
内
容
与
校
正
步
骤
66206-R9-00
2 进行测量。
1. 按照画面提示，将标准料带装入送料器。
2. 重新将送料器安装在 SS 吸附位置调整仪上。
3. 点击 [ 确定 ] 按钮，开始测量、调整。
c 注意
测量圈数为 2 圈时，务必将伸出送料器前端的标准料带长度控制在 2cm 以下。如果伸出过长，标准料带会在测量、调整途中用完。
确认对话框
66207-R9-00
2-10
yamaha smt technology qq group no.71334041
测量途中，如果点击 [Cancel ( 取消 )] 按钮，将终止测量。如果点击 [Display Detail ( 详细显示 )] 按钮，
则以曲线图和表格的形式实时显示测量中的测量结果。此时，如果再次点击 [Display Detail ( 详细显示 )]
按钮，则详细显示画面会返回隐藏状态。
测量中
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66208-R9-10
详细显示
66209-R9-10
■ Spr.No.( 链齿轮的齿号码 )
‧ Result
‧ Ave
：识别结果
：链齿轮各齿号码的测量结果的平均值
：链齿轮各齿号码的最大值和最小值之差
‧ Range
‧ Speed
：走带 1 次的驱动时间。是否测量由设置决定 ( 参照本章前述“1.2.2 Measure Item ( 测量项目 )”
中的 Measure Feed Speed ( 测量送料速度 ) 的内容 )。
2-11
yamaha smt technology qq group no.71334041
■ Total
‧ Bad X、Bad Y
‧ Ave X、Ave Y
：测量结果中的最差值
：测量结果的平均值
‧ Range X、Range Y ：测量结果中的最大值与最小值之差
‧ SpMAX ：走带 1 次的驱动时间中最大的值
n 要点
‧如果测量结果值超过了设定的诊断规格值时，“Total”栏以红色显示 ( 参照下图 )。
‧是否需要校正，根据设定的诊断规格值进行判断。
2
‧判定 Bad Y、Ave Y 时，会考虑“Reel InitPos. Offset ( 料带初始位置偏移量 )”。
诊
“Total”栏的背景颜色
以Ave Y为例
断
、
校
正
内
容
与
校
正
步
骤
以红色显示
0.100
0.050
0.000
在诊断规格值范围内
以白色显示
以红色显示
65204-R9-00
2-12
