2 . 调 整 步 骤 调整步骤流程图 测量 XY 位置结束 2 NO XY 在规格 范围内吗？ YES NO NO 设置 了反 馈吗？ Y 在规格 范围内吗？ 诊 XY 位置在规 格范围内。 没有 必要调整 ( 想要中断时， 按 [ 取 消 ] 按钮 ) 。 YES YES 断 、 校 正 内 容 与 校 正 步 骤 X 在规格范围 内吗？ NO Y 位置超过了 规格范围。 必须修改送料 器校正信息 。 勾选「 Set ting ( …
1.5 Mark Editor ( 标记编辑器 )
参照、编辑检测标准料带与标准送料器位置用的标记信息时，使用标记编辑器。选择菜单栏的“Setting ( 设
置 )”-“Mark Editor ( 标记编辑器 )”命令，打开标记编辑器画面。在该画面，可以更改 Shape Type ( 标记形状
类型 ) 与 Mark Out Size ( 标记外形尺寸 )，设置保存测量结果用的文件夹。
c 注意
在按 [Vision Monitor] 按钮打开的 Mark Adjust ( 标记调整 ) 画面，可以更改照明级别与界限值，但无法更改标记的形状类型与标记外
形尺寸。想要更改时，需使用标记编辑器。
2
参考
标记信息的内容与贴片机相同。
诊
标记编辑器
断
、
校
正
内
容
与
校
正
步
骤
66205-R9-00
[Vision Monitor ( 图像监控 )] 按钮
显示当前所选“Mark No. ( 标记号码 )”的 Mark Adjust ( 标记调整 ) 画面。
在标记调整画面修改数据之后，按 [OK] 按钮，保存更改的内容 ；按 [Cancel ( 取消 )] 按钮，则不保存。
[Rec.Test ( 识别测试 )] 按钮
以当前选定的标记进行识别测试。
[Save ( 保存 )] 按钮
保存在当前的标记调整画面中修改的内容。
默认的 Mark No. ( 标记号码 ) 与标记内容，如下表所示。
Mark No.
标记内容
标准料带的圆孔用
1
2
0603 料带的料腔用
没有设置
3
4
5
标准送料器的中心孔用
标准送料器的 4 角孔用
没有设置
6 以上
2-8
yamaha smt technology qq group no.71334041

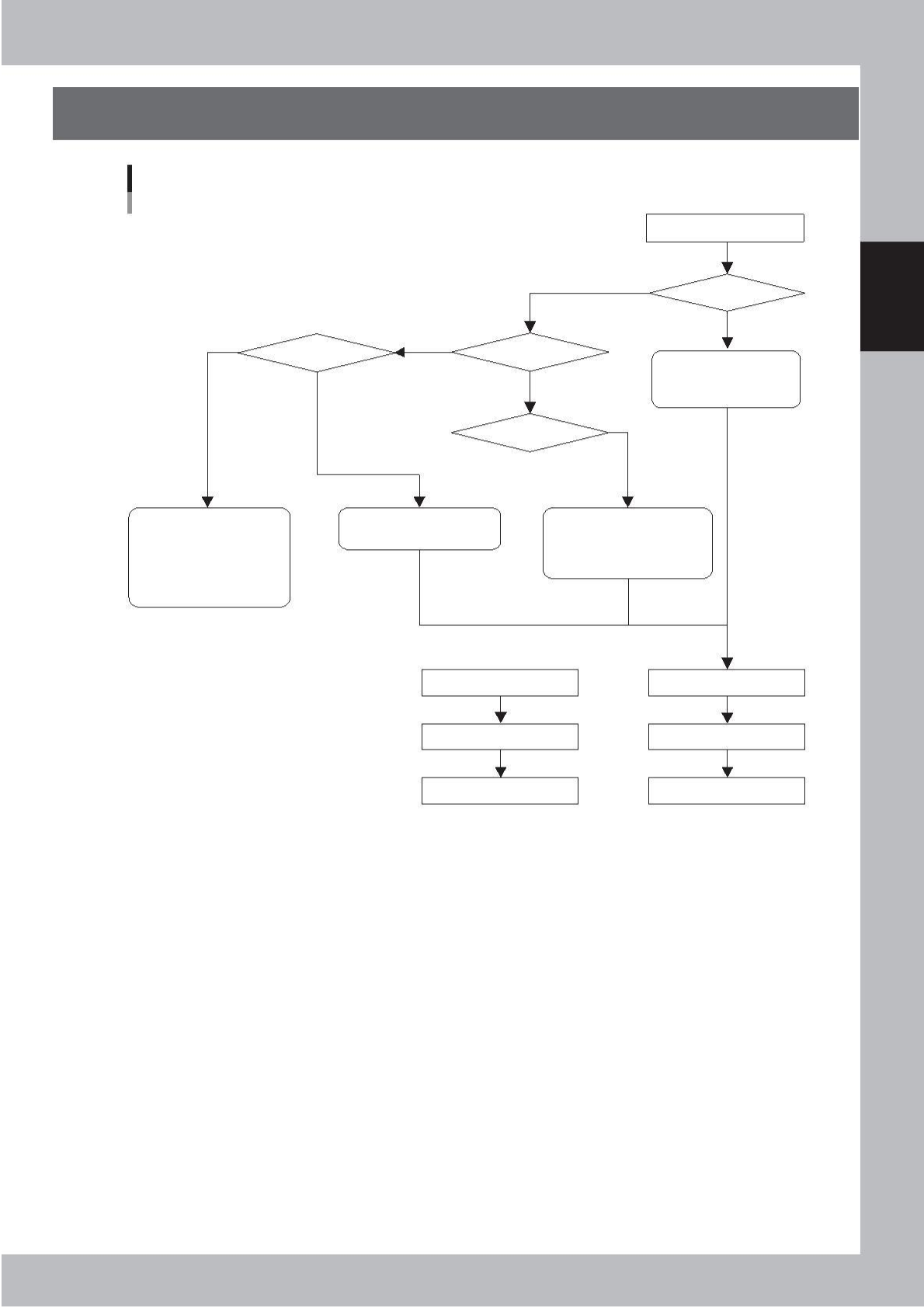

2. 调整步骤
调整步骤流程图
测量 XY 位置结束
2
NO
XY 在规格范围内吗？
YES
NO NO
设置了反馈吗？
Y 在规格范围内吗？
诊
XY位置在规格范围内。
没有必要调整 ( 想要中断时，
按 [ 取消 ] 按钮 )。
YES
YES
断
、
校
正
内
容
与
校
正
步
骤
X 在规格范围内吗？
NO
Y位置超过了规格范围。
必须修改送料器校正信息。
勾选「Setting ( 设置 )」-「Detail
Setting ( 详 细 设 置 )」画 面 的
「Feedback ( 反馈 )」的选择框后，
开始测量、调整。
修改送料器校正信息。
想要修改时，点击[确定]按钮。
Y位置在规格范围内。
没有必要调整。
X 位置超过了规格范围 ( 想要中断
时，按 [ 取消 ] 按钮）。
中断后
反馈
调整 X 方向的垫片
开始测量、调整
确认测量结果
完毕
65200-R9-00
2-9
yamaha smt technology qq group no.71334041
2.1 调整步骤 (8mm 送料器 )
2.1.1 通常诊断
w 警告
测量、调整过程中，切勿将送料器从 SS 吸附位置调整仪中拔出。
2
1 启动测量、调整画面。
将送料器安装在 SS 吸附位置调整仪上。
点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮。
诊
菜单
断
、
校
正
内
容
与
校
正
步
骤
66206-R9-00
2 进行测量。
1. 按照画面提示，将标准料带装入送料器。
2. 重新将送料器安装在 SS 吸附位置调整仪上。
3. 点击 [ 确定 ] 按钮，开始测量、调整。
c 注意
测量圈数为 2 圈时，务必将伸出送料器前端的标准料带长度控制在 2cm 以下。如果伸出过长，标准料带会在测量、调整途中用完。
确认对话框
66207-R9-00
