参考 送料器的装 卸测量次数， 是在 “Contents ( 诊断内容 )” 选项卡中 设置的次数。 装卸设置的 次数之后，不 再显示确认对话框，而 是显示 “Diagnosis ResultChart ( 诊断结果 图 )” 与 “Diagnosis ResultDate ( 诊断 结果数据 ) ” 。但 ，如果装 卸测量 的结果 超过了规 格值时 ，会显 示确认对 话框。 结果 ○ 装卸 OK 2 诊 断 、 校 正 内 容 与 校…
确认测量结果
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66223-R9-10

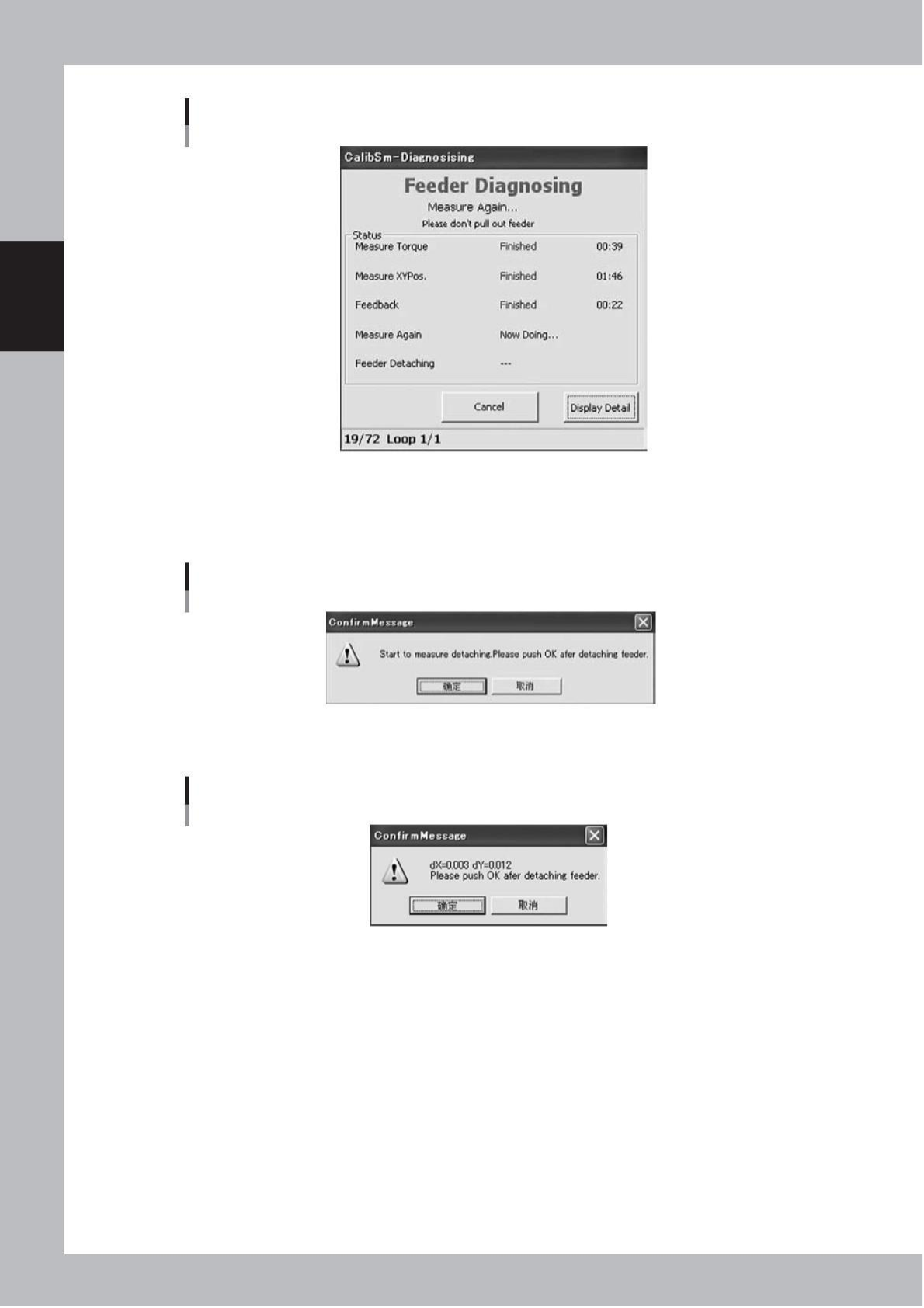

5 测量送料器的装卸。
显示开始测量装卸的确认对话框之后，插入并拔出送料器，点击 [ 确定 ] 按钮。
装卸确认对话框
66224-R9-00
再次按照画面提示插入并拔出送料器之后，点击 [ 确定 ] 按钮。
确认对话框
66225-R9-00
2-22
yamaha smt technology qq group no.71334041
参考
送料器的装卸测量次数，是在“Contents ( 诊断内容 )”选项卡中设置的次数。
装卸设置的次数之后，不再显示确认对话框，而是显示“Diagnosis ResultChart ( 诊断结果图 )”与“Diagnosis ResultDate ( 诊断
结果数据 )”。但，如果装卸测量的结果超过了规格值时，会显示确认对话框。

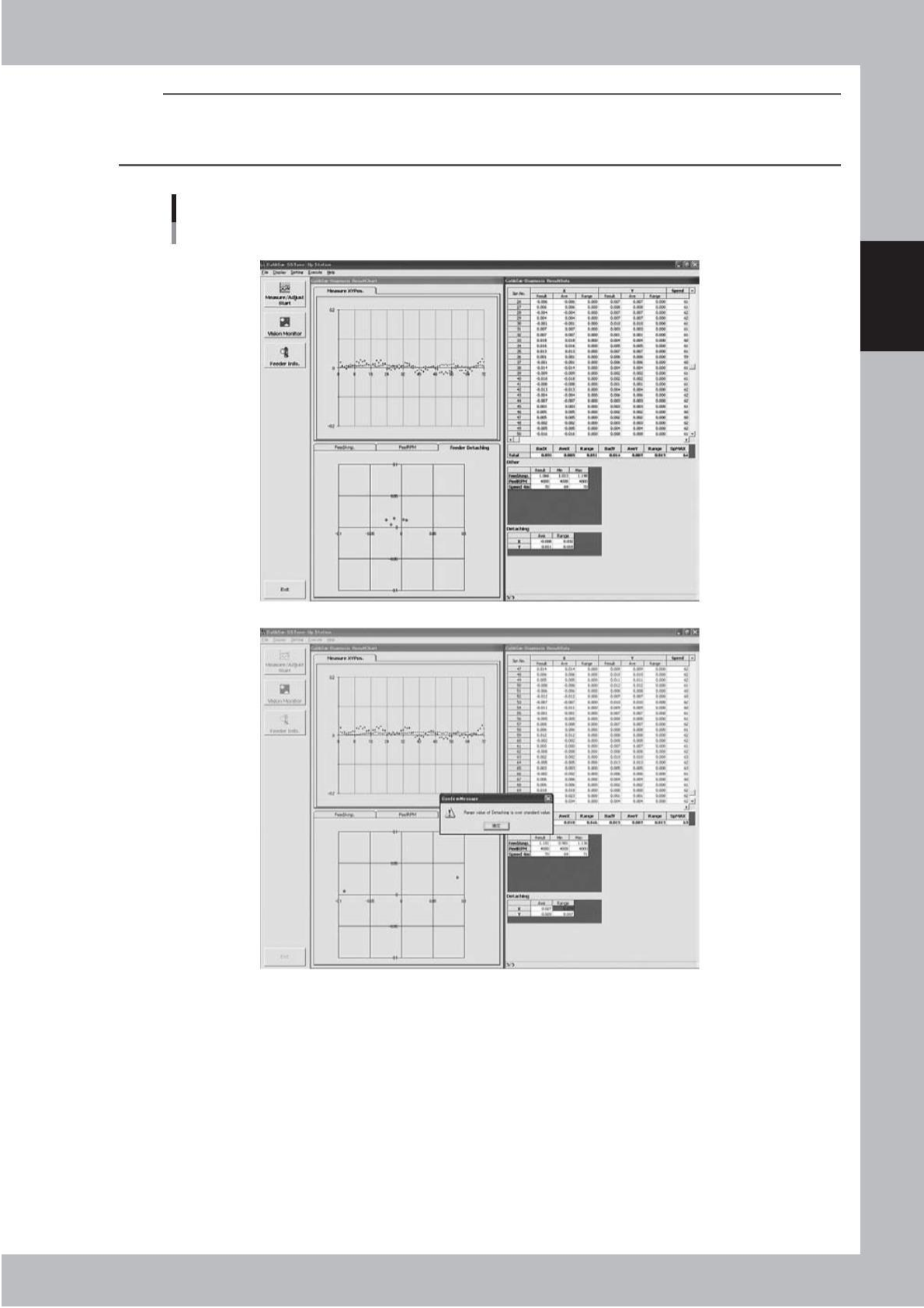

结果
○ 装卸OK
2
诊
断
、
校
正
内
容
与
校
正
步
骤
○ 装卸NG
66226-R9-00
2-23
yamaha smt technology qq group no.71334041
送料器的装卸测量结果，如果在规格值范围内，则确认 X 方向的测量结果；如果 X 方向超过了规格范围时，
需调整垫片。
如果送料器的装卸测量结果超过了规格值，需检查前侧固定块的状态。
XYPos.[mm] (8mm 送料器 XY 的参数 )
Detaching Range X (X 方向装卸偏差范围 )
Detaching Range Y (Y 方向装卸偏差范围 )
默认值 [mm]
0.100
0.080
调整垫片之后，点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮，重新进行全诊断。
※ XY 位置的判断与通常诊断时相同。
2
测量流程图
诊
全诊断
断
、
校
正
内
容
与
校
正
步
骤
扭矩测量流程 开始测量、调整
以4mm间距传送料带，测量进给
电机的电流值、卷带电机的转速
和走带速度。
卷带电机的转速在规格值范围外。
需检查卷带部的组装状态。
NO
在规格范围内吗？
YES
开始测量XY的位置
进给电机的电流有效值超过了规格值。
需检查送料部的组装状态。
走带速度超过了规格值。
需更换进给电机。
更换零部件或邮寄给YAMAHA
送料器的装卸测量流程图
确认测量结果结束
开始测量送料器的装卸。
插拔送料器并按[确定]按钮。
进行送料器的装卸测量
NO
在规格范围内吗？
装卸的偏差超过了规格值范围。
YES
结束
更换前侧固定块
开始测量、调整
65203-R9-00
参考
全诊断结束之后，想要返回通常诊断模式时，按详细设置画面的 [Normal Diag. ( 通常诊断 )] - [OK] 按钮，切换调整模式。
2-24
