2 . 2 调 整 步 骤 ( 大 型 送 料 器 ) 将 送 料 器 安 装 在 S S 吸 附 位 置 调 整 仪 后 ， 软 件 通 过 送 料 器 I D 自 动 辨 别 送 料 器 的 尺 寸 。 送 料 器 尺 寸 在 1 2 m m 以 上 时 ， 即 使 设 置 了 诊 断 、 调 整 项 目 ， 也 会 出 现 不 进 行 测 量 、 调 整 或 测 量 、 调 整 动 作 不 正 常 。 大 型 送 料 器 与 8 …
送料器的装卸测量结果，如果在规格值范围内，则确认 X 方向的测量结果；如果 X 方向超过了规格范围时，
需调整垫片。
如果送料器的装卸测量结果超过了规格值，需检查前侧固定块的状态。
XYPos.[mm] (8mm 送料器 XY 的参数 )
Detaching Range X (X 方向装卸偏差范围 )
Detaching Range Y (Y 方向装卸偏差范围 )
默认值 [mm]
0.100
0.080
调整垫片之后，点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮，重新进行全诊断。
※ XY 位置的判断与通常诊断时相同。
2
测量流程图
诊
全诊断
断
、
校
正
内
容
与
校
正
步
骤
扭矩测量流程 开始测量、调整
以4mm间距传送料带，测量进给
电机的电流值、卷带电机的转速
和走带速度。
卷带电机的转速在规格值范围外。
需检查卷带部的组装状态。
NO
在规格范围内吗？
YES
开始测量XY的位置
进给电机的电流有效值超过了规格值。
需检查送料部的组装状态。
走带速度超过了规格值。
需更换进给电机。
更换零部件或邮寄给YAMAHA
送料器的装卸测量流程图
确认测量结果结束
开始测量送料器的装卸。
插拔送料器并按[确定]按钮。
进行送料器的装卸测量
NO
在规格范围内吗？
装卸的偏差超过了规格值范围。
YES
结束
更换前侧固定块
开始测量、调整
65203-R9-00
参考
全诊断结束之后，想要返回通常诊断模式时，按详细设置画面的 [Normal Diag. ( 通常诊断 )] - [OK] 按钮，切换调整模式。
2-24
yamaha smt technology qq group no.71334041

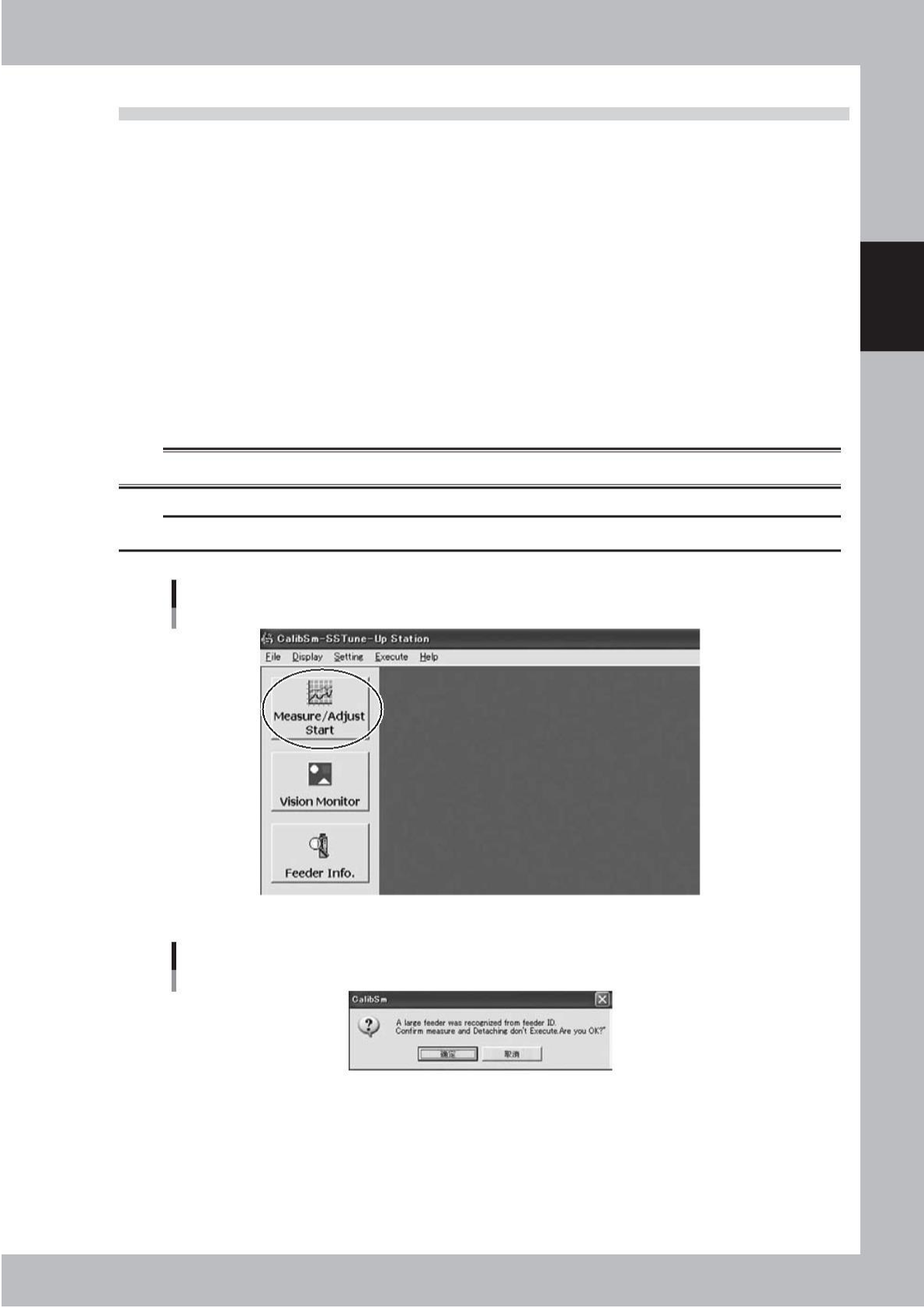

2.2 调整步骤 ( 大型送料器 )
将送料器安装在 SS 吸附位置调整仪后，软件通过送料器 ID 自动辨别送料器的尺寸。送料器尺寸在 12mm 以上时，
即使设置了诊断、调整项目，也会出现不进行测量、调整或测量、调整动作不正常。大型送料器与 8mm 送料器在
调整上的不同点，如下所示。
‧ 测量 XY 位置
‧ 确认测量结果
：无论设置如何，测量时链齿轮都只转动 1 圈。
：不进行确认。
‧ 测量送料器的装卸 ：不进行测量。
‧ 反馈
2
SS 送料器
ZS 送料器
：因没有链齿轮各齿号码的校正值，所以只按测量结果中 Total 栏的平均值修改初始位置。
：进行反馈。
诊
1 启动测量、调整画面。
断
、
校
正
内
容
与
校
正
步
骤
将送料器安装在 SS 吸附位置调整仪上。
点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮。
w 警告
测量、调整过程中，切勿将送料器从 SS 吸附位置调整仪中拔出。
c 注意
一开始就发生识别错误时，可能是间距偏离了 2mm。按送料器机体的 [FEED] 按钮，使走带 1 次之后重新开始测量。
菜单
66227-R9-00
大型送料器确认对话框
66228-R9-00
2-25
yamaha smt technology qq group no.71334041

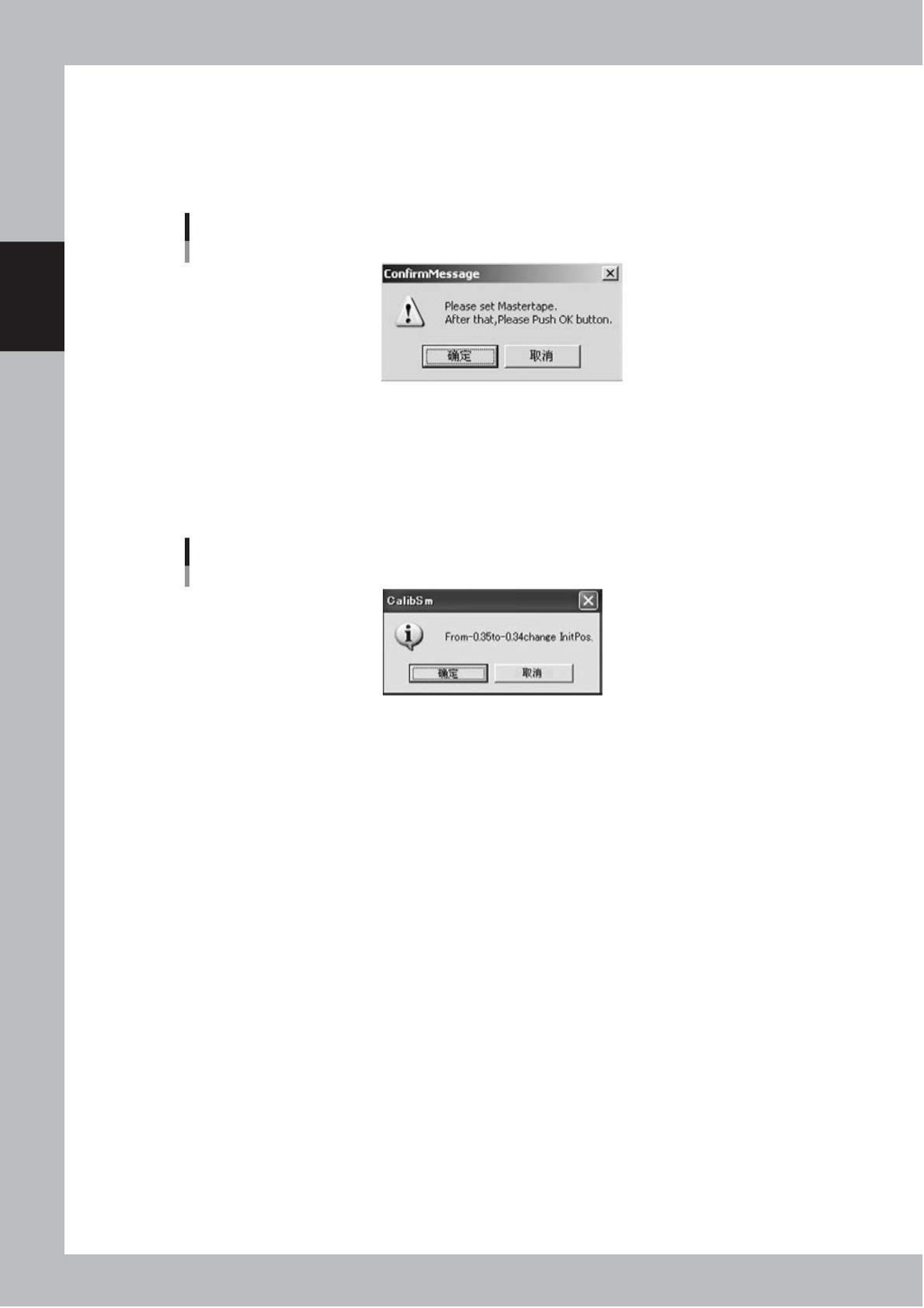

2 开始测量。
1. 按照画面提示，将标准料带装入送料器。
2. 重新将送料器安装在 SS 吸附位置调整仪上。
3. 点击 [ 确定 ] 按钮，开始测量、调整。
确认对话框
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66229-R9-00
测量途中，如果点击 [Cancel ( 取消 )] 按钮，将终止测量。如果点击 [Display Detail ( 详细显示 )] 按钮，
则以曲线图和表格的形式实时显示测量中的测量结果。此时，如果再次点击 [Display Detail ( 详细显示 )]
按钮，则详细显示画面返回隐藏状态。
如果 Y 方向有偏差，SS 送料器时，会显示修改初始位置的提示对话框，想要修改时，点击 [ 确定 ] 按钮 ；
ZS 送料器时，会显示与 8mm 送料器相同的提示画面，点击 [ 确定 ] 按钮进行反馈。
修改初始位置的提示对话框
SS送料器时
66230-R9-10
3 确认测量结果。
X 方向超出规格值时，必须调整垫片。没有超出时，则结束测量。
调整垫片之后，点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮，重新测量。
Y 方向超出规格值时，也需点击 [Measure / Adjust Start] 按钮，重新进行测量并确认 Y 方向在规格范围内。
※ XY 位置的判定流程与 8mm 送料器相同。
※ 进行全诊断时，会增加扭矩测量。
2-26
