■ T o t a l ‧ B a d X 、 B a d Y ‧ A v e X 、 A v e Y ：测 量结 果中 的最 差值 ：测 量结 果的 平均 值 ‧ R a n g e X 、 R a n g e Y ： 测量 结 果 中 的 最 大 值 与 最小 值 之 差 ‧ S p M A X ： 走 带 1 次 的 驱 动 时 间 中 最 大 的 值 n 要点 ‧ 如果测 量结果值 超过了 设定的 诊断规格 值时， “To ta…

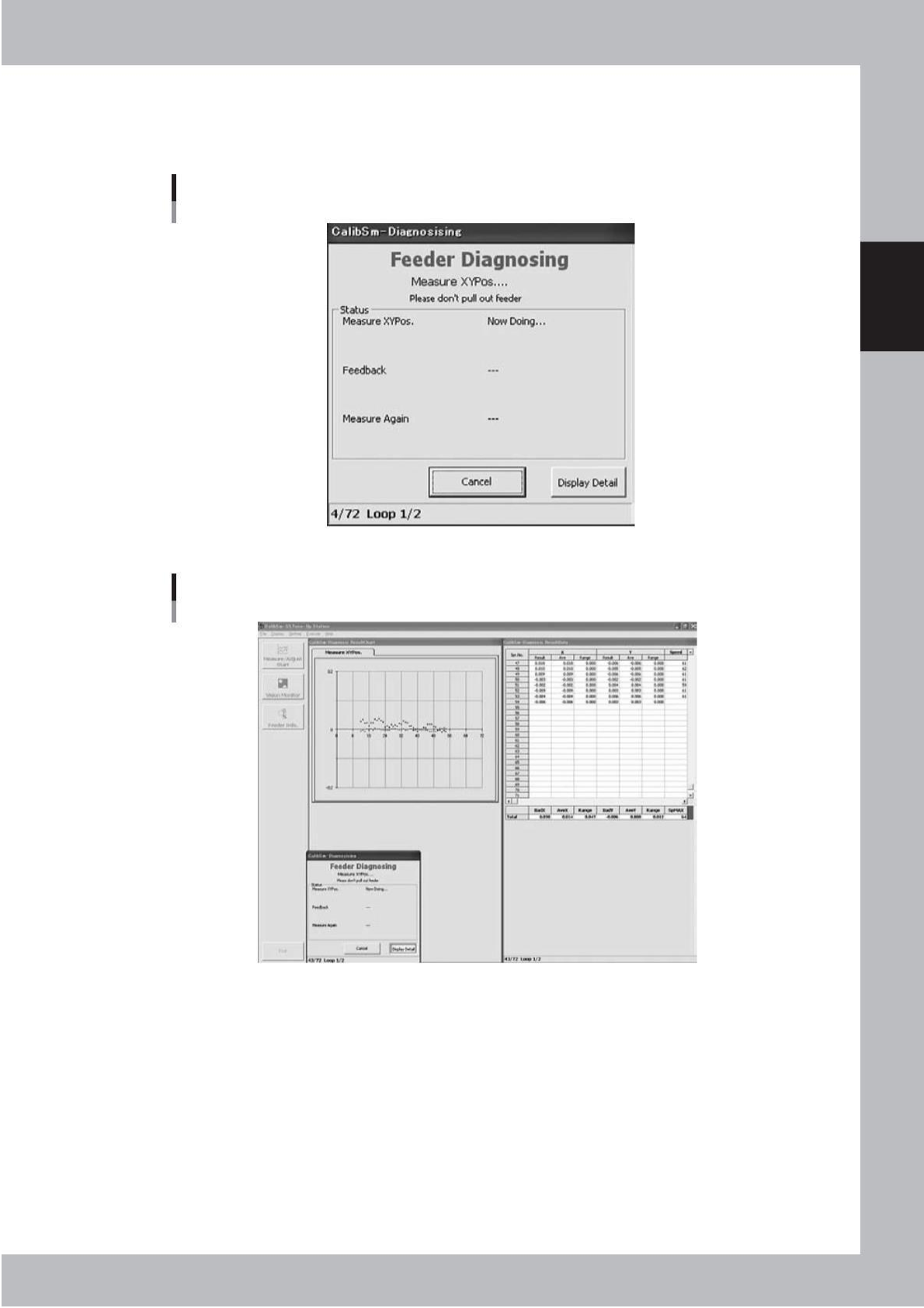

测量途中，如果点击 [Cancel ( 取消 )] 按钮，将终止测量。如果点击 [Display Detail ( 详细显示 )] 按钮，
则以曲线图和表格的形式实时显示测量中的测量结果。此时，如果再次点击 [Display Detail ( 详细显示 )]
按钮，则详细显示画面会返回隐藏状态。
测量中
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66208-R9-10
详细显示
66209-R9-10
■ Spr.No.( 链齿轮的齿号码 )
‧ Result
‧ Ave
：识别结果
：链齿轮各齿号码的测量结果的平均值
：链齿轮各齿号码的最大值和最小值之差
‧ Range
‧ Speed
：走带 1 次的驱动时间。是否测量由设置决定 ( 参照本章前述“1.2.2 Measure Item ( 测量项目 )”
中的 Measure Feed Speed ( 测量送料速度 ) 的内容 )。
2-11
yamaha smt technology qq group no.71334041
■ Total
‧ Bad X、Bad Y
‧ Ave X、Ave Y
：测量结果中的最差值
：测量结果的平均值
‧ Range X、Range Y ：测量结果中的最大值与最小值之差
‧ SpMAX ：走带 1 次的驱动时间中最大的值
n 要点

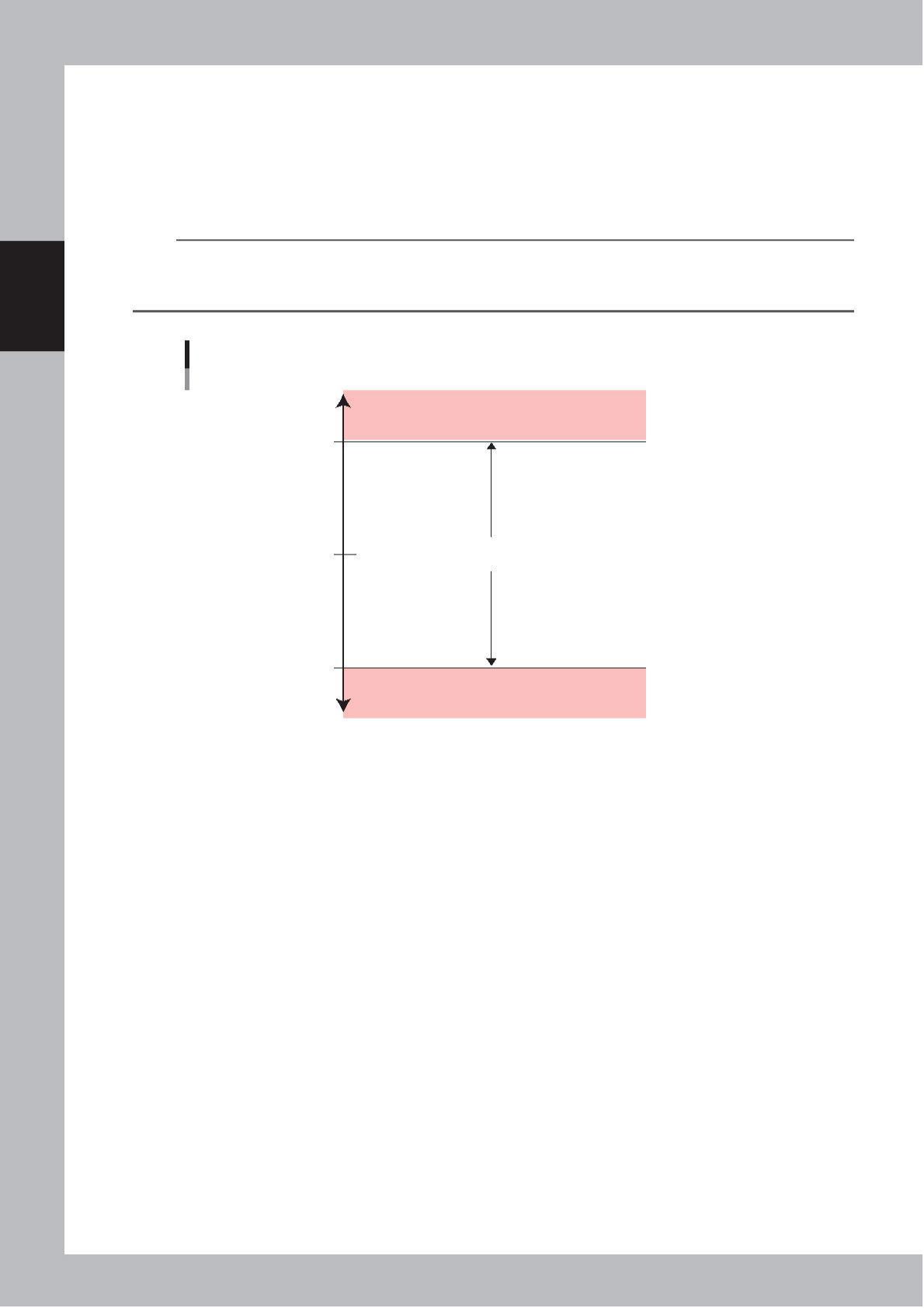

‧如果测量结果值超过了设定的诊断规格值时，“Total”栏以红色显示 ( 参照下图 )。
‧是否需要校正，根据设定的诊断规格值进行判断。
2
‧判定 Bad Y、Ave Y 时，会考虑“Reel InitPos. Offset ( 料带初始位置偏移量 )”。
诊
“Total”栏的背景颜色
以Ave Y为例
断
、
校
正
内
容
与
校
正
步
骤
以红色显示
0.100
0.050
0.000
在诊断规格值范围内
以白色显示
以红色显示
65204-R9-00
2-12
yamaha smt technology qq group no.71334041

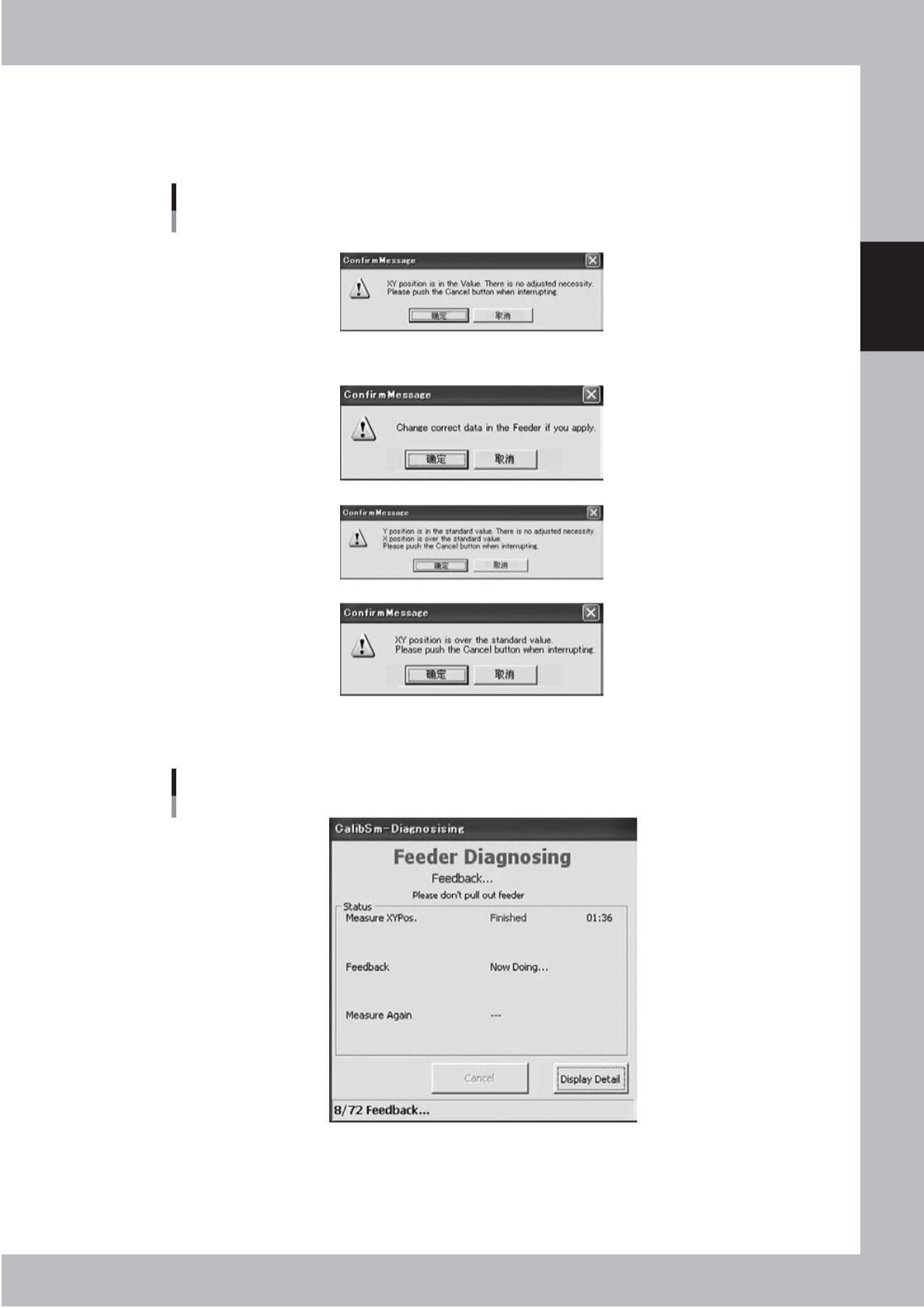

3 进行反馈与确认测量结果。
XY 位置测量完后，会显示提示对话框。按照提示对话框的提示，点击 [ 确定 ] 按钮或 [ 取消 ] 按钮。
点击 [ 取消 ] 按钮时，测量、调整到此结束。
XY位置的测量结果
○ 在规格值范围内时
2
诊
○ 超过规格值范围时
X: OK、Y: NG
断
、
校
正
内
容
与
校
正
步
骤
X: NG、Y: OK
X: NG、Y: NG
66210-R9-00
在规格值范围外时，如果点击 [ 确定 ] 按钮，会自动进行 Y 方向的反馈与确认测量结果。
反馈
66211-R9-10
2-13
