4 进 行 反 馈 与 确 认 测 量 结 果 。 X Y 位 置 测 量 完 后 ， 会 显 示 提 示 对 话 框 。 按 照 提 示 对 话 框 的 提 示 ， 点 击 [ 确 定 ] 按钮 或 [ 取 消 ] 按钮 。 点 击 [ 取 消 ] 按 钮 时 ， 测 量 、 调 整 到 此 结 束 。 XY 位置的测量结果 ○ 在规格值 范围内时 2 诊 ○ 超过规格 值范围时 X: OK 、 Y: NG 断 、 校 正 内 容 与…
3 测量 XY 的位置。
1. 按照画面提示，将标准料带装入送料器。
2. 重新将送料器安装在 SS 吸附位置调整仪上。
3. 点击 [ 确定 ] 按钮，开始测量、调整。
c 注意
务必将伸出送料器前端的标准料带长度控制在 2cm 以下。如果伸出过长，标准料带会在测量、调整途中用完。
2
确认对话框
诊
断
、
校
正
内
容
与
校
正
步
骤
66219-R9-00
测量途中，如果点击 [Cancel ( 取消 )] 按钮，将终止测量。如果点击 [Display Detail ( 详细显示 )] 按钮，
则以曲线图和表格的形式实时显示测量中的测量结果。此时，如果再次点击 [Display Detail ( 详细显示 )]
按钮，则详细显示画面返回隐藏状态。
测量中
66220-R9-10
2-20
yamaha smt technology qq group no.71334041

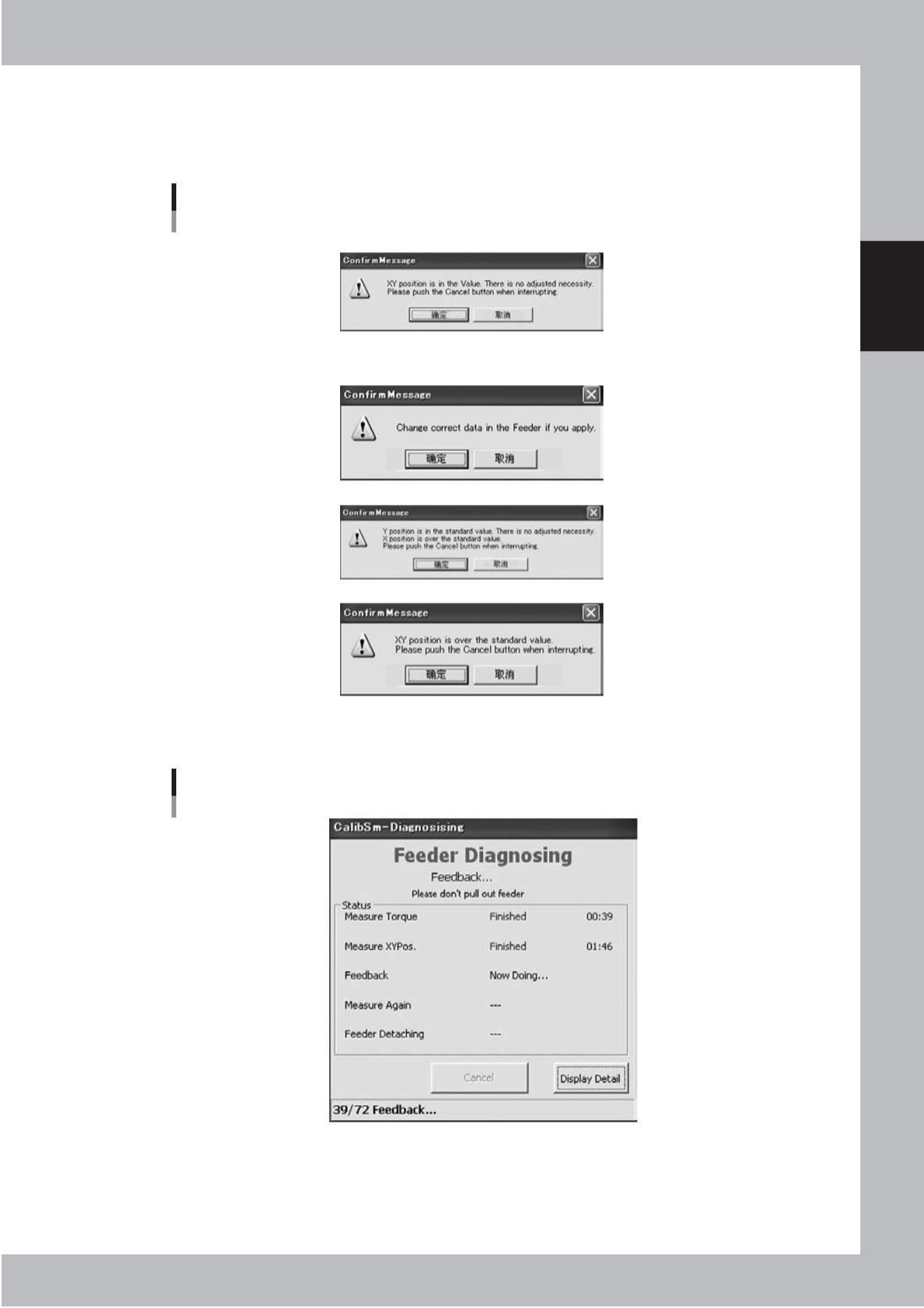

4 进行反馈与确认测量结果。
XY 位置测量完后，会显示提示对话框。按照提示对话框的提示，点击 [ 确定 ] 按钮或 [ 取消 ] 按钮。
点击 [ 取消 ] 按钮时，测量、调整到此结束。
XY位置的测量结果
○ 在规格值范围内时
2
诊
○ 超过规格值范围时
X: OK、Y: NG
断
、
校
正
内
容
与
校
正
步
骤
X: NG、Y: OK
X: NG、Y: NG
66221-R9-00
在规格值范围外时，点击 [ 确定 ] 按钮，会自动进行 Y 方向的反馈与确认测量结果。
反馈
66222-R9-10
2-21
yamaha smt technology qq group no.71334041
确认测量结果
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66223-R9-10
5 测量送料器的装卸。
显示开始测量装卸的确认对话框之后，插入并拔出送料器，点击 [ 确定 ] 按钮。
装卸确认对话框
66224-R9-00
再次按照画面提示插入并拔出送料器之后，点击 [ 确定 ] 按钮。
确认对话框
66225-R9-00
2-22
