2.1.4 确认测量结果超过规格范围时的处理方法
项目 处理方法
‧ 重新测量、调整
Bad Y、Range Y、Ave Y 在规格范围外
Bad X、Ave X 在规格范围外
Range X 在规格范围外
‧ 增加测量 XY 位置的测量圈数
‧ 调整垫片，重新测量、调整
‧ 更换链齿轮
‧ 修改规格值
2
2.1.5 全诊断
诊
断
全诊断，是在通常诊断的基础上增加 XY 位置以外的检查，即增加测量电机扭矩和测量送料器的装卸，并判断送料
器是否异常的功能。全诊断的设置方法，参照本章“1.2 诊断内容的设置”。
、 w
校
正
警告
测量、调整过程中，切勿将送料器从 SS 吸附位置调整仪中拔出。
1 将调整模式切换为全诊断。
内
容
与
校
正
步
骤

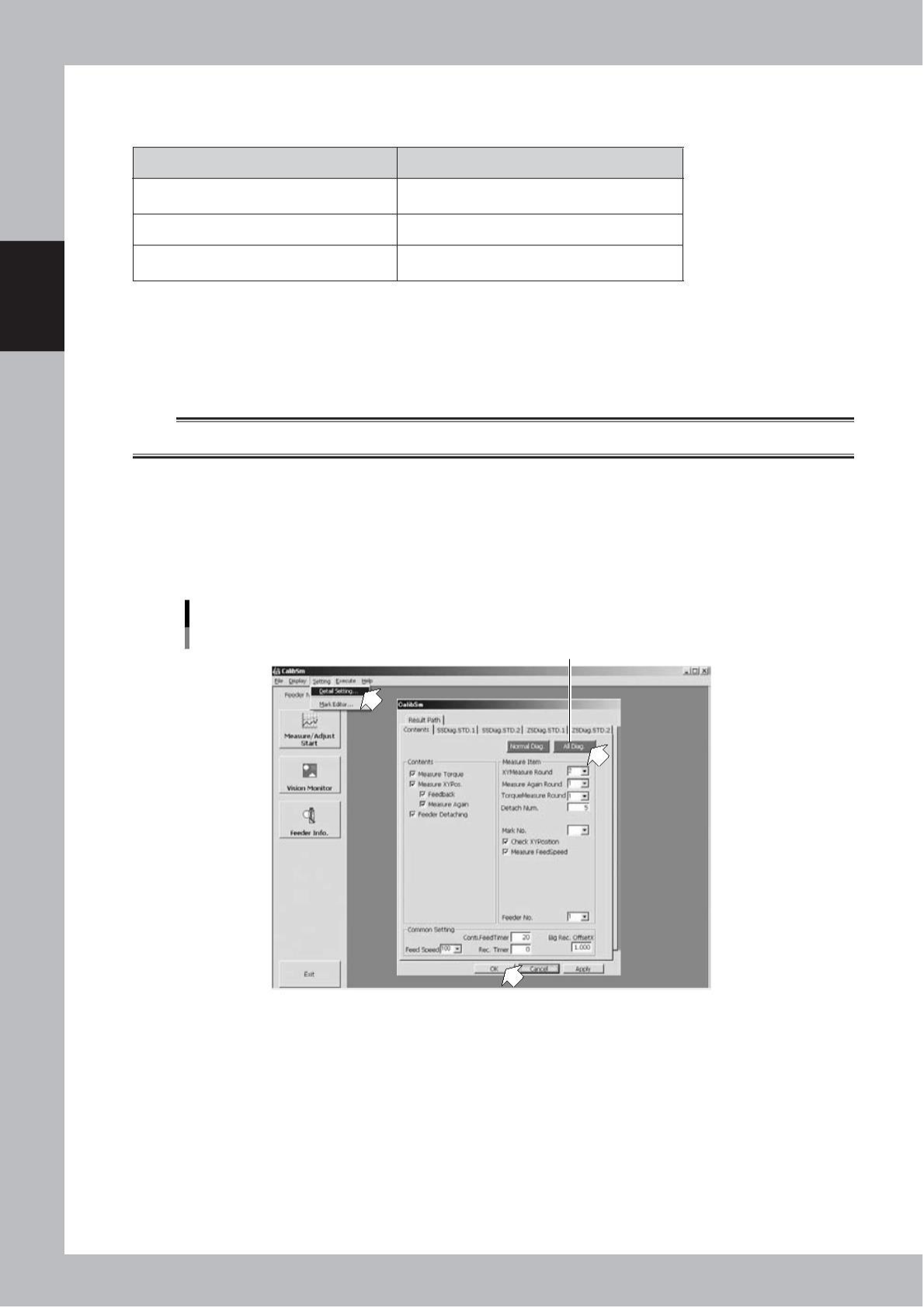

1. 选择菜单栏的“Setting”-“Detail Setting ( 详细设置 )”命令，打开详细设置画面。
2. 按 [All Diag. ( 全诊断 )] 按钮，调整模式切换为全诊断。
3. 按 [OK] 按钮，保存设置。
全诊断
[All Diag. (全诊断)]按钮
66232-R9-00
2-18
yamaha smt technology qq group no.71334041

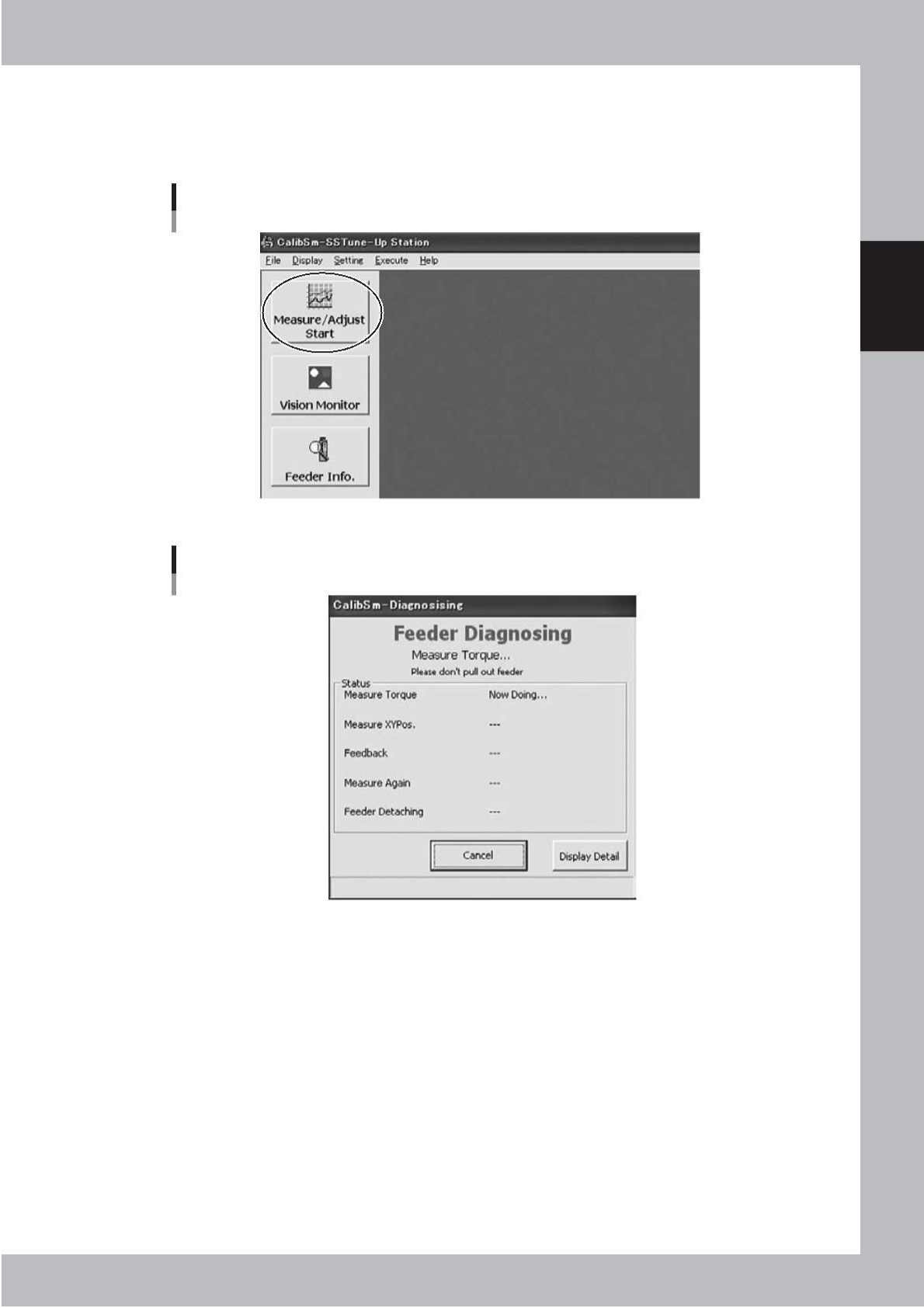

2 测量扭矩。
将送料器安装在 SS 吸附位置调整仪上。
点击 [Measure / Adjust Start ( 开始测量、调整 )] 按钮后，开始测量扭矩。
菜单
2
诊
断
、
校
正
内
容
与
校
正
步
骤
66217-R9-00
测量扭矩
66218-R9-10
2-19
yamaha smt technology qq group no.71334041

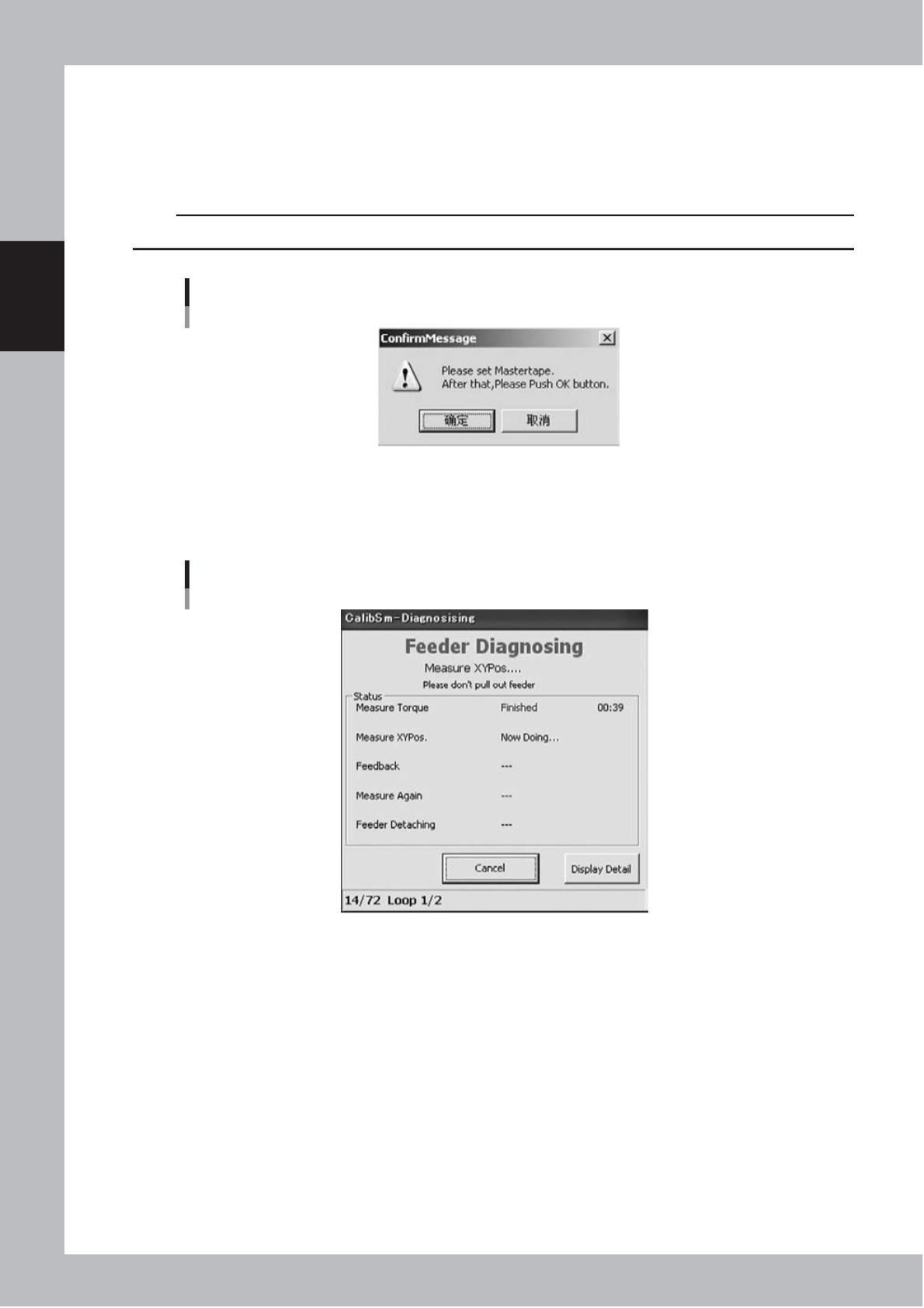

3 测量 XY 的位置。
1. 按照画面提示，将标准料带装入送料器。
2. 重新将送料器安装在 SS 吸附位置调整仪上。
3. 点击 [ 确定 ] 按钮，开始测量、调整。
c 注意
务必将伸出送料器前端的标准料带长度控制在 2cm 以下。如果伸出过长，标准料带会在测量、调整途中用完。
2
确认对话框
诊
断
、
校
正
内
容
与
校
正
步
骤
66219-R9-00
测量途中，如果点击 [Cancel ( 取消 )] 按钮，将终止测量。如果点击 [Display Detail ( 详细显示 )] 按钮，
则以曲线图和表格的形式实时显示测量中的测量结果。此时，如果再次点击 [Display Detail ( 详细显示 )]
按钮，则详细显示画面返回隐藏状态。
测量中
66220-R9-10
2-20
