Intelligent Sti ck Feeder 操作手册 1.2 规格 Pag e 1-7 1.2.3 安装杆的个数 可以安装杆的个数最多为 3 个。 但是，因供给方法 ( 切掉杆端部供给芯片的 方法 / 使用区块滑道供给芯片 的方法、详 细内容请参照 2.1 芯片供给方法的选择 ) 不同、也受到杆和芯片 尺寸的限制。 通知 杆的安装，原则上限于同一品种。 安装不同品种的杆时，由于不能进行适合于各个杆的振动调整，可能产生不能正常…
Intelligent Stick Feeder
操作手册
1.2
规格
Page 1-6
关于对应芯片
•
杆的注意事项
由于芯片的形状、杆的形状不同，会出现在规格型号范围内却不能对应的情况。因此有必要将杆安
装到供料器上传送芯片，并确认供给状态。
举例如下。
①
杆的弯曲刚性高时，有不能安装到供料器上的情况
本供料器在杆弯曲的状态下进行安装。因此，如果杆的弯曲刚性高就不能充分弯曲杆而导致无法将
其安装到供料器上。
②
杆内芯片的上下方向的间隙较小时，有不能供给芯片的情况
如果杆与芯片的上下方向的间隙较小，杆安装时芯片聚积在弯曲部，不能供给芯片。
③
由于芯片高度低，在杆内芯片的上下方向的间隙较大时，有不能供给芯片的情况
芯片的高度低，在杆和芯片的上下方向的间隙较大，在传送芯片的吸着位置上，后面的芯片钻入前
面的芯片的下面，或者发生搁浅的现象，不能供给芯片。
④
在杆的内部，芯片下面和杆的接有触面积小时，有不能供给芯片的情况
芯片下面和杆的接触面积小时，不能完全把振动传导给芯片，导致不能传送芯片。另外，即使传送
了芯片，但由于不能满足供给节拍也将导致供给不畅。
(
请参照
3.2
动作条件
)
(
请参照
3.4
调整中的故障检修
)
⑤
即使杆倾斜也不能顺畅传送芯片，或者在中途卡住时，有不能供给芯片的情况
INSF-C-OMA01-A01-01
Intelligent Stick Feeder
操作手册
1.2
规格
Page 1-7
1.2.3
安装杆的个数
可以安装杆的个数最多为
3
个。
但是，因供给方法
(
切掉杆端部供给芯片的方法
/
使用区块滑道供给芯片的方法、详细内容请参照
2.1
芯片供给方法的选择
)
不同、也受到杆和芯片尺寸的限制。
通知
杆的安装，原则上限于同一品种。
安装不同品种的杆时，由于不能进行适合于各个杆的振动调整，可能产生不能正常供
给芯片的情况。不同品种的贴装，有必要确认实际芯片的传送、供给状态。
各供给状态的可安装杆的个数如下所示。
1.
切掉杆的端部使用时
可安装的杆数，请遵循表
1.1
。
2.
使用区块滑道时
可安装的杆数，请遵循表
1.1
、表
1.2
中个数少的一个。
表
1.1
杆宽度
(Ws)
与可安装杆数的关系
杆宽度
Ws (mm)
可安装杆数
19
以下
3
个
超过
19 ~ 28
以下
2
个
超过
28 ~ 34
以下
1
个
表
1.2
芯片宽度
(Ws)
与可安装杆数的关系
芯片宽度
W (mm)
可安装杆数
16
以下
3
个
超过
16 ~ 25
以下
2
个
超过
25 ~ 31
以下
1
个
可安装的杆数
3
个
可安装的杆数
2
个
可安装的杆数
1
个
INSF-003E
INSF-004E
INSF-005E
INSF-C-OMA01-A01-01
Intelligent Stick Feeder
操作手册
1.2
规格

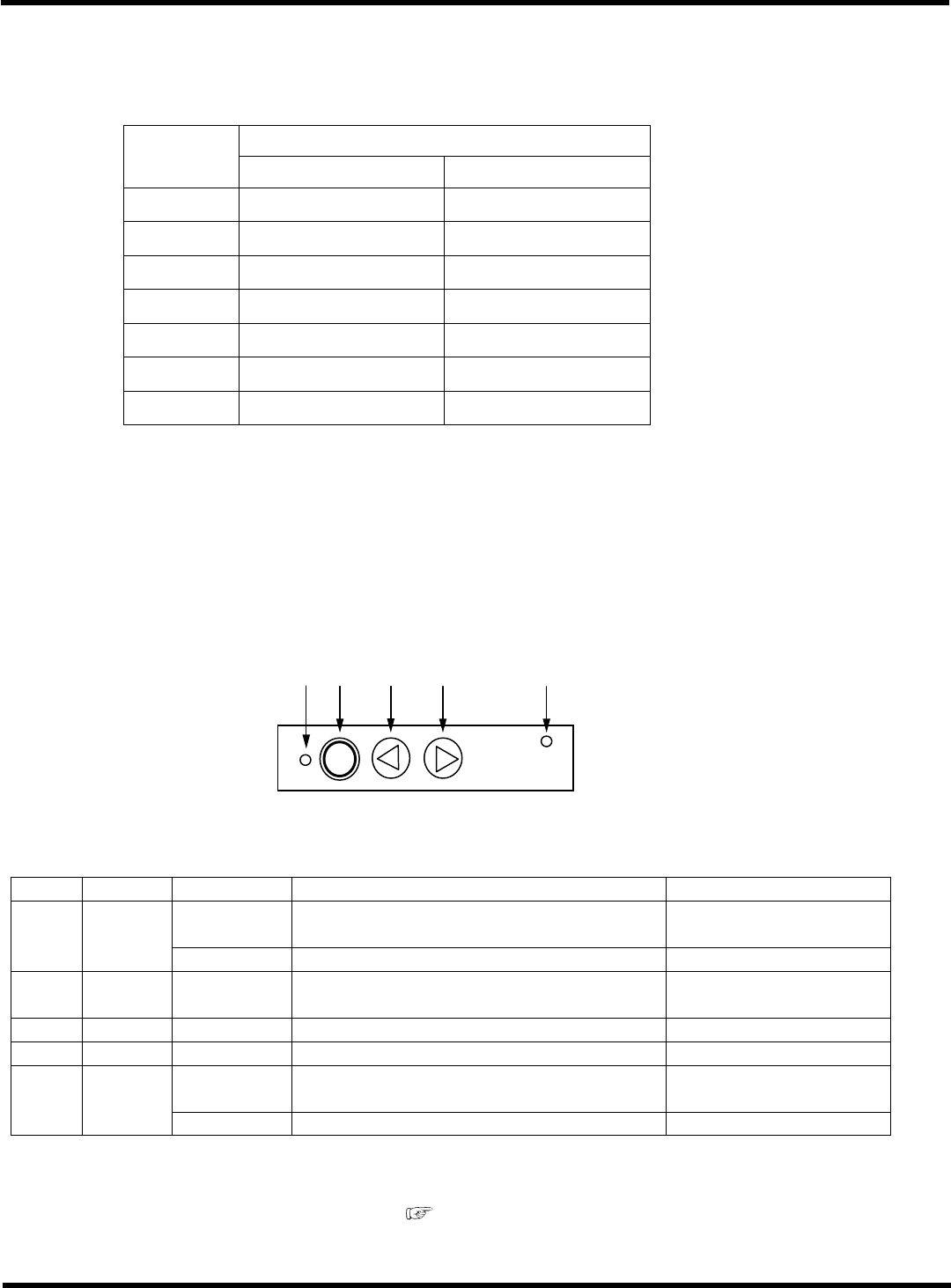

Page 1-8
1.2.4
对应的贴装机机种
|
:
对应
–:
无设定
对应吸头
机种
通用吸头
(8
吸嘴
)
多功能吸头
CM602-L
|
|
CM232-M
|
|
CM101-D
|
|
CM212-M
|
∗
1
CM401-L/M
|
–
CM402-L/M
|
–
DT401-F/M
|
–
∗
1:
执行软件版本升级之后可对应。
关于详细情况，请向敝公司询问。
1.2.5
开关·
LED
功能
杆式供料器的开关操作部在自动运转时
(
通常动作时
)
和安装到全部交换台车上后的手动操作时
起不同的作用。基本上在通常动作时开关无效，
LED
也根据贴装机的指令亮灯、灭灯。
开关·
LED
详细说明
符号
类别
状态
通常动作
手动操作
∗
亮灯
显示电源已
ON
(
然后，根据贴装机的指令自动灭灯。
)
显示电源
ON
a
部
LED
灭灯
通常的状态
显示电源
OFF
b
部
开关
按压
/
松开
无效
按压
:
振动
ON
松开
:
振动
OFF
c
部
开关
按压
/
松开
无效
无效
d
部
开关
按压
/
松开
无效
无效
亮灯
可以从供料器拉出
无效
(
手动时不亮灯
)
e
部
LED
灭灯
不可以从供料器拉出
无效
∗
杆式供料器的电源开关处于实装模式时，可以手动操作。杆式供料器的电源开关处于实装模式是
进行通常动作的前提。
关于电源开关的详细说明
(
请参照
3.3
调整
3.3.2.
供料器驱动
)
abcde
INSF-006E
INSF-C-OMA01-A01-01
