I ntelligent Stick Feed er 操作手册 2.1 芯片供给方法的选择 Page 2-4 2. 吸着高度切换板的选择 根据杆的高度选择安装吸着高度切换板。 杆的高度 杆的高度与使用吸着高度切换板的关系 杆高度 H s ( mm) 吸着高度切换板的使用组合 Hs ≤ 7 + + 7 < Hs ≤ 14 + 14 < Hs ≤ 21 + 21 < Hs ≤ 28 ∗ 使用…
Intelligent Stick Feeder
操作手册
2.1 芯片供给方法的选择
Page 2-3
2.1.1
切掉杆端部的芯片供给
切掉杆端部的芯片供给切掉杆端部的芯片供给
切掉杆端部的芯片供给
必要的准备项目
有必要准备以下 2 项。
1.
切掉杆端部
请使用钳子等作为工具。
切割部分的尺寸请参考下图。
请除去毛边、切削碎屑。(可能成为芯片搬送不良的原因。)
•
芯片的长度 (L mm) 和切割尺寸 (Lc mm) 的关系
以下清楚显示了对应芯片长度的切割方法，请参考。
芯片长度 (L mm) 切割尺寸 (Lc mm)
L
≤
10
1.2 L
L
>
10
1.5 L
•
关于切割尺寸 (Hc)
请切实按规定的尺寸在水平方向切割。
使用特殊的吸嘴时，请用不会相互干扰的尺寸。
INSF-010E
INSF-C-OMA02-A01-00
Intelligent Stick Feeder
操作手册
2.1 芯片供给方法的选择
Page 2-4
2.
吸着高度切换板的选择
根据杆的高度选择安装吸着高度切换板。
杆的高度
杆的高度与使用吸着高度切换板的关系
杆高度 Hs (mm) 吸着高度切换板的使用组合
Hs
≤
7
+
+
7
<
Hs
≤
14
+
14 < Hs ≤ 21
+
21 < Hs ≤ 28
∗
使用不同品种的杆时的条件是全部在相同的高度范围内。
名称
吸着高度切换板
吸着高度切换板
吸着高度切换板
杆的高度
Hs
≤
7
杆的高度
14
<
Hs
≤
21
杆的高度
7
<
Hs
≤
14
杆的高度
21
<
Hs
≤
28
INSF-011E
INSF-014E
INSF-012E
INSF-015E
INSF-C-OMA02-A01-00
INSF-013E
INSF-011P
1
2
3
Intelligent Stick Feeder
操作手册
2.1 芯片供给方法的选择
Page 2-5
2.1.2
使用区块滑道的芯片供给
使用区块滑道的芯片供给使用区块滑道的芯片供给
使用区块滑道的芯片供给
必要的准备项目

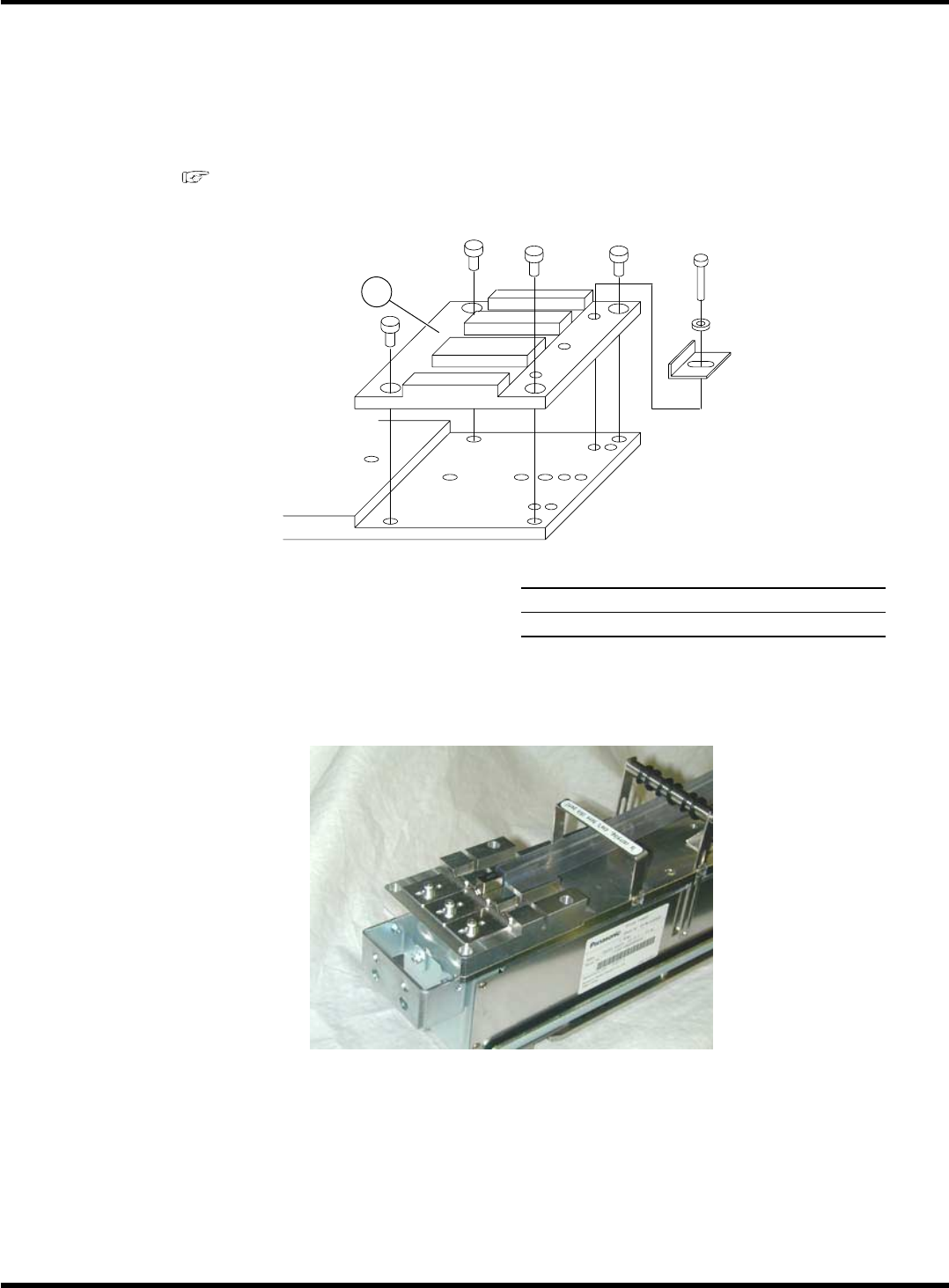

作为准备请先取下所有的吸着高度切换板
,
,
，然后安装区块滑道。
(
参照附录 A 区块滑道设计步骤)
(安装区块滑道后的状态)
名称
区块滑道
INSF-016E
INSF-012P
1
INSF-C-OMA02-A01-00
