首先测定芯片以及杆的必要部分的尺寸，依据该信息设计区块滑道。
有关芯片及杆规格的注意事项
1. 根据芯片及杆的形状会有不能完全将振动传导给芯片，造成芯片传送不良的情况。因此，即使芯片及
杆的形状在规格范围之内也有必要对之作出评价。
2. 即使芯片及杆的尺寸在最小侧超出规格范围，也可能安装到贴装机的主体及进行区块滑道的制作。但
有必要使用之前实际传送芯片，确认芯片的传送供给状态有无问题。
∗
关于芯片及杆的规格，
参照 1.2.1 对应芯片、1.2.2 对应杆。
A.1.1
芯片及杆尺寸的测定
芯片及杆尺寸的测定芯片及杆尺寸的测定
芯片及杆尺寸的测定

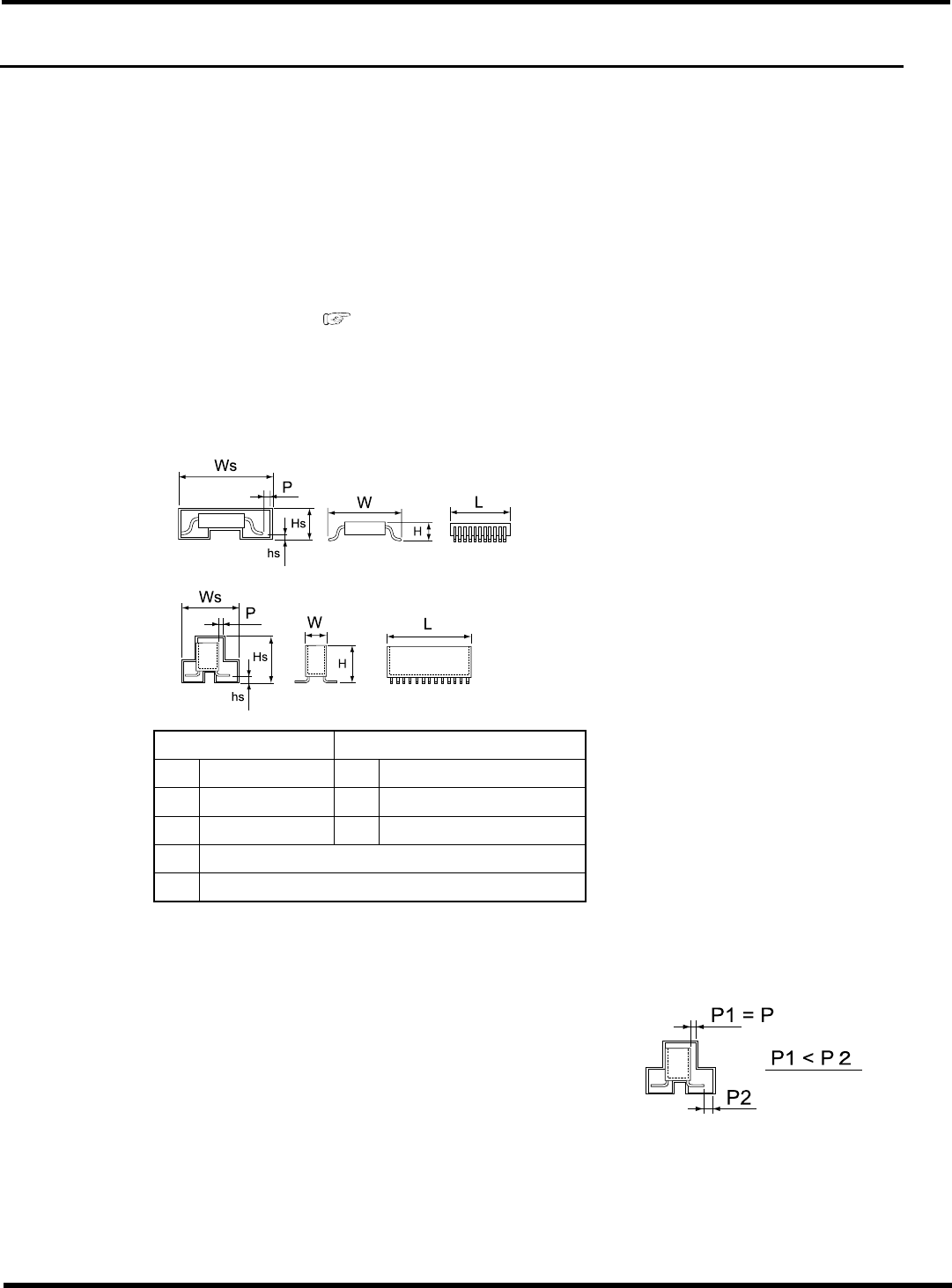

由于是专门设计，芯片及杆的信息是必要的。请使用游标卡尺对以下的尺寸进行正确测定。
例 1.
例 2.
∗
关于 P (芯片与杆间隙)
P 的意思是在杆内芯片横向水平移动时的可动范围。因此，在例 2 的情况下，如右图所示 P 即为
P1。
芯片 杆
W
芯片宽度
Ws
杆宽度
L
芯片长度
-
H
芯片高度
Hs
杆高度
hs
高度差
P
芯片与杆的间隙
INSF-C-OMA0A-A01-00
INSF-030E
INSF-031E
Intelligent Stick Feeder
操作手册
A.1 区块滑道设计步骤
Page A-3
A.1.2
杆安装个数的决定
杆安装个数的决定杆安装个数的决定
杆安装个数的决定

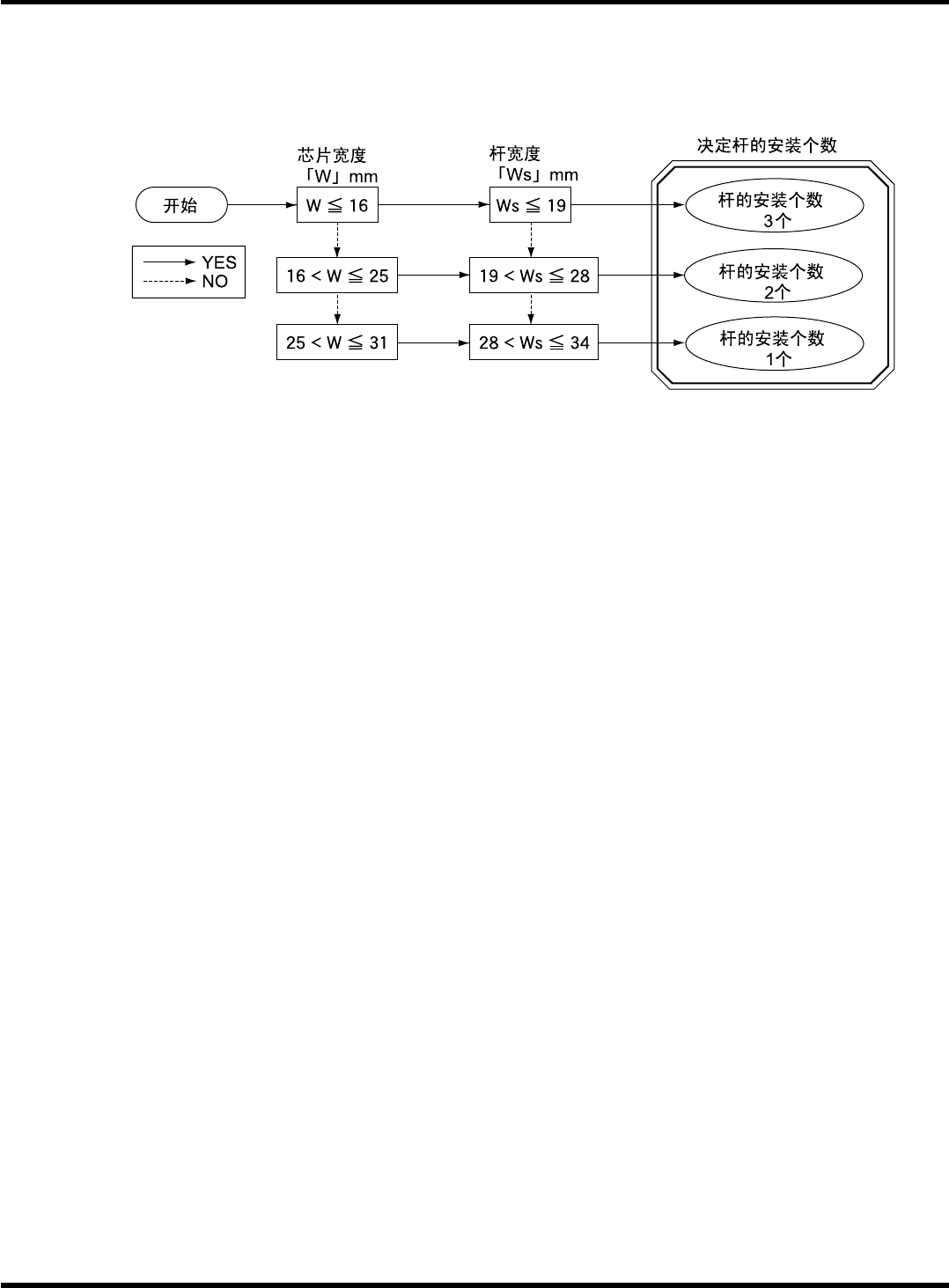

杆安装个数由芯片宽度及杆宽度决定。请按照下面的方法决定杆安装个数。
A.1.3
图纸的制作
图纸的制作图纸的制作
图纸的制作
依据测定得出的信息及基本图纸进行设计。
NSF-032C
INSF-C-OMA0A-A01-00
