I ntelligent Stick Feed er 操作手册 Page 4-1 4. 4. 实装 实装 实装 实装 在本章中对调整后的杆式供料器安装到贴装机上的安装位置、 实装中芯片的补给方法进行 了说明。 INS F-C- OM A04-A 00-00
Intelligent Stick Feeder
操作手册
3.4 调整中的故障检修
Page 3-16
C)
在吸着位置的芯片飞出，或是钻到后一个芯片下与之重叠时
→
减小振动振幅
(
参照 3.3.4 调整振动振幅旋扭)
→
减小棒形的弯曲度
(
参照 3.3.5 杆的弯曲度的调整和吸着芯片的水平状态的确保)
使用切掉端部的杆时
→
变更杆前端的切掉部分的尺寸
1.减小 Lc (Lc
>
L)
2.增大 Hc
使用区块滑时
→
增大滑道深度的尺寸
∗
请保证滑道的深度的尺寸小于元件高度的尺寸。若比元件的尺寸大，区块滑道会对贴装机有干扰。
另外，滑道的深度尺寸过大，在贴装机吸着芯片后上升时，芯片容易刮滑道侧壁，产生吸着错误，
因此请避免使深度过大。
滑道深度
INSF-028E
INSF-C-OMA03-A01-00
INTF-027E
Intelligent Stick Feeder
操作手册
Page 4-1
4.
4.
实装
实装实装
实装
在本章中对调整后的杆式供料器安装到贴装机上的安装位置、实装中芯片的补给方法进行
了说明。
INSF-C-OMA04-A00-00
Intelligent Stick Feeder
操作手册
4.1 安装到贴装机的方法
Page 4-2
4.
4.1
安装到贴装机的方法
安装到贴装机的方法安装到贴装机的方法
安装到贴装机的方法
在本节中对将智能杆式供料器安装到贴装机的方法进行了说明。
•

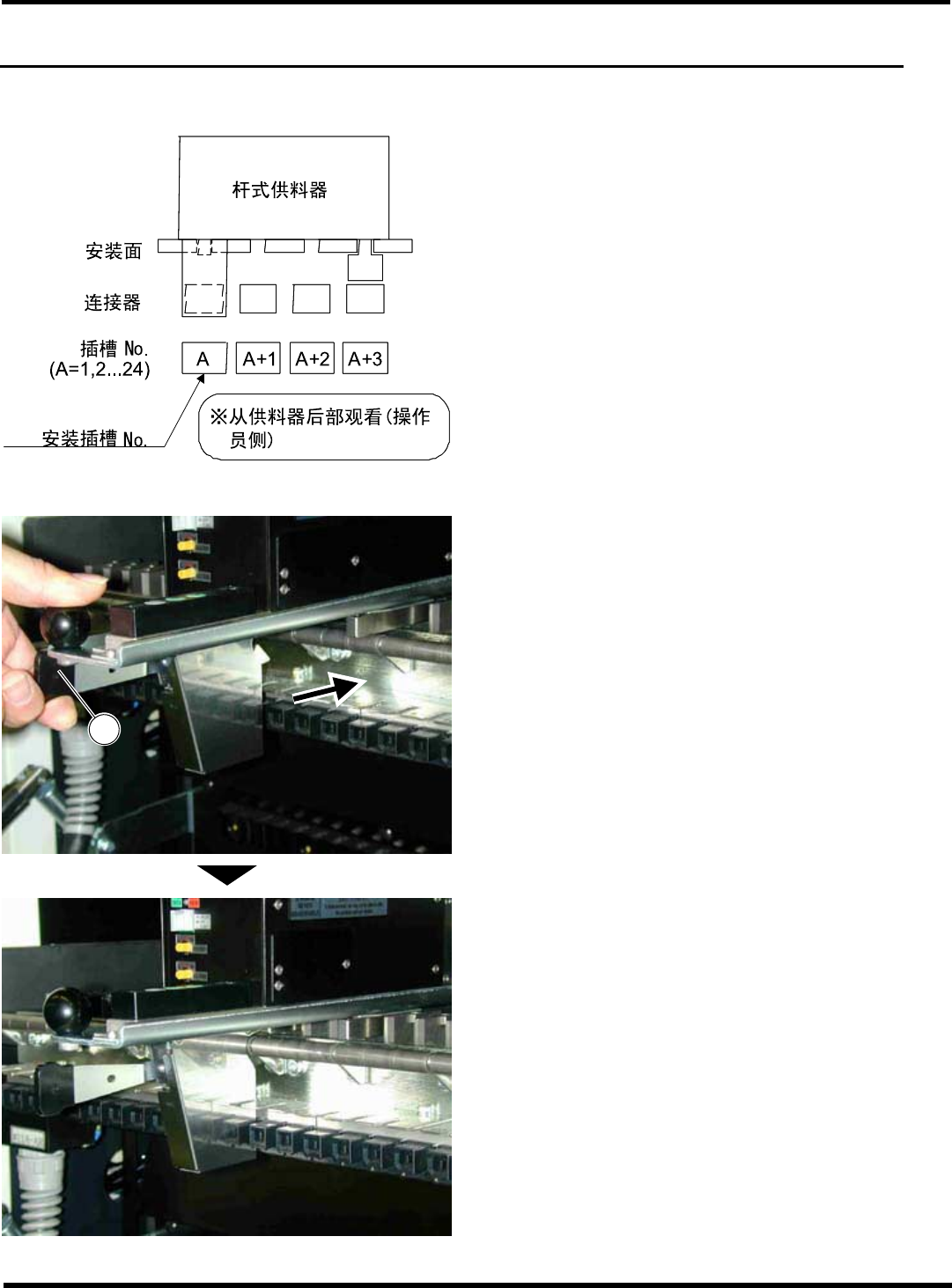

与全部交换台车的安装插槽 No.对应的杆式供
料器的安装位置如左图所示。
•
左图表示应将供料器安装到插槽 No.A。
•
供料器可以安装到插槽 No.1 ~ 24 的任何一个
上。另外，一台全部交换台车上最多可安装 6
台供料器。
1.
将杆式供料器安装到全部交换台车上，抬
起夹紧把手
c
，将供料器插入到内部。
2.
确认将供料器插入最内部后，松开夹紧把
手。
∗
此时，请确认供料器确实固定在全部交换台车
上。
INSF-029C
INSF-031P
1
INSF-C-OMA04-A01-00
INSF-032P
