I ntelligent Stick Feed er 操作手册 3.3 调整 Page 3-9 B) 使用区块滑道时 14. 将止动器 接触到区块侧面的状态下固 定。 ∗ 区块是为芯片专门设计的，所以没必要调整吸 着位置。 15. 直到杆的前端碰到并停下来为止，插进到 区块滑道的入口 。 ∗ 关于杆的插入及固定方法 ( 参照步骤 7. ~ 8. 及 10. ~ 12. ) INS F-C- OM A03-A 01-00 IN S…
Intelligent Stick Feeder
操作手册
3.3 调整
Page 3-8
INSF-014P
1
8.
放倒杆的支架。
∗
放倒杆支架的方法
(参照
步骤 11.)
9.
插入杆。
∗
如左图所示插入杆。
10.
调整杆的位置。
∗
为不粘贴到双面胶带使杆浮起的状态下，把切
割后的杆的端部接触到止动器
上。同时，把
杆的宽方向的中线对准止动器
的 X 方向的中
线后用双面胶带固定。
11.
立起杆的支架。
12.
固定杆。
•
取下杆时，将杆轻轻抬起，在杆的支架
拉起
的状态下放倒。
13.
用杆横导轨将杆固定。
•
用杆横导轨，从杆的两侧夹住杆使之固定。
固定解除
固定
INSF-C-OMA03-A01-00
INSF-037P
INSF-013P
1
Ｘ
ＸＸ
Ｘ
Intelligent Stick Feeder
操作手册
3.3 调整
Page 3-9
B) 使用区块滑道时
14.
将止动器
接触到区块侧面的状态下固
定。
∗
区块是为芯片专门设计的，所以没必要调整吸
着位置。
15.
直到杆的前端碰到并停下来为止，插进到
区块滑道的入口
。
∗
关于杆的插入及固定方法
(
参照步骤 7. ~ 8.及 10. ~ 12.)
INSF-C-OMA03-A01-00
INSF-010P
1
2
Intelligent Stick Feeder
操作手册
3.3 调整
Page 3-10
3.3.2
供料器驱动
供料器驱动供料器驱动
供料器驱动
1.
将供料器安装到全部交换台车上。
•
调整时对安装供料器的插槽的位置没有规定。
(参照
4.1 安装到贴装机的方法)
2.
接通供料器电源。
•

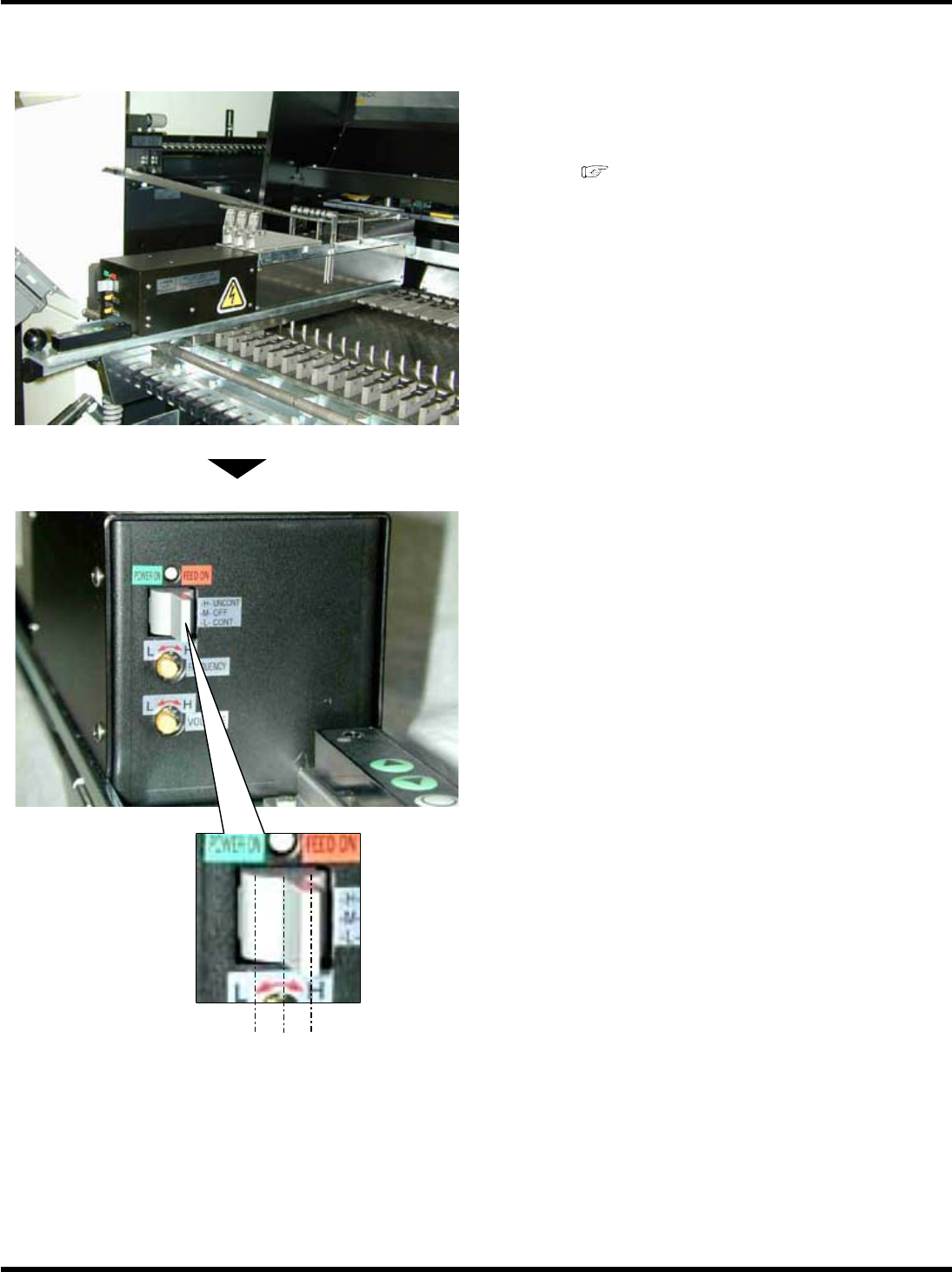

有三种模式的电源开关。
电源 ON (常时振动模式)
一般处于振动的状态下。
电源 ON (实装模式)
根据贴装机的信号切换振动 ON / OFF。
电源 OFF
∗
调整时，请切换至
电源 ON (常时振动模式)。
(左) (中) (右)
INSF-038P
INSF-017P
INSF-C-OMA03-A01-00
