Intelligent Stick Feeder
操作手册
3.3 调整
Page 3-10
3.3.2
供料器驱动
供料器驱动供料器驱动
供料器驱动
1.
将供料器安装到全部交换台车上。
•
调整时对安装供料器的插槽的位置没有规定。
(参照
4.1 安装到贴装机的方法)
2.
接通供料器电源。
•
有三种模式的电源开关。
电源 ON (常时振动模式)
一般处于振动的状态下。
电源 ON (实装模式)
根据贴装机的信号切换振动 ON / OFF。
电源 OFF
∗
调整时，请切换至
电源 ON (常时振动模式)。
(左) (中) (右)
INSF-038P
INSF-017P
INSF-C-OMA03-A01-00
Intelligent Stick Feeder
操作手册
3.3 调整
Page 3-11
3.3.3
调整共振点
调整共振点调整共振点
调整共振点
调整部位
:
振动频率调整旋钮
1.
用一字螺丝刀
旋转振动频率调整旋钮，
使其与供料器的共振点一致。
•
旋钮向右旋转，频率提高。
•
共振点是振动音量最大时旋钮的位置。
∗
此时，为防止芯片飞出，请将振动频率调整旋
钮调到 Min ~ Max 的中间位置附近。
(参照
3.3.4 调整振动振幅)
•
因以下参数不同共振点也各不相同。
安装杆的种类
安装杆的个数
∗
请根据上记参数的改变进行相应的调整。并且，
调整共振点时请不要接触振动部，如果接触，
共振点发生改变就不能进行正确调整。
∗
因共振点随时间推移发生改变，所以随着时间
推移，振动振幅有可能减小。此时，请再次调
整共振点。
3.3.4
调整振动振幅
调整振动振幅调整振动振幅
调整振动振幅
调整部位
:
振动振幅调整旋钮

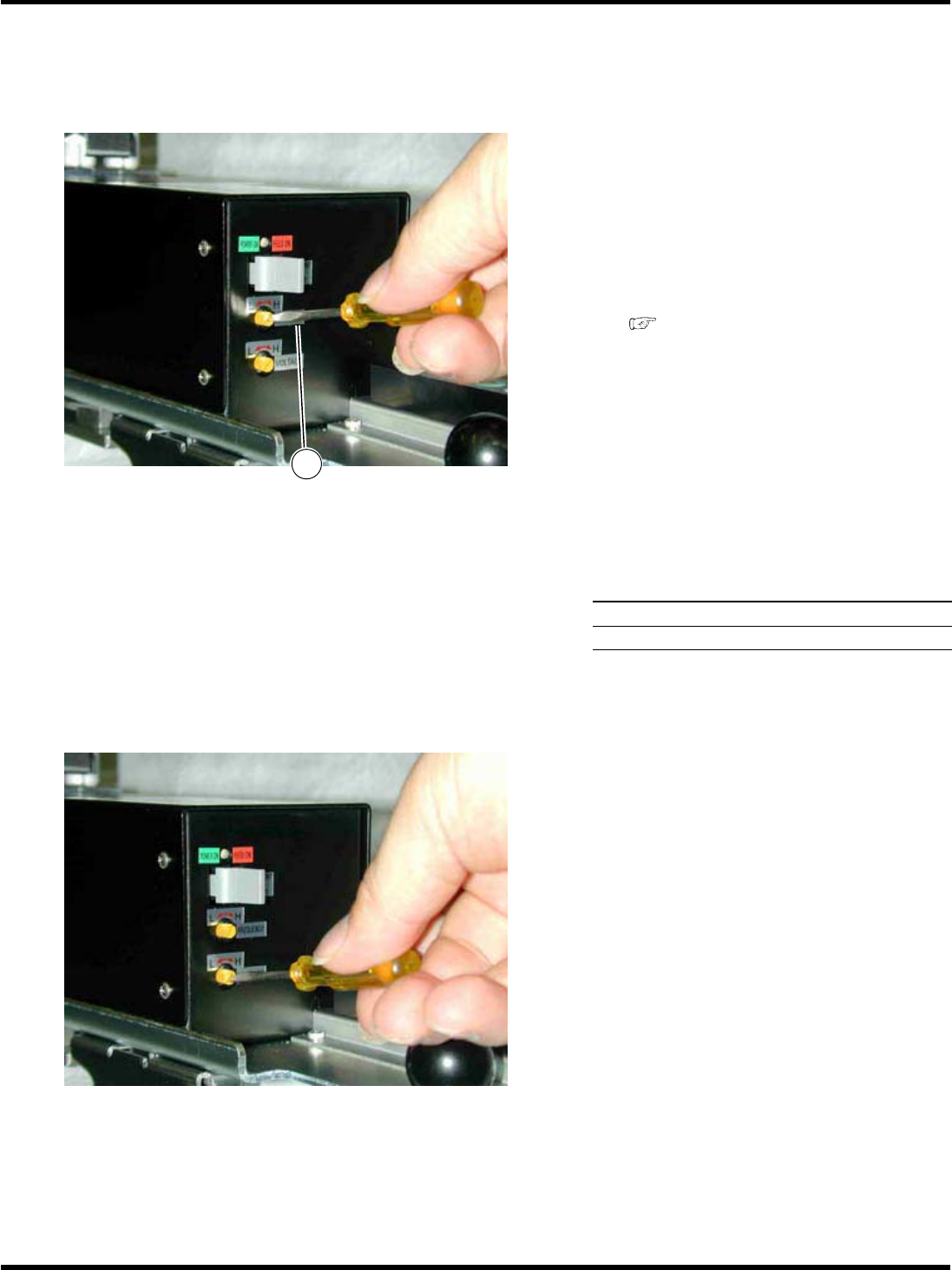

1.
用一字螺丝刀旋转振动振幅调整旋钮，调
整振幅 (振动强度)。
•
旋钮向右旋转，振幅变大。
•
如果振幅加大，芯片的传送速度也将变快。
∗
如果振动振幅过大，芯片的传送速度反而降低，
在吸着位置的芯片飞出来的危险性就会增大。
名称
一字螺丝刀
INSF-025P
INSF-C-OMA03-A01-00
INSF-024P
1
