Intelligent Stick Feeder
操作手册
Page 4-1
4.
4.
实装
实装实装
实装
在本章中对调整后的杆式供料器安装到贴装机上的安装位置、实装中芯片的补给方法进行
了说明。
INSF-C-OMA04-A00-00
Intelligent Stick Feeder
操作手册
4.1 安装到贴装机的方法
Page 4-2
4.
4.1
安装到贴装机的方法
安装到贴装机的方法安装到贴装机的方法
安装到贴装机的方法
在本节中对将智能杆式供料器安装到贴装机的方法进行了说明。
•
与全部交换台车的安装插槽 No.对应的杆式供
料器的安装位置如左图所示。
•
左图表示应将供料器安装到插槽 No.A。
•
供料器可以安装到插槽 No.1 ~ 24 的任何一个
上。另外，一台全部交换台车上最多可安装 6
台供料器。
1.
将杆式供料器安装到全部交换台车上，抬
起夹紧把手
c
，将供料器插入到内部。
2.
确认将供料器插入最内部后，松开夹紧把
手。
∗
此时，请确认供料器确实固定在全部交换台车
上。
INSF-029C
INSF-031P
1
INSF-C-OMA04-A01-00
INSF-032P
Intelligent Stick Feeder
操作手册
4.2
实装前的准备
Page 4-3
4.2
实装前的准备

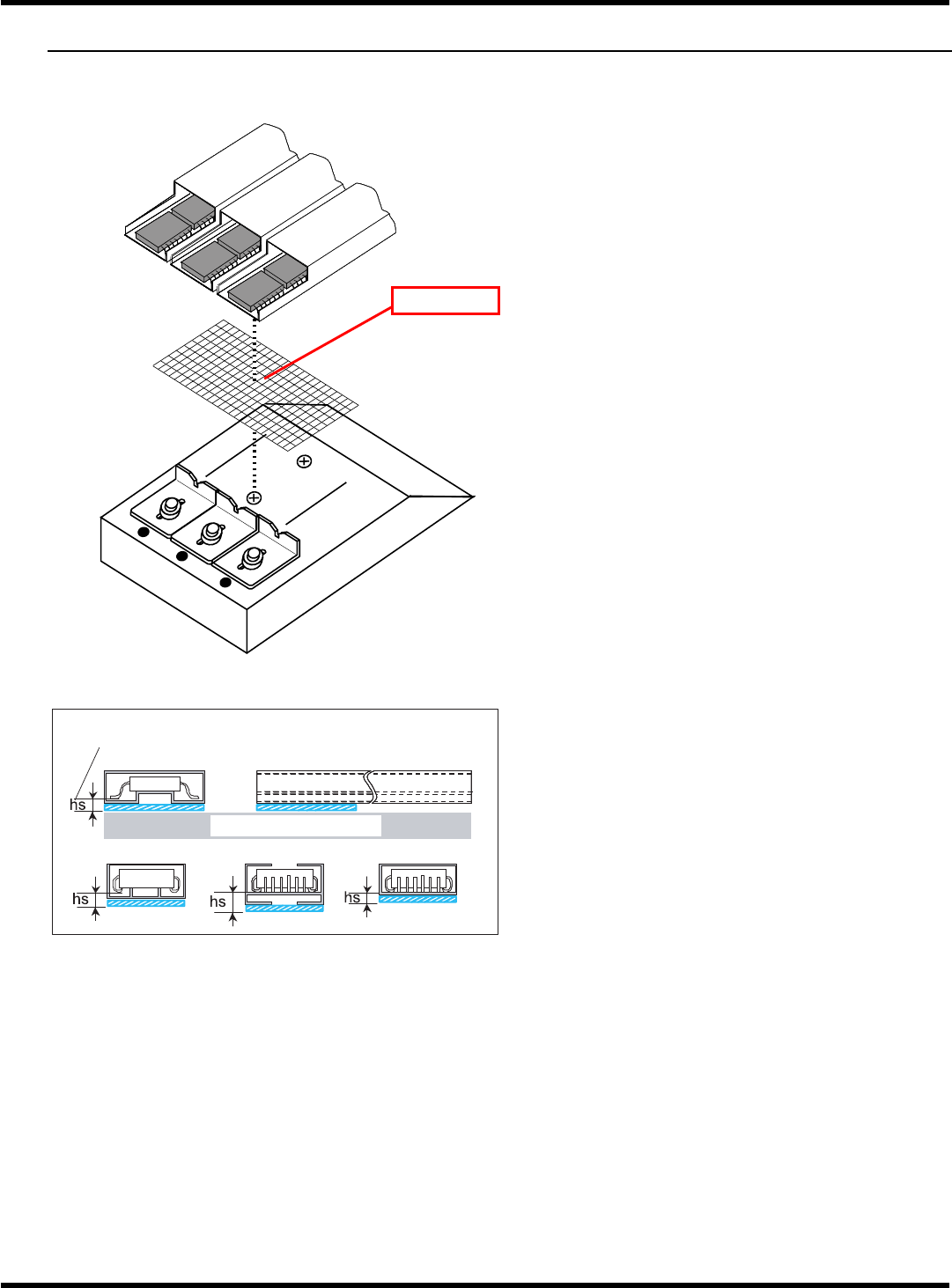

作为实装前的准备事项如下所示。
1.
输入吸着高度补偿值。
(
仅限于使用通用吸头
(8
吸嘴
)
的情况
)
∗
请实际测量元件下面的高度
(hs)
，然后将其作
为吸着高度补偿值数据输入贴装机主体的芯片
数据内。
∗
使用通用吸头
(8
吸嘴
)
时，因没有吸着高度自
动计测功能，请手工输入吸着高度补偿值。
∗
关于吸着高度补偿值的输入方法，请参照
PT
程序手册。
∗
关于包含双面胶带的管料贴装方法，请参照
3.3.1
杆的安装。
INSF-038E
包含双面胶带的厚度。
杆式供料器
INSF-C-OMA04-A01-01
INSF-037E
双面胶带
