Intelligent Stick Feeder
操作手册
3.2 动作条件
Page 3-3
INSF-019E
INSF-017E
3.2
动作条件
动作条件动作条件
动作条件
将杆式供料器安装到贴装机时，为了保证贴装机的吸着品质正常，除要符合芯片的吸着位置外还需
要将供给调整到满足以下 A) ~ C) 的动作条件的状态。
具体的调整方法在 3.3 调整中进行了说明。
A) 杆内的芯片应顺畅流动
B) 应满足供给节拍时间
C) 在吸着位置的吸嘴应保持水平状态
下面对各自的动作条件进行说明。
A) 杆内的芯片应顺畅流动
调整杆的弯曲度，使杆内的所有芯片不在中途停止而顺畅流动。
∗
一般来说，杆的弯曲度只要不使芯片堵塞，弯曲度越大效果越好。
杆的弯曲度
如果杆的弯曲度增大有可能导致芯片堵塞在弯
曲处。
如果杆的弯曲度减小会因振动导致芯片在中途
停止，有可能发生逆行。
芯片堵塞
芯片逆行
芯片停止
IN
S
F-
0
1
8
E
INSF-C-OMA03-A01-00
Intelligent Stick Feeder
操作手册
3.2 动作条件
Page 3-4
B) 应满足供给节拍时间
参考以下的算式，调整振幅 (振动强度) 使供给节拍计测值在标准值之内。
供给节拍时间 (S)
=
(L/30)
×
1.5 L: 芯片长度 (mm)
1. (L/30)
×
1.5
≤
2 (
s)
时
在与贴装机的动作关系上，最大容许值为 2.00 (s)，请尽量调整供给节拍时间使之接近标准
值。
2. (L/30)
×
1.5
>
2 (
s
) 时
请调整到标准值之内。
* 使用不同品种的芯片 (杆) 时，供给节拍时间的标准值为最长的芯片的值。
节拍时间的计测方法如下所示。
∗
节拍时间的计测，请使用秒表，并在杆的端部安装一个芯片的状态下进行。
留出一个芯片的空间
按住常时振动 ON 开关的同时按开始。
(关于开关的详细说明请参照
3.3 调整 3.3.2.供料器驱动)
在芯片到达止动器的瞬间，按下 STOP。此时的计测值为节拍时间。
C) 在吸着位置的芯片应保持水平状态。
调整振幅 (振动强度) 以防止吸着位置的芯片由于振动而被弹出，或钻到后面的芯片之下。
INSF-020E
INSF-022E
INSF-021E
INSF-023E
INSF-024E
INSF-C-OMA03-A01-00
Intelligent Stick Feeder
操作手册
3.3 调整
Page 3-5
INSF-026C
3.3
调整
调整调整
调整
在本节中对各个部分的调整进行了说明。
要求
请务必在全部交换台车上进行供料器的驱动。如果在其他场所进行供料器的驱动，将
会改变振动的特性，从而不能进行正确的调整。

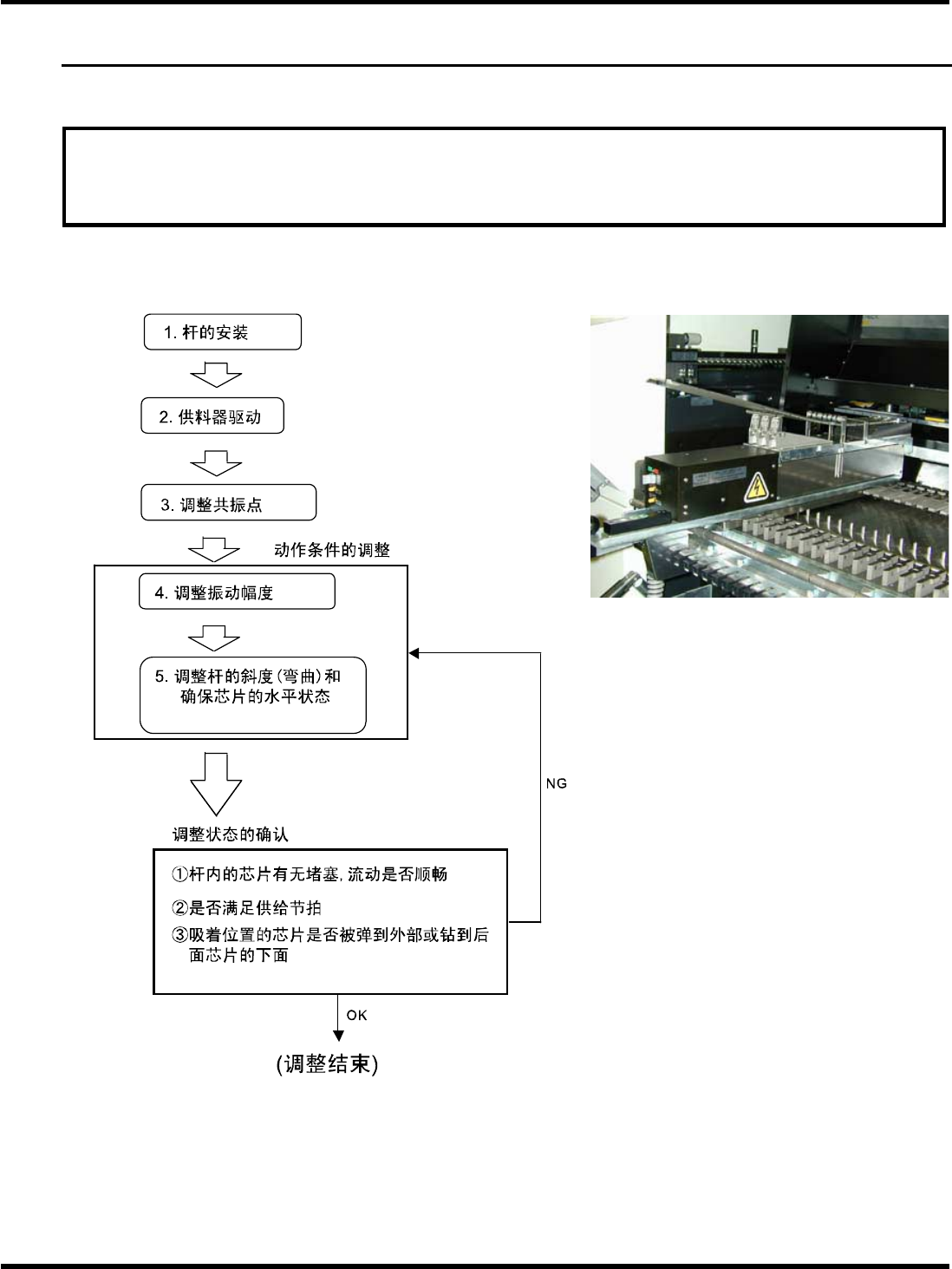

调整步骤
INSF-C-OMA03-A01-00
