Üzemeltetési útmutató SIPLACE HS-50 3 Mi a teendő ...
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 3.7 A felszerelés kicserélése
109
. 3
3.7 - 1 ábra A cserélhet
ő
alkatrészadagoló asztal cseréje
(1) Nyomógomb az AR-asztallap felemeléséhez és leeresztéséhez
(2) Csatlakozódugó a tápkábel csatlakoztatásához
(3) AR-asztallap (emelhető és felhajtható)
(4) cserélhető alkatrészadagoló asztal
(5) Fül
(6) Hevederhulladék tartály
(7) A központosító furatok a központosító-stiftek számára
(8) A cserélhető alkatrészadagoló asztal és a gép-állványzat közötti oszlop
3
3 Mi a teendő ... Üzemeltetési útmutató SIPLACE HS-50
3.7 A felszerelés kicserélése Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
110
3.7.2.1 A cserélhető alkatrészadagoló asztal kiemelése
Æ Kattintson az állomás-számítógép kezelői felületének alapnézete szimbólumra (A
feldolgozás leállítása) Az állomás addig ültet be, amíg az aktuális NYÁK-ok beültetése meg
nem történik és a köztes- vagy a kihordó-szalagra nem kerülnek, vagyis amíg a feldolgozási
szalagok üresen nem futnak.
Æ Kattintson az alapnézet szimbólumcsíkján a portál szimbólumra, ha a portálfunkciók
segítségével a szállítási területre kíván menni.
Æ Kattintson a Felszerelési pozíció elérése szimbólumra a "Portálfunkciók" nézetben, és
működtesse olyan gyakran a indítógombot, ahogy szükséges.
A portál (a szállítási területről) a felszerelési pozícióba lép.
Æ Nyissa fel a kiválasztott portál feletti védőfedelet.
Æ Hajtsa fel a cserélhető alkatrészadagoló asztal fülét (lásd 3.7 - 1 ábra, 5. poz.).
Ezzel rögzíti a felemelt cserélhető alkatrészadagoló asztalt a felső végállásban.
Æ Nyissa fel a nyomógomb feletti borítólapkát a Az AR-asztallap magasságának beállításához
(lásd 3.7 - 1
ábra, 1. poz.).
Æ Működtesse a nyomógombot és tartsa olyan hosszan lenyomva, amíg az AR-asztallap (lásd
3.7 - 1
ábra, 3. poz.) a felső végállásába nem kerül.
A nyomógomb felengedése után az AR-asztallap a felemelt állásban reteszelődik.
Æ Húzza ki a cserélhető alkatrészadagoló asztal tápkábelét az állomás csatlakozódobozából
(lásd 3.7 - 1
ábra, 2. poz.).
Æ Húzza ki az AR-asztalt.
3
3
Üzemeltetési útmutató SIPLACE HS-50 3 Mi a teendő ...
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 3.8 Mire kell ügyelni, hogy a nyomvonalhibákat elkerüljék
111
3.8 Mire kell ügyelni, hogy a nyomvonalhibákat
elkerüljék
3.8.1 Általános tudnivalók
Æ
Ügyeljen arra, hogy a bevezető modulok területei tiszták legyenek és ne legyenek szabd
alkatrészek a szállítás területén, ill. a bevezető modulok alatt.
Æ Gondoskodjon arról, hogy a bevezető modulok felületei és különösen az AR-asztal
mágneslécei tiszták legyenek és simák.
Æ Időben töltse utána az alkatrészeket.
Æ Időben toldják össze a hevedereket. Rendszerint ez azt jelenti, hogy készítse elő a toldási
anyagot, ha még kb. 1,5 m heveder van a tekercsen.
Æ Óvatosan járjon el a bevezető modulokkal, ha azokat az AR-asztalra helyezi vagy onnan
leveszi, mivel precíziós szerkezetekről van szó.
Æ A bevezető modulok behelyezésénél ügyeljen arra, hogy véletlenül ne nyomja le a
programgombokat. Így például 8 mm S-bevezető modulok esetében a léptetést
4 mm-ről 2 mm-re lehet állítani.
Æ Zárja le a csappantyúkat a bevezető moduloknál, mivel azok nyitott állapotban könnyebben
megsérülhetnek.
Æ Ellenőrizze, hogy az S-bevezető moduloknál minden AR nagyságtól függően a megfelelő
pozícióban kerül felvételre (lásd: alábbi példa).

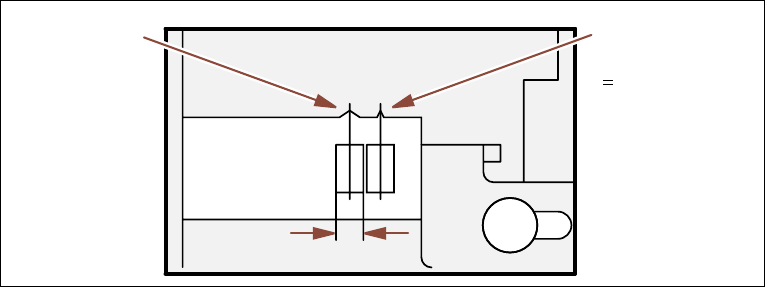

Példa 8 mm-es S-bevezető modulokra 3
3
3.8 - 1 ábra Átvételi pozíció alkatrészekhez > 3 mm, </= 3 mm
Ellenőrizze, hogy a bevezető modulok dugói a megfelelő hüvelyeknél vannak csatlakoztatva.3
Átvételi pozíció
Átvételi pozíció
> 3 mm
alkatrészekhez
<
3 mm
alkatrészekhez
Szélesség
