1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.17 Szerkezeti áttekintés - Érzékelő rendszerek Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
40
1.17.2 Műszaki adatok - AR-érzékelő modul a 12 szegmenses Collect&Place-fejen
1
1.17.3 NYÁK-kamerarendszerek
1

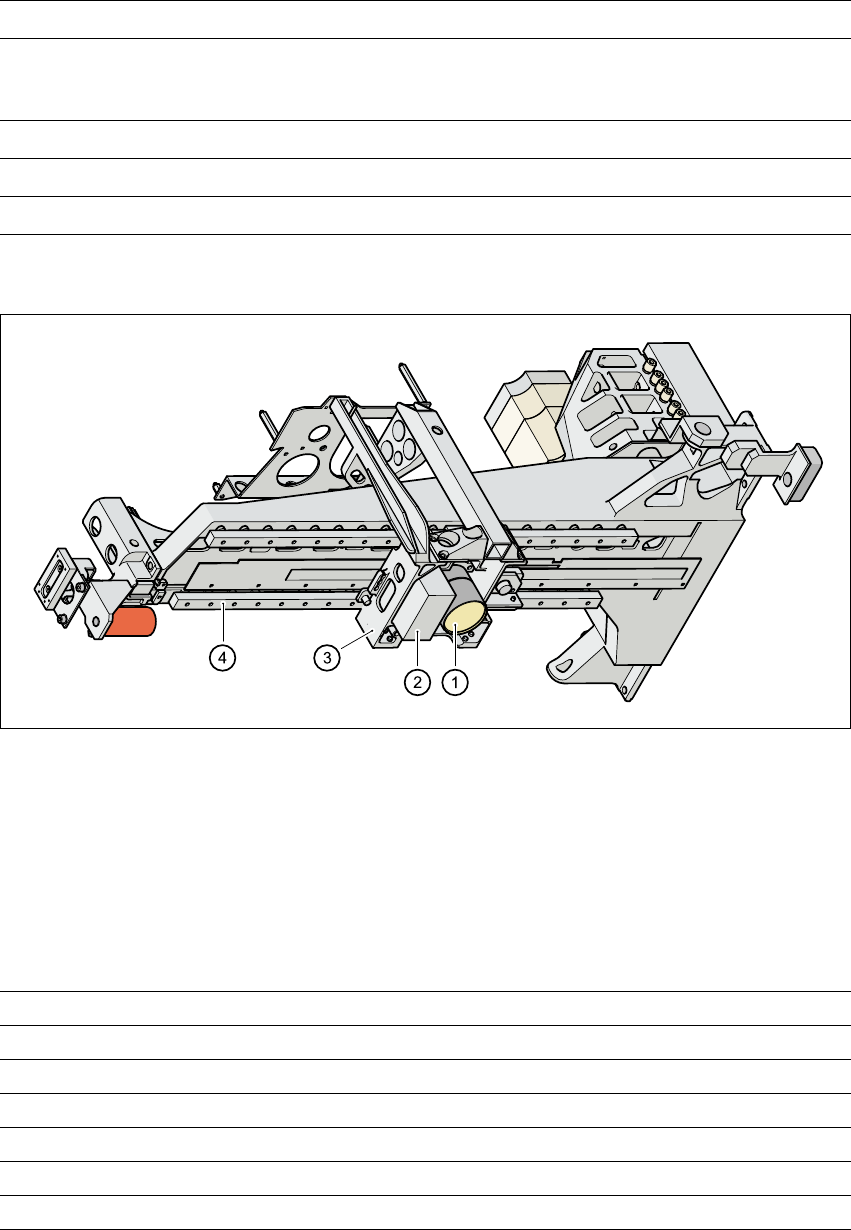

1.17 - 2 ábra NYÁK-kamerarendszer, alapportál - Alulnézet
(1) NYÁK-kamera - optika és megvilágítás
(2) Kameraerősítő
(3) Fejtartó
(4) Portál
1.17.4 Műszaki adatok - NYÁK-érzékelő rendszer
Max. AR-méret 0,5 mm x 1,0 mm - 18,7 mm x 18,7 mm
AR-spektrum 0402 PLCC44-ig
a BGA, µBGA, Flip-Chip, TSOP, QFP
PLCC, SO - SO32, Ram-ot beleértve
Minimális lábtávolság 0,5 mm
Látómező 24 mm x 24 mm
Világítási mód Felülvilágítás (három szabadon programozható szint)
Illesztési jelek Max. 3, beültetési programonként
Helyi illesztési jelek Max. 2, NYÁK-onként (lehet különböző típus)
Könyvtár-tároló Max. 255 illesztési jeltípus - rendszerillesztési jel ≥ 249
Képfeldolgozás A szürkeértékeken alapuló korrelációs elv
Világítási mód Felülvilágítás
Felismerési idő jelenként/tintapontonként 0,4 mp
Látómező 5,7 mm x 5,7 mm
Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.18 Szerkezeti áttekintés - NYÁK szállítószalag
41
1.18 Szerkezeti áttekintés - NYÁK szállítószalag
1.18.1 NYÁK szállítószalag felépítése
Szabvány szerint az automata egyszeres szállító szerkezettel van ellátva. A dupla NYÁK-
konvejor opcióként szállítható. Igény szerint válassza a NYÁK szállítószalag bal vagy jobb oldalát
stacioner szállító oldalnak. 1
1

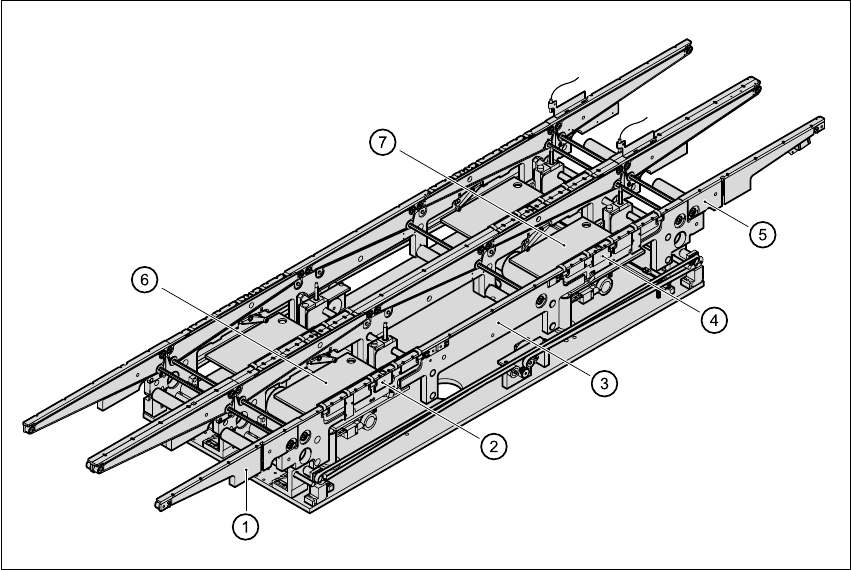

1.18 - 1 ábra NYÁK szállítószalag - Egyszeres szállítószalag
(1) Bemeneti tartomány
(2) Feldolgozási tartomány 1
(3) Köztes tartomány
(4) Feldolgozási tartomány 2
(5) Kimeneti tartomány
(6) Emelőasztal (feldolgozási tartomány 1)
(7) Emelőasztal (feldolgozási tartomány 2)
1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.18 Szerkezeti áttekintés - NYÁK szállítószalag Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
42
A szállító szalagokat egyenáramú motorok hajtják meg. Az emelőasztal közbülső
szállítószalagjának területe a nyomtatott áramköri lapok befogására szolgál. A NYÁK
szállítószalag szélességének beállítása 1
– vagy a menüben
– vagy a hálózati számítógéppel történik.
1.18.2 Műszaki adatok - Egyszeres szállítószalag
1
1.18.3 Műszaki adatok - Dupla konvejor
Nyomtatott áramköri lapformátum 50 mm x 50 mm - 368 mm x 460 mm
(2" x 2" - 14,5" x 18")
Nyomtatott áramköri lapvastagság 0,3 mm - 4,5 mm
Max. nyomtatott áramköri lapgörbület
Felfelé: 4,5 mm - NYÁK-vastagság
Lefelé: 0,3 mm + a NYÁK-vastagsága
Szabad tér a NYÁK alján 25 mm (standard), 40 mm (opció)
NYÁK-szállítási magasság
830 mm ± 15 mm (standard)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (opció)
950 mm ± 15 mm (SMEMA-opció)
Fix szállítási szél Jobbra (standard), balra (opció)
A port típusa Siemens (standard), (SMEMA-opció)
AR-szabad vezetési perem 3 mm
NYÁK-csereidő 2,5 mp
Tintapont-felismerés lehetséges
Automata szélességbeállítás lehetséges
Nyomtatott áramköri lapformátum 50 mm x 50 mm - 368 mm x 216 mm
(2" x 2" - 14,5" x 8,5")
Nyomtatott áramköri lapvastagság 0,3 mm - 4,5 mm
Max. nyomtatott áramköri lapgörbület
Felfelé: 4,5 mm - NYÁK-vastagság
Lefelé: 0,3 mm + a NYÁK-vastagsága
Szabad tér a NYÁK alján 25 mm (standard), 40 mm (opció)
