2 Üzembiztonság Üzemeltetési útmutató S IPLACE HS-50 2.5 Az automata energia-állapota a f ő kapcsoló kikapc solása után Software-verz ió: SR.50x.xx Kiadás: 01/2006 HU 84 2 2.5 - 1 ábra A szervo-fiók, a f ő kapcsoló, a sz…
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.5 Az automata energia-állapota a főkapcsoló kikapcsolása után
83
2.5 Az automata energia-állapota a főkapcsoló
kikapcsolása után
VESZÉLY!
A SIPLACE-család automatái 3 x 204 V AC (USA -Verzió), 3 x 230 V AC, 3 x 380 V AC,
3 x 400 V AC illetve 3 x 415 V AC ± 5 %, 50/60 Hz hálózati feszültséggel vannak ellátva. Ezért
ennek a berendezésnek az alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a
főkapcsoló le van kapcsolva. Ezért ennek az automatának a szakszerűtlen kezelése halálos
kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz
vezethet. 2
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az EN 60 204, 1.
részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók
felett.
2
2
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-50
2.5 Az automata energia-állapota a főkapcsoló kikapcsolása után Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
84
2

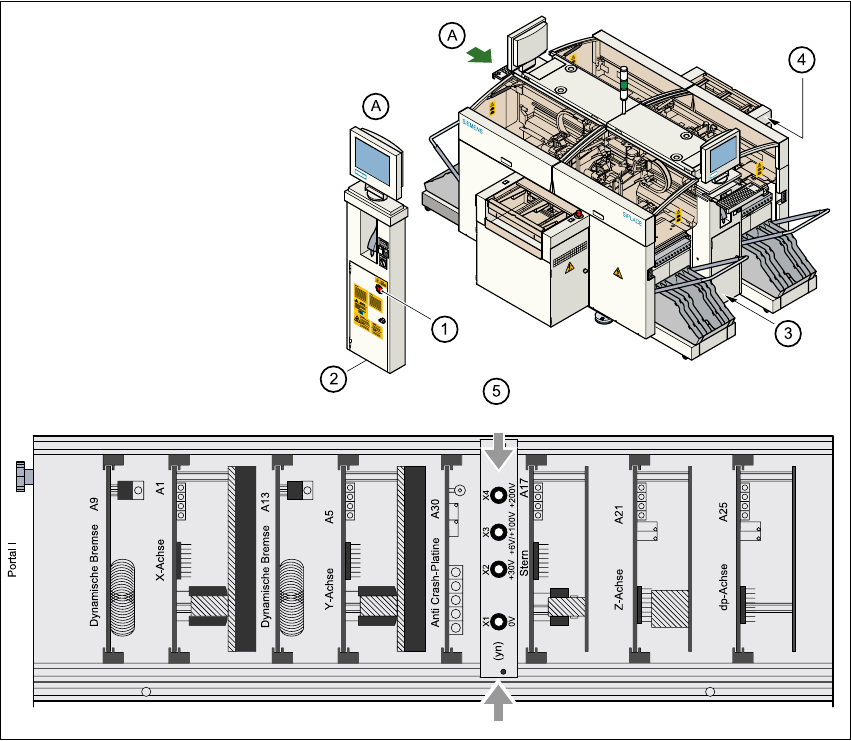

2.5 - 1 ábra A szervo-fiók, a f
ő
kapcsoló, a szerviz-csatlakozó aljzat és as
ű
rítettleveg
ő
egység
helye az automatán
(1) Főkapcsoló
(2) Szerviz-csatlakozó aljzat a védőajtó mögött
(3) Sűrítettlevegő egység
(4) Szervo-fiók
(5) A szervo-fiók mérőegysége
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.5 Az automata energia-állapota a főkapcsoló kikapcsolása után
85
2
2.5 - 2 ábra A vezérl
ő
fiók, f
ő
kapcsoló helye
2
(1) Főkapcsoló
(2) Vezérlőfiók
(3) Áramellátó fiók ± 12 V DC
(4) Áramellátó fiók ± 15 V DC
(5) Áramellátó fiók + 5 V DC/+ 24 V DC
(6) Áramellátó fiók + 5 V DC/+ 50 V DC
