5.2 Az alkatrész Bar-kódja
5.2.1 Általános tudnivalók
A HS-50 beültető automata lehetőséget nyújt arra, hogy a nyomvonal-foglalást egy Bar-kód-
leolvasó segítségével megegyezés szempontjából ellenőrizni lehessen és az alkatrészek adatait
az alkatrész tekercsekről le lehessen olvasni. 5
5

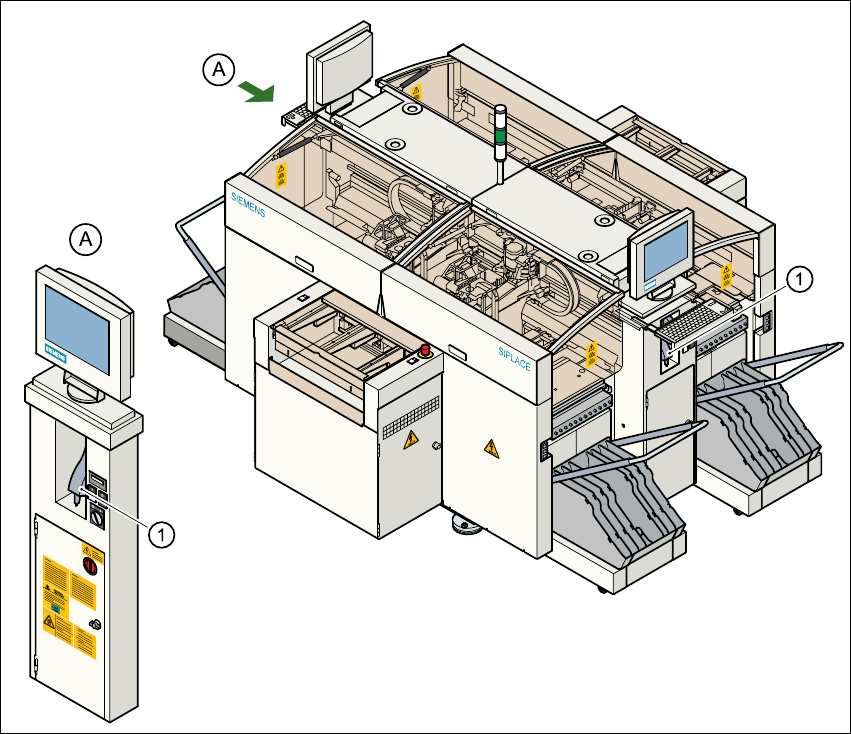

5.2 - 1 ábra alkatrész Bar-kód leolvasó
(1) Bar-kód leolvasó
Üzemeltetési útmutató SIPLACE HS-50 5 Állomásbővítések
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 5.2 Az alkatrész Bar-kódja
147
Nyomvonal-foglalás 5
A nyomvonal-foglaláshoz az oldalsó védőkorongoknál négy csíkból álló Bar-kód található. Az első
csík az AR-asztal (1, 2, 3 vagy 4) azonosítására szolgál, a többi három megadja a nyomvonal-
számot. A Bar-kód-csík mindkét végén a Return-Bar-kód található. Ezek a Bar-kód-csíkok
folyamatosan kettős lépésekben (1, 3, 5, 7 ...) vannak számozva és mindenkor 2 nyomvonalra
érvényesek
(1. Bar-kód = 1. és 2. nyomvonal). 5
Alkatrészek 5
Például az alkatrészkészletnek a felszerelési file-ban megkívánt mennyiséggel való
összehasonlítása érdekében (utántöltési ellenőrzés) az adatokat az alkatrésztekercsekről le lehet
olvasni. 5
Minden adatcsomag sikeres beolvasását egy akusztikus jel nyugtázza. 5
UTALÁS 5
Az AR-Bar-kód leolvasó opciót a hálózati számítógépen kell konfigurálni.
Azokat a Bar-kód-okat, amelyek 1-es vagy 2-es számmal kezdődnek és 4 jel hosszúságúak,
nyomvonal-Bar-kódként értelmezi a gép. Minden más Bar-kódot, ami nem 1-es vagy 2-es
számmal kezdődik, AR-Bar-kódként értékeli a gép.
5.2.2 Kezelési útmutatás
– A Bar-kód leolvasót csatlakoztatni kell.
– A Bar-kódot minden alkatrészhez a hálózati számítógépen be kell írni.
Æ Ehhez aktiválja a Gépopciók menüben a "Felszerelésellenőrzés Bar-kóddal" funkciót.
