Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok

Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.10 Az automata csatlakozási adatai

VESZÉLY!

Az automata tápfeszültsége 3 x 204 VAC (US-változat), 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC

illetve 3 x 415 VAC ± 5 %, 50/60 Hz hálózati feszültség. Ezért ennek a berendezésnek az

alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért

ennek az automatának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi

sérülésekhez, valamint jelentős dologi károkhoz vezethet. 1

FIGYELEM!

Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 1

1.10.2 Műszaki adatok - Elektromos csatlakozási értékek

Csatlakozási feszültség

3 x 204 V AC ± 5 %; 50/60 Hz (USA)

3 x 230 V AC ± 5 %; 50/60 Hz

3 x 380 V AC ± 5 %; 50/60 Hz

3 x 400 V AC ± 5 %; 50/60 Hz (Európa)

3 x 415 V AC ± 5 %; 50/60 Hz

Biztosíték

3 x 32 A (3 x 204 V AC)

3 x 32 A (3 x 230 V AC)

3 x 16 A (3 x 380 V AC)

3 x 16 A (3 x 400 V AC)

3 x 16 A (3 x 415 V AC

Teljes áramfelvétel 11,1 kVA

Összteljesítmény igény 9 kW

Feszültségkiesés max. 10 ms

1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50

1.11 Műszaki adatok - Sűrített levegő ellátás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU

1.11 Műszaki adatok - Sűrített levegő ellátás

1.11.1 Műszaki adatok - Sűrített levegő specifikáció

Maximális részecskenagyság a sűrűség szerint, az ISO/DIS 8573-1 (1. osztály)-on alapulva. 1

1.11.2 Műszaki adatok - Zajkibocsátás

1.11.3 Műszaki adatok - Megengedett környezeti befolyások

Sűrített levegő csatlakozási érték Min. 6,5 bar ± 0,5 bar

Sűrített levegő felhasználás 950 Nl/perc.

Üzemi nyomás 5,5 bar ± 0,5 bar

Részecskenagyság 0,1 µm

Részecskesűrűség 0,2 mg/m³

Legnagyobb olajtartalom (1. osztály) Részecskesűrűség 0,01 mg/m³

Nyomás harmatpont (4. osztály) Harmatpont + 3°

Maximális zajkibocsátás 74 dB (A)

Helyiség-hőmérséklet 15°C és 35°C között

Levegő nedvességtartalom

30 - 75%

Középen nem nagyobb, mint 45 %, így a kondenzáció a gépnél

mindenképpen ki van zárva.)

Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok

Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.12 Az automata méretei és súlya

1.12 Az automata méretei és súlya

1.12.1 Az automata méretei

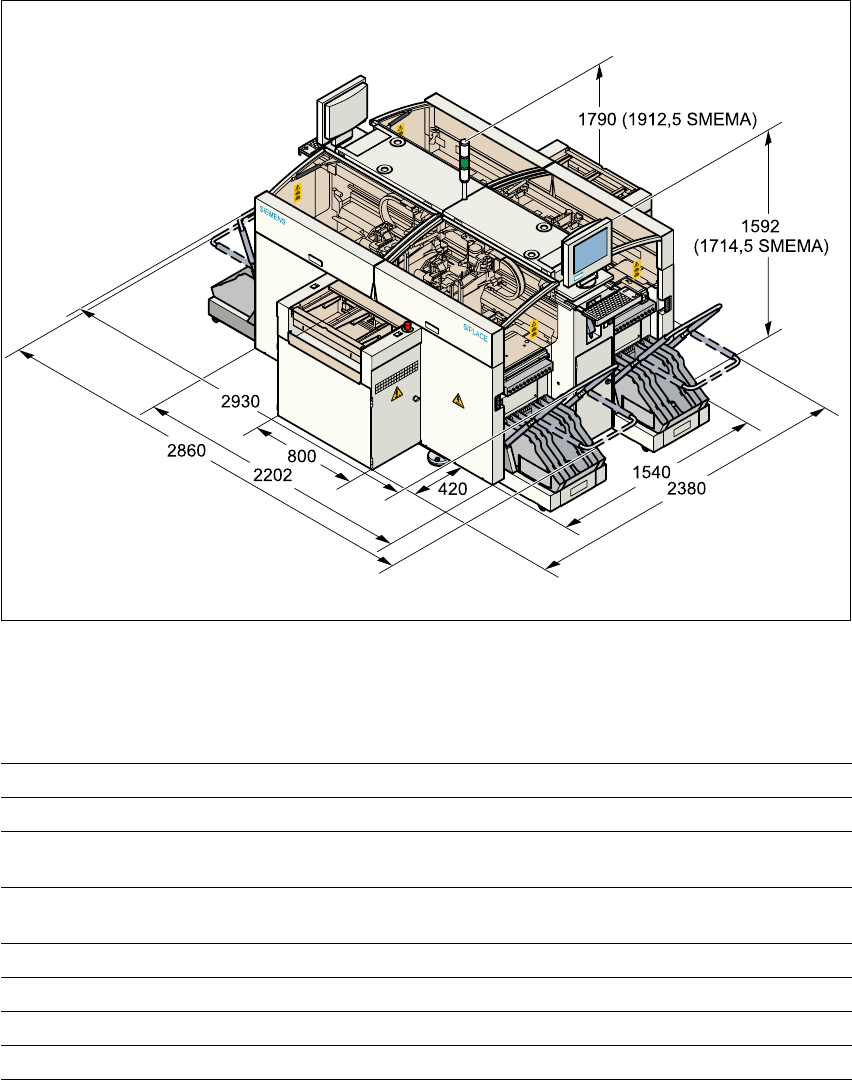

1.12 - 1 ábra Az automata méretei

1.12.2 Műszaki adatok - Méretek, súly

Hosszúság 2380 mm, beleértve a szállítószalagokat

Szélesség 3150 mm, beleértve a fület

Magasság a figyelmeztető lámpával

1790 mm standardmagasság

1912,5 mm SMEMA-magasság

Hasmagasság

110 mm standardmagasság

232,5 mm SMEMA-magasság

Az alapmodul súlya 2800 kg

Súly teljes felszereltséggel 3500 kg

Megengedett felületi terhelés (talaj) 1000 kg/m

A szerelőtalpak felületi terhelése 3,79 kg/cm
