4 AR-kezelés Üzemeltetési útmutató S IPLACE HS -50 4.2 A bevezet ő modulok m ű sz aki adatai Software-verz ió: SR.50x.xx Kiadás: 01/2006 HU 122 4.2.4 12/16 mm S modul 4 4.2 - 4 ábra 12/16 mm S - modul Cikkszám 0014 1092-…
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.2 A bevezető modulok műszaki adatai
121
4.2.3 3 x 8 mm S modul a 0201/0402-alkatrészekhez

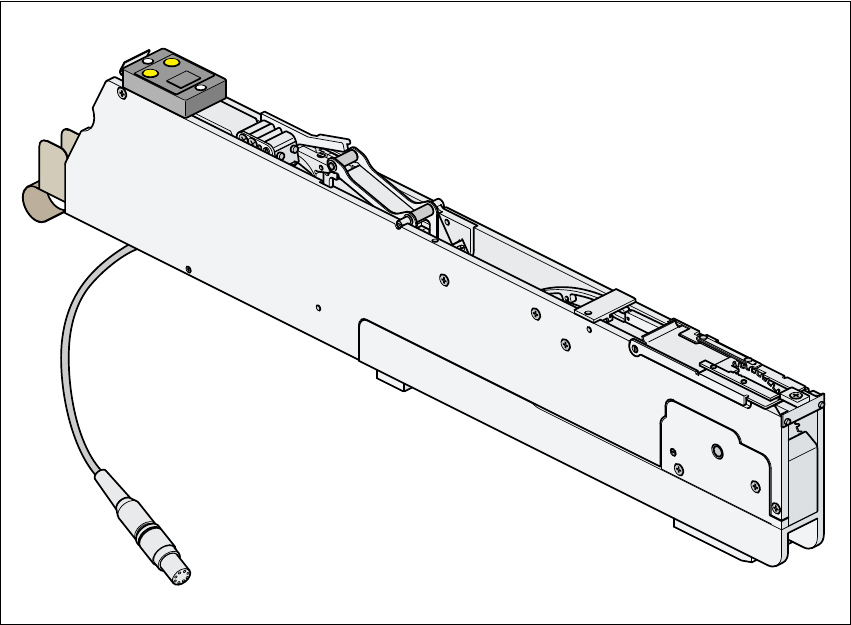

4.2 - 3 ábra. 3x8 mm S-modul a 0201/0402-alkatrészekhez
Cikkszám 00141099-xx
Szélesség 30 mm
A szerkezeti elemek spektruma 0201, 0402
Nyomvonalak modulonként 3
Maximális modulszám (DCA) 4 x 12
Alkatrészkészlet 7"-tekercseknél kb. 10.000 - 15.000 darab
Tekercsátmérő 7" - 15" (max. 381 mm)
Szállítási emelés (beállítható) 2mm ( 4mm)
Ütemidő 60 ms
Áramellátás 30 V-
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.2 A bevezető modulok műszaki adatai Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
122
4.2.4 12/16 mm S modul
4
4.2 - 4 ábra 12/16 mm S - modul
Cikkszám 00141092-xx
Szélesség 30 mm
Nyomvonalak modulonként 1
Maximális modulszám 4 x 12
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab
Fajlagos adatok a tekercsátmérőre 7" - 15", max. 381 mm
Szállítási emelés (beállítható) 4 mm, 8 mm, 12 mm, 16 mm
Ütemidő 60 ms ± 5 ms (szállító-löket 8 mm)
Áramellátás 30 V- 4
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.2 A bevezető modulok műszaki adatai
123
4.2.5 12 mm S modul a kondenzátorokhoz fémpor-alapra, C/D építési forma
4
4.2 - 5 ábra. 12 mm S-modul a kondenzátorokhoz fémpor-alapra, C/D építési forma
Cikkszám 00141118-xx
Szélesség 30mm
Nyomvonal szállítónként 1
A szállítók maximális száma 4 x 12
Alkatrészkészlet, 7"-csévénél kb. 4000 darab
Tekercsátmérő 7" - 15" (max. 381mm)
Maximális heveder-magasság 3,6 mm
Szállító-löket (állítható) 4mm, 8mm, 12mm, 16mm
Ütemidő 60ms ± 5ms (szállító-löket 8 mm)
Rázási idő (várakozási idő) 100 ms
Áramellátás 30 V-
UTALÁS: 4
Ennél a szállítónál a hevedertámasz az átvételi helyen állítható a megfelelő magasságra. 4
4
VESZÉLY
A fémpor-alapú kondenzátorokat, mint például a
tantál-kondenzátorokat csak azokkal a
szállítókkal szabad feldolgozni, amelyek ezzel a
öntapadó matricával vannak megjelölve. 4
4
A szállító öntapadó matricái (felnagyított) 4
Approved for
capacitors based on
metal-powder
Engedélyezve
a fémpor-alapú
kondenzátorokhoz
