1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.12 Az automata méretei és súlya Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
24
1.12.3 Az automata súlypontja
1

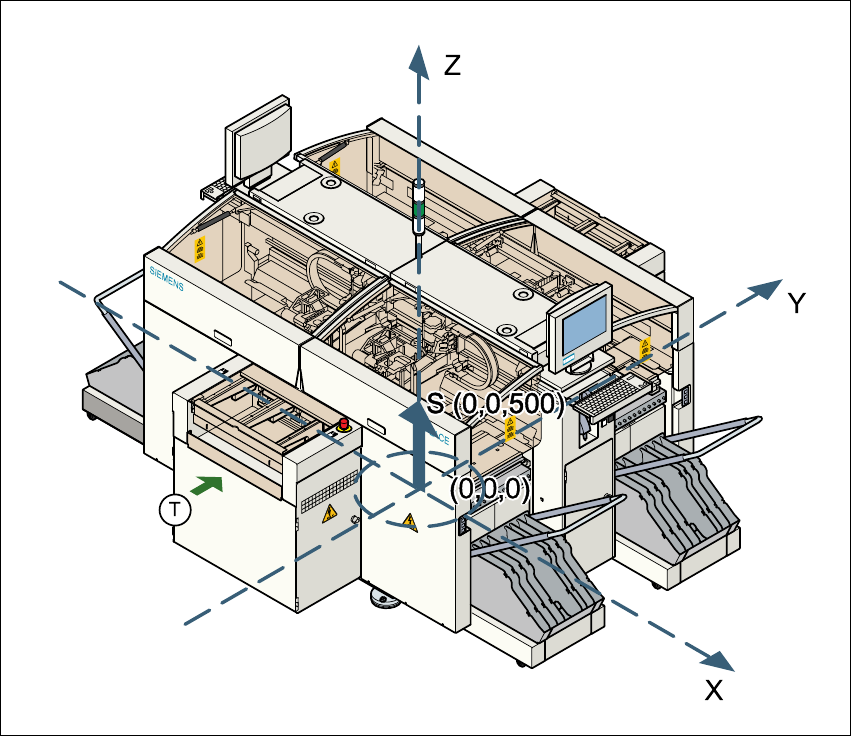

1.12 - 2 ábra Az automata súlypontja
X-koordináta 0 mm
Y-koordináta 0 mm
Z-koordináta 500 mm magas
T nyomtatott áramköri laptovábbítási irány 1
1
Ezek a súlypont-koordináták 830 mm NYÁK-szállítási magasságnál érvényesek az automatára.1
Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.13 Az automata felállítása
25
1.13 Az automata felállítása
1.13.1 Szállítási méretek
A szállításhoz az automata toldalékát (A) a beadási oldalról le lehet szerelni. Ez a gép szélességét
2380 mm-ről 1960 mm-re csökkenti. 1
1

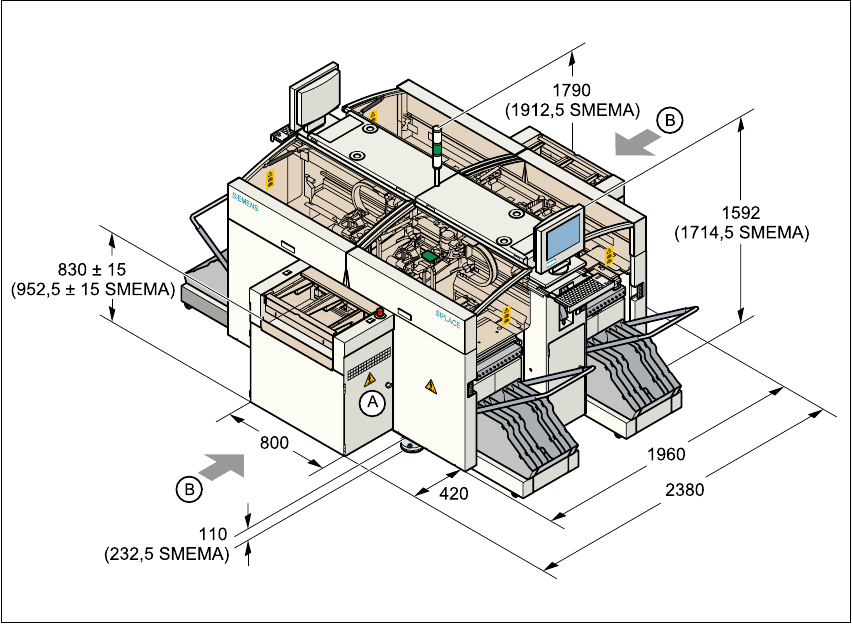

1.13 - 1 ábra Az automata felállítási és szállítási méretei
A toldalék, a szállításhoz leszerelhető. 1
B A targonca felfekvési pontjai (villahosszúság 2500 mm) 1
1
A nyomtatott áramköri lapok szállítási magassága 830 mm ± 15 mm, a SMEMA-Standard-szerint
952,5 mm ± 15 mm. A gép bemeneti magasságának megfelelően választva. 1
1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.13 Az automata felállítása Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
26
1.13.2 Szállítási konfiguráció és szállítás
Az automata gyárból történő kiszállításakor a következő elemek nincsenek beszerelve: 1
– billentyűzetek
– monitorok
– üzemzavarjelző lámpa és
–cserélhető alkatrészadagoló asztalok
Æ Üzembe helyezéshez szerelje be a leszerelt elemeket.
Æ Az automata szállításához az alábbi villahosszúsággal rendelkező targoncát használjon:
– legalább 2000 mm villahosszúságú, leszerelt toldalék esetén.
– legalább 2500 mm villahosszúságú, felszerelt toldalék esetén.
Æ A targoncát csak a jelzett helyeken csatlakoztassa.
1.13.3 A talaj jellemzői
Æ Ügyeljen arra, hogy
– az automatát szilárd, nem remegő talajra állítsa.
– A talaj felületi terhelhetősége legyen nagyobb, mint 1000 kg/m
2
.
1.13.4 Sűrített levegő ellátás
–A sűrítettlevegő-ellátás nyomásának legalább 6,5 bar bar-nak kell lennie.
–A sűrített levegőnek meg kell felelnie a megkívánt specifikációnak.
Ezt elérheti 1
– olajmentes kompresszorokkal, például Atlas Copco típus ZR4
–sűrített levegő mosó-szárítóval
–finomszűrővel, X sorozat, például a Zander cégtől.
1.13.5 Hálózati ellátás
– A hálózati csatlakozásnak biztosítva kell lennie. A biztosítékok csatlakozási értékei
3 x 32 A, 3 x 204 V AC mellett 1
3x32A, 3x230V AC mellett 1
3x16A, 3x380V AC mellett 1
3 x 16 A, 3 x 400 V AC mellett 1
3 x 16 A, 3 x 415 V AC mellett 1
