2.3.2 Maradék-feszültségek és kisülési idők a főkapcsoló kikapcsolása után
VIGYÁZAT! Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek
felmerülését kivéve - csak a következő esetekben kapcsolja ki: 2
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.4 Lezárása Sűrítettlevegő-adagolás Nyomáscsökkenés
A sűrített levegő üzemi nyomása 5,5 bar-ra van beállítva. A sűrített levegőt adagoló egység helyét
az 4. poz. mutatja az 2.4 - 1
ábrán. A sűrített levegő adagolását az automatához a zárócsappal
(1. poz. az 2.4 - 1
ábrán) lehet megszakítani. 2
2
Æ Nyissa ki a védőajtót.
Æ Fordítsa el a zárócsap karját (1. poz. az 2.4 - 1 ábrán) függőleges állásból vízszintes állásba.
Æ Kísérje figyelemmel az üzemi nyomás manométerét és a stopper sűrítettlevegő-ellátás
manométerét (2. poz. és a 3-as az 2.4 - 1
ábrán). Ha az automata be van kapcsolva, a nyomás
1 percen belül 0 bar-ra csökken.
VIGYÁZAT!
Bekapcsolt berendezésnél a sűrített levegő-ellátást az elzáró karral maximum 30 percre szabad
megszakítani. Ha a karbantartási illetve a szervízmunkák a levegőrendszeren tovább tartanak,
akkor az automatát a főkapcsolóval le kell kapcsolni, és a sűrítettlevegő-ellátásról le kell
választani.
2
Az X2, X3, X4
mérőhüvelyeket az X1 (GND)
-hez képest kell mérni
Maradványfeszültség a
főkapcsoló lekapcsolásánál Kisülési idők
X2 < 10 V DC < 2 mp
X3 < 10 V DC 50 mp.
X4 < 10 V DC 7 mp.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-50
2.4 Lezárása Sűrítettlevegő-adagolás Nyomáscsökkenés Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
82

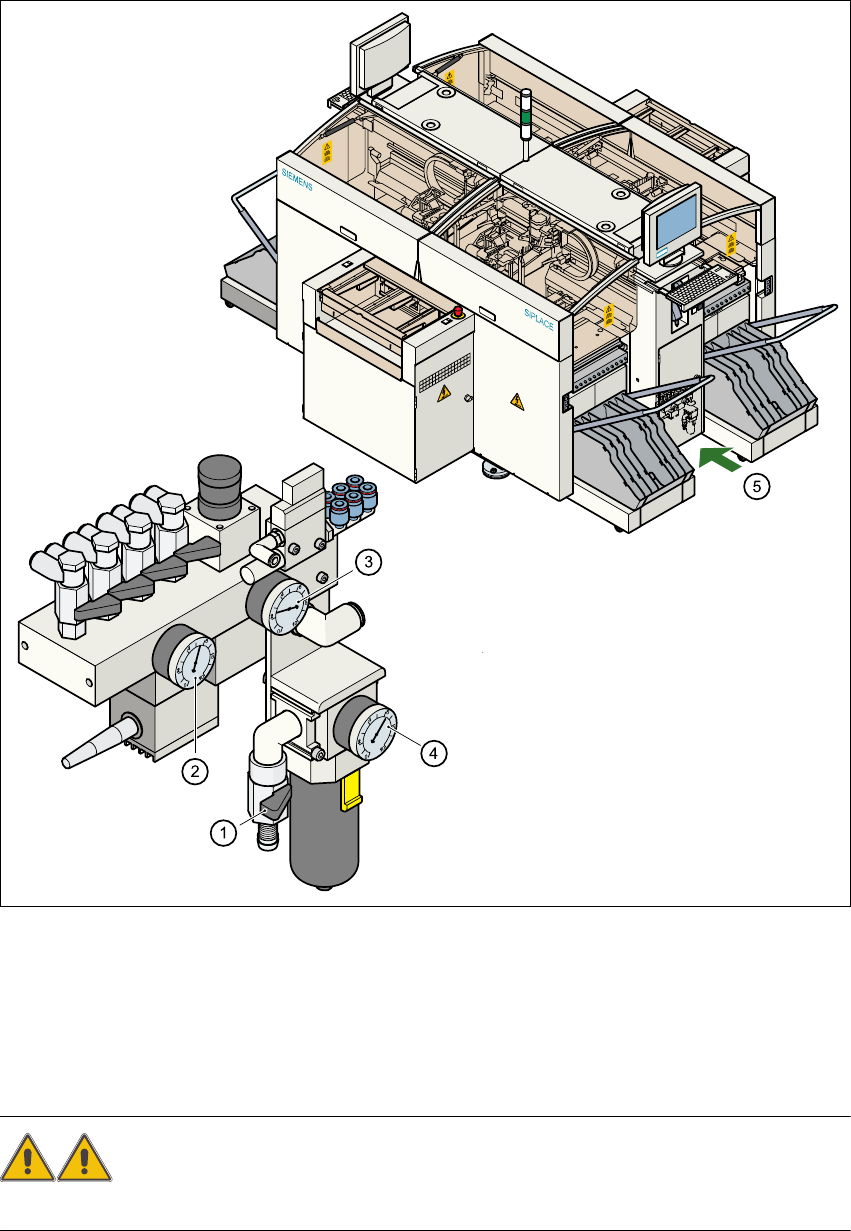

2.4 - 1 ábra Az automata s
ű
rítettleveg
ő
egysége
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 2
(1) Az elzáró kar "AR" állásban
(2) Üzemi nyomás manométere
(3) Az alkatrészasztal üzemi nyomásának manométere
(4) Bemeneti nyomást mérő manométer
(5) Az automata sűrítettlevegő egysége a védőajtó mögött helyezkedik el.
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.5 Az automata energia-állapota a főkapcsoló kikapcsolása után
83
2.5 Az automata energia-állapota a főkapcsoló
kikapcsolása után
VESZÉLY!
A SIPLACE-család automatái 3 x 204 V AC (USA -Verzió), 3 x 230 V AC, 3 x 380 V AC,
3 x 400 V AC illetve 3 x 415 V AC ± 5 %, 50/60 Hz hálózati feszültséggel vannak ellátva. Ezért
ennek a berendezésnek az alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a
főkapcsoló le van kapcsolva. Ezért ennek az automatának a szakszerűtlen kezelése halálos
kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz
vezethet. 2
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az EN 60 204, 1.
részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók
felett.
2
