Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.13 Az automata felállítása
27
1.13.6 Az automata felállítása
Æ Emelje fel az automatát a targoncával és igazítsa el a gép talpait, hogy a nyomtatott áramköri
laptovábbító szerkezet felső széle és a gép talpának alsó széle között a távolság 830 mm
(952,5 mm SMEMA-magasság) legyen.
Æ Ügyeljen arra, hogy a távolság az automata NYÁK-továbbító szerkezetei között 1 - 3 mm
legyen.
Æ Minden automatát egy egyenes vonal mentén helyezzen el. Ezt egy zsinór kihúzásával érheti
el.
Æ Igazítson el minden automatát egy gépi vízszintmérő segítségével 0,02 mm/m pontossággal.
Æ Biztosítsa a gép talpait.
Æ Ellenőrizze még egyszer az automata beállítását a gépi vízszintmérővel és korrigálja a
beállításokat, ha szükséges.
VIGYÁZAT!
Minden szállítási biztosítékot távolítson el az automatából! 1
Æ Szerelje fel a szállításhoz leszerelt alkatrészeket.
Æ Hozza létre az elektromos és pneumatikus csatlakozásokat.
ÉLETVESZÉLY!
Csak arra képzett és képesített személyzet hozhatja létre az elektromos csatlakozásokat.1
1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.14 Szerkezeti áttekintés - Kezelőelemek Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
28
1.14 Szerkezeti áttekintés - Kezelőelemek
1.14.1 Kezelőelemek
1

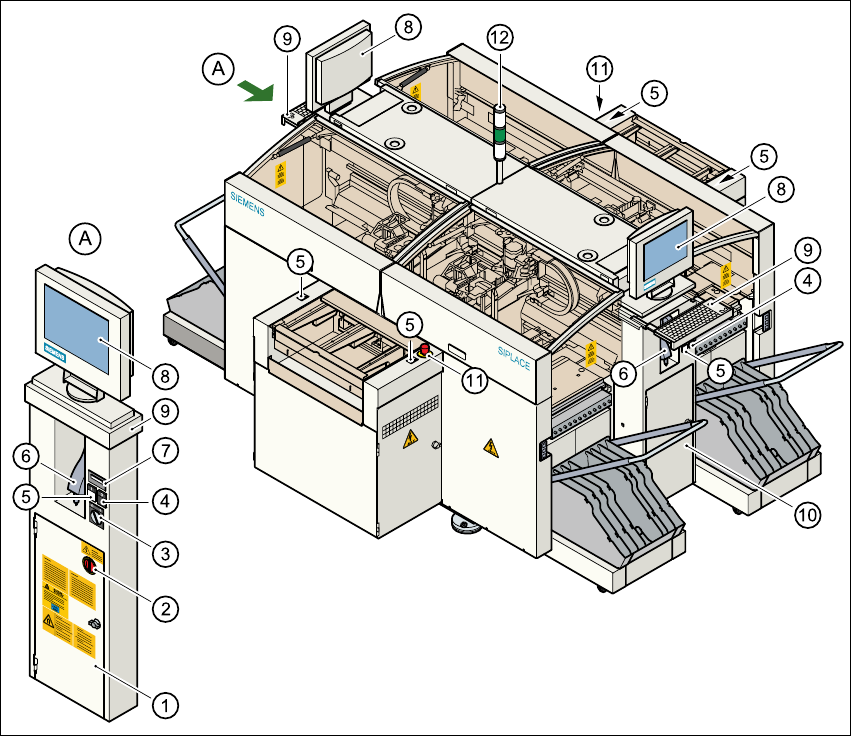

1.14 - 1 ábra Szerkezeti áttekintés - kezel
ő
elemek
(1) Kezelőpult, bal (2) Főkapcsoló
(3) Kulcsos kapcsoló (4) Leállító nyomógomb (fekete)
(5) Indító-nyomógomb (fehér) (6) AR-Bar-kód leolvasó
(7) Alkatrész számláló (8) LCD-képernyő
(9) Billentyűzet Trackball-al (10) Kezelőpult, jobb
(11) VÉSZ-LEÁLLÍTÓ gomb (12) Jelzőlámpa
Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.14 Szerkezeti áttekintés - Kezelőelemek
29
1.14.2 Leírás
Minden kezelő elem elérhető az 1,60 m-nél magasabb személyzet számára. 1
Főkapcsoló 1
A főkapcsoló az automata áramellátásnak be-, ill. kikapcsolására szolgál. 1
ÉLETVESZÉLY!
Bizonyos alkatrészek az automatán belül még életveszélyes feszültséget vezetnek akkor is, ha a
főkapcsoló le van kapcsolva. 1
Kulcsos kapcsoló 1
Normál üzemmódban a kulcsos kapcsoló "0" helyzetben áll. A kulcs le van húzva és biztosan
lehet tartani. Csak bizonyos karbantartási, ill. szerviz-munkákhoz szabad a felhatalmazott
személyzetnek "I" helyzetbe (beállítási üzemmód) fordítani. 1
Leállító nyomógomb 1
Ezzel a nyomógombbal az automata beültetési üzemmódját lehet leállítani. 1
Indító nyomógomb 1
Ezzel a nyomógombbal tudja elindítani az automatát bekapcsolás, ill. a hibás funkciók
megszüntetése után. 1
VÉSZ-LEÁLLÍTÓ nyomógomb 1
A VÉSZ-LEÁLLÍTÓ nyomógomb benyomásakor reteszelődik. Megszakad a portáltengelyek, az
AR-asztalok, a szállítószalagok és a vágóberendezések áramellátása, a feszültségellátás a
beültető fejek csillagtengelyeinél csökken. A nyomógombot elfordítással lehet újra kinyitni. 1
Alkatrész számláló 1
Az alkatrész számláló kijelzi a feldolgozott alkatrészek számát. 1
LCD-képernyő 1
Az automata minden oldalán található egy lapos, az érintésre érzékeny felületű (Touch-Screen)
LCD képernyő. A felbontása 1024 x 768 Pixel. 1
