Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.3 Maradék-feszültség a szervo-fiókban és a kisülési idők a kikapcsolt automatánál
79
2.3 Maradék-feszültség a szervo-fiókban és a kisülési
idők a kikapcsolt automatánál
Ha a VÉSZ-LEÁLLÍTÓ gomb be van nyomva vagy az automata lekapcsolt, a portáltengelyek
közbülső körfeszültsége, a 200 V illetve a csillag-tengelyek 100 V-ja rövid időn belül a körülbelüli
maradványfeszültségre sül ki. 2
A feszültséget a szervo-fiók feszültségmérő egységén az X1 - X4 mérőhüvelyeken lehet lemérni.2
VESZÉLY!
Az automata tápfeszültsége 3 x 204 VAC (US-változat), 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC
illetve 3 x 415 VAC ± 5 %, 50/60 Hz hálózati feszültség. Ezért ennek a berendezésnek az
alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért
ennek az automatának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi
sérülésekhez, valamint jelentős dologi károkhoz vezethet. 2
Æ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen az EN 60 204, 1.
részét).
Æ Csak megfelelően képzett és betanított személyzet nyithatja fel a burkolatot a szervo-fiók
felett.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-50
2.3 Maradék-feszültség a szervo-fiókban és a kisülési idők a kikapcsolt automatánál Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
80

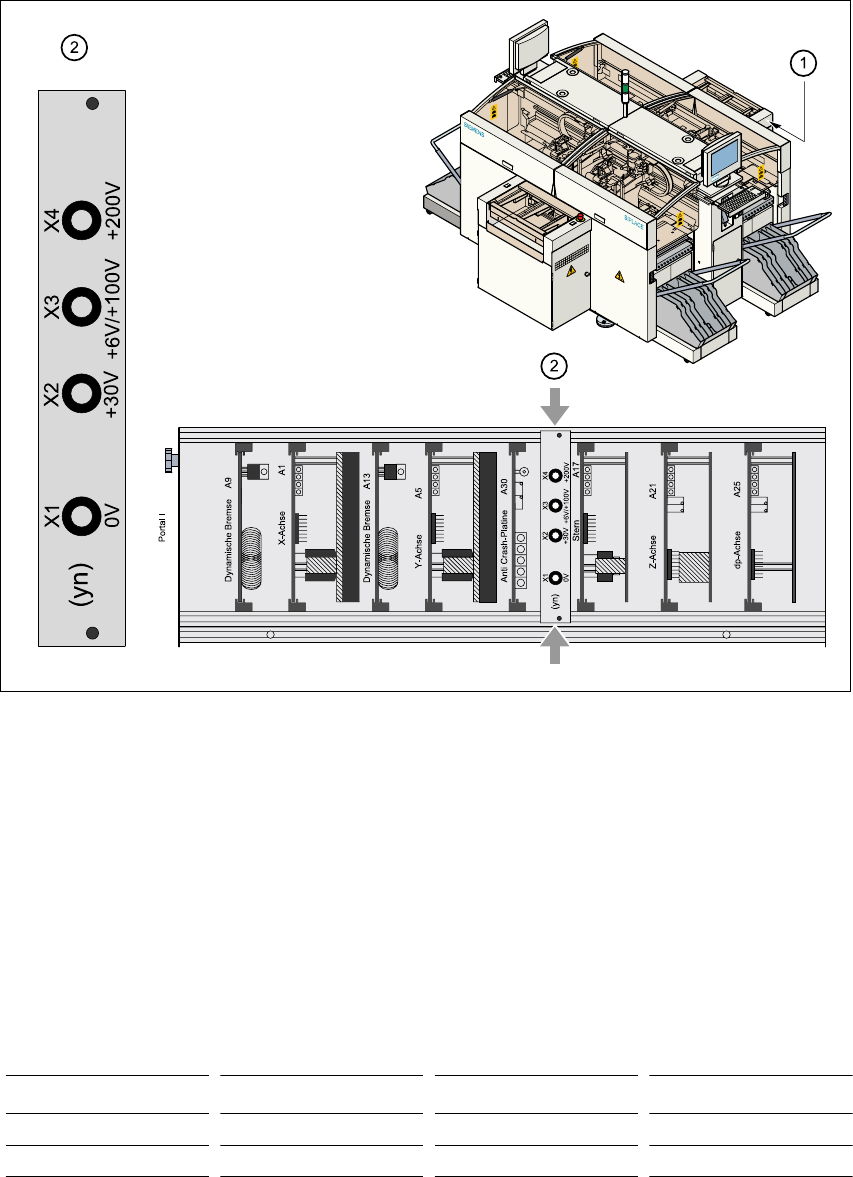

2.3 - 1 ábra A szervo-fiók feszültségmér
ő
egységének mér
ő
hüvelyei
(1) A szervo-fiók helye
(2) A szervo-fiók feszültségmérő egysége
2
2.3.1 Üzemi feszültségek, Maradék-feszültségek és Kisülési idő a
VÉSZ-LEÁLLÍTÓ nyomógombok benyomása után
Az X2, X3, X4
mérőhüvelyeket az
X1 (GND) -hez képest
kell mérni
Feszültség normál
üzemmódban
Maradványfeszültség
vész-leállításnál Kisülési idők
X2 + 30 V DC + 30 V DC -
X3 + 100 V DC < 10 V DC 50 mp.
X4 + 200 V DC < 10 V DC 7 mp.
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.4 Lezárása Sűrítettlevegő-adagolás Nyomáscsökkenés
81
2.3.2 Maradék-feszültségek és kisülési idők a főkapcsoló kikapcsolása után
VIGYÁZAT! Az adatveszteség elkerülése érdekében, az automatát - vészhelyzetek
felmerülését kivéve - csak a következő esetekben kapcsolja ki: 2
– Az automata a gépi, a felszerelési és a használati adatok átvitelét befejezte.
– Az automata befejezte a NYÁK-feldolgozást.
– Az automata befejezte a felfutási szakaszt.
2.4 Lezárása Sűrítettlevegő-adagolás Nyomáscsökkenés
A sűrített levegő üzemi nyomása 5,5 bar-ra van beállítva. A sűrített levegőt adagoló egység helyét
az 4. poz. mutatja az 2.4 - 1
ábrán. A sűrített levegő adagolását az automatához a zárócsappal
(1. poz. az 2.4 - 1
ábrán) lehet megszakítani. 2
2
Æ Nyissa ki a védőajtót.
Æ Fordítsa el a zárócsap karját (1. poz. az 2.4 - 1 ábrán) függőleges állásból vízszintes állásba.
Æ Kísérje figyelemmel az üzemi nyomás manométerét és a stopper sűrítettlevegő-ellátás
manométerét (2. poz. és a 3-as az 2.4 - 1
ábrán). Ha az automata be van kapcsolva, a nyomás
1 percen belül 0 bar-ra csökken.
VIGYÁZAT!
Bekapcsolt berendezésnél a sűrített levegő-ellátást az elzáró karral maximum 30 percre szabad
megszakítani. Ha a karbantartási illetve a szervízmunkák a levegőrendszeren tovább tartanak,
akkor az automatát a főkapcsolóval le kell kapcsolni, és a sűrítettlevegő-ellátásról le kell
választani.
2
Az X2, X3, X4
mérőhüvelyeket az X1 (GND)
-hez képest kell mérni
Maradványfeszültség a
főkapcsoló lekapcsolásánál Kisülési idők
X2 < 10 V DC < 2 mp
X3 < 10 V DC 50 mp.
X4 < 10 V DC 7 mp.
