Üzemeltet ési útmuta tó SIPL ACE HS-50 1 Bevez etés, M ű szaki adatok Software-verzió: S R.50x.xx Kiadás: 01/2006 HU 1.7 Rövidítések 15 1.6.2 A 01/2006-es kiadás módosítá sainak listája 1 1 1.7 Rövid ítések 1 Új vagy vál…
1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.6 Áttekintés a kiadásokról Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
14
1.6 Áttekintés a kiadásokról
1
1
1
1.6.1 A 01/2001-es kiadás módosításainak listája
1
Útmutató Software-verzió Kiadás
Első tervezet Előzetes üzemeltetési útmutató HS-50 5.01 98/09
Átdolgozás Üzemeltetési útmutató, HS-50 5.01 99/01
Átdolgozás Üzemeltetési útmutató, HS-50 5.01.03 99/12
Átdolgozás Üzemeltetési útmutató, HS-50 5.02 2001/01 HU
Átdolgozás Üzemeltetési útmutató, HS-50 5.0x 2006/01 HU
Új vagy változtatott Fejezet/Szakasz
Az üzemeltetési útmutató felépítése 1.2
Gépleírás 1.8
Szerkezeti áttekintés - Beültető fejek 1.16
Szerkezeti áttekintés - NYÁK szállítószalag 1.18
Figyelmeztető táblák az automatán 2.1.9
Kiegészítő figyelmeztető táblák - NAFTA-Régió 2.1.10
Biztonsági utasítások a fémpor-alapú kondenzátorok feldolgozásához 2.1.15
Maradék-feszültség a szervo-fiókban és a kisülési idők a kikapcsolt automatánál 2.3
Szállító 4.1.1
Biztonsági utasítások a fémpor-alapú kondenzátorok feldolgozásához 4.1.2
3 x 8 mm S modul a 0201/0402-alkatrészekhez 4.2.3
12 mm S modul a kondenzátorokhoz fémpor-alapra, C/D építési forma 4.2.5
12 mm S modul a kondenzátorokhoz fémpor-alapra, E építési forma 4.2.6
A nyomtatott áramköri lap Bar-kódja 5.4
Kerámiaszubsztrátum-központosítás 5.5
Optikai központosítás ferdefényű megvilágítással 5.5.5
Optikai központosítás a Multicolor NYÁK-kamerával 5.5.6
Finomkalibrálás 5.8
Vakuum-Tooling 5.9
Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.7 Rövidítések
15
1.6.2 A 01/2006-es kiadás módosításainak listája
1
1
1.7 Rövidítések
1
Új vagy változtatott Fejezet/Szakasz
Áttekintés a kiadásokról 1.6
Rövidítések 1.7
Rendeltetésszerű használat 2.1.3
Rendeltetéstől eltérő használat 2.1.4
Fontos üzembiztonsági utasítások 2.1.5
Biztonsági utasítások a lézeregységekhez 2.1.6
Biztonsági utasítások permanens mágnesekhez 2.1.7
Fontos megjegyzések az anyagok illetve gépalkatrészek környezetbarát
ártalmatlanításához
2.1.8
AR 1 Alkatrész 1
C&P 1 Collect&Place 1
C&P12 1 12 szegmenses Collect&Place-fej 1
DCA 1 Direct Chip Attach 1
DS 1 Dupla szállítószalag 1
EGB 1 Elektrosztatikusan veszélyeztetett alkatrészcsoport 1
ES 1 Egyszeres szállítószalag 1
ESD 1 Electrostatic Sensitive Device 1
FC 1 Flip-Chip 1
GND 1 Föld 1
IC 1 Integrált áramkör (Integrated Circuit) 1
NYÁK 1 Nyomtatott áramköri lap 1
OSC 1 Odd Shaped Components 1
SMD 1 Surface Mounted Device 1
BT 1 Beültetőterület 1
GV 1 Gépvezérlő 1
ÁS 1 Állomás-számítógép 1
VS 1 Visionsystem 1
WLAN 1 Wireless Local Network (Vezeték nélküli helyi hálózat) 1
1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50
1.8 Gépleírás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
16
1.8 Gépleírás
1.8.1 A gép működésének leírása
A beültető automata négy portáltengely-rendszerrel ellátott nagyteljesítményű beültető rendszer.
Minden portálnál van egy nyomtatott áramköri lap érzékelő rendszer és egy csillagalakú
12 szegmenses Collect&Place-fej. Az alkatrész érzékelő rendszerrel felszerelt beültető
Collect&Place-fejek az alkatrészt (AR-t) átveszi a stacioner bevezető moduloktól és beülteti a
nyomtatott áramköri lapokat továbbító egységbe befogott nyomtatott áramköri lapokba.
1

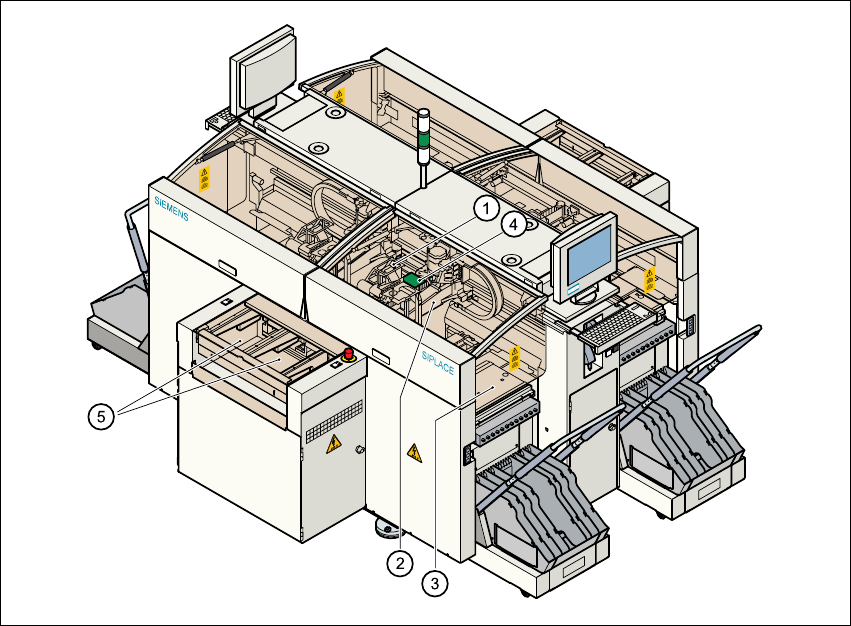

1.8 - 1 ábra Az automata m
ű
ködésének leírása
(1) 12 szegmenses Collect&Place-fej AR-érzékelő kamerával
(2) Portáltengelyek rendszere NYÁK-figyelő kamerával
(3) Stacioner AR-előkészítés
(4) Befogott nyomtatott áramköri lap (NYÁK)
(5) Nyomtatott áramköri lapokat továbbító egység (duplakonvejoros lehetőség)
