2.2 Biztonsági előírások
2.2.1 Védőfedelek
2
2.2 - 1 ábra Véd
ő
fedelek
2
2

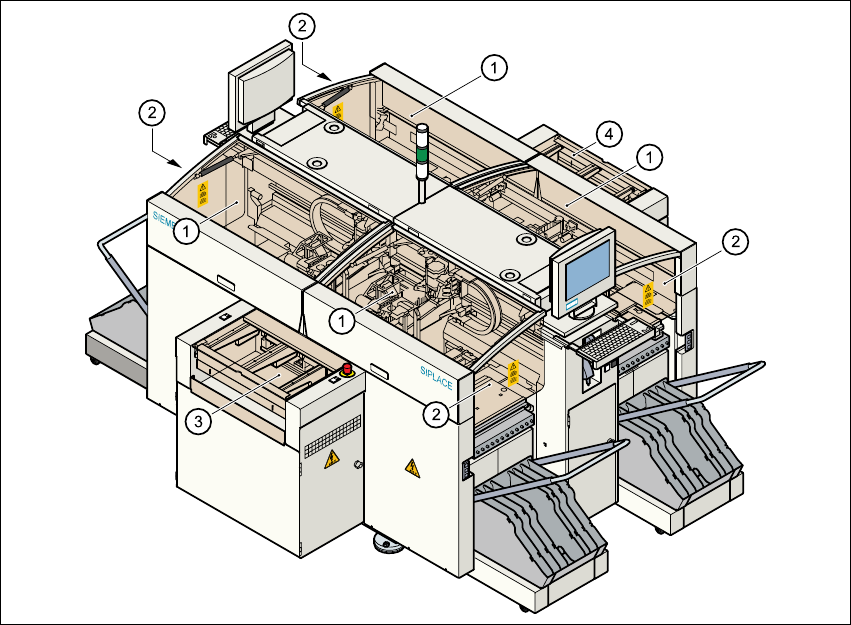

A portál szállítási területét négy felhajtható védőfedél zárja le. Az oldalsó lemezek az automata
belső területének oldalról való elérését gátolja meg. A felhajtható nyomtatott áramköri lapokat
továbbító be illetve kihordó-szalag borítása és a be illetve kihordó-szalag benyúlás elleni védelme
biztonságossá teszi a nyomtatott áramköri lapok továbbítását. 2
(1) Védőfedelek
(2) Védőlemezek
(3) Burkolat és véletlen hozzáérés elleni védelem az adagoló szalagnál
(4) Burkolat és véletlen hozzáérés elleni védelem az adagoló szalagnál
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.2 Biztonsági előírások
67
Funkciók 2
Ha egy védőfedél felhajtásra kerül, vagy a nyomtatott áramköri lapokat továbbító rész burkolata
felemelésre kerül, a portáltengelyek áramellátása azonnal megszakad. A portáltengelyek állva
maradnak. A képernyőn a "Burkolatot zárni" üzenet jelenik meg. 2
Æ Zárja be a védőfedelet, és nyomja meg egyszer az indítógombot a beültetés folytatásához.
2
2.2 - 2 ábra Az indítógomb helye (fehér) az automatán
2
(1) Indító-kapcsoló (fehér) az automatán
2
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-50
2.2 Biztonsági előírások Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
68
2.2.2 Benyúlás elleni védelem a be-kihordó-szalagon
VESZÉLY! A belenyúlás elleni védelmet mindig a felhasznált nyomtatott
áramköri lap magasságának megfelelően kell beállítani. És csak a lehető legkevesebb hely lehet
a benyúlás elleni védelem és a védőléc között. 2
A belenyúlás elleni védelem a nyomtatott áramköri laptovábbító szerkezet be- és kiadó
szalagjánál van felszerelve. 2
Æ A belenyúlás elleni védelem magasságát a hosszú lyukaknál úgy kell beállítani, hogy a
megmunkálandó nyomtatott áramköri lapot továbbítani lehessen.
2
2.2 - 3 ábra A benyúlás elleni védelem az automata be-kihordó-szalagjánál
2
(1) Védőléc (állandóan felszerelt)
(2) Benyúlás elleni védelem (cserélhető)
(3) Hosszirányú lyukak a magasságállításhoz
(4) Burkolat
