1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50

1.10 Az automata csatlakozási adatai Software-verzió: SR.50x.xx Kiadás: 01/2006 HU

1.10 Az automata csatlakozási adatai

1.10.1 Elektromos és pneumatikus csatlakozási helyek az automatán

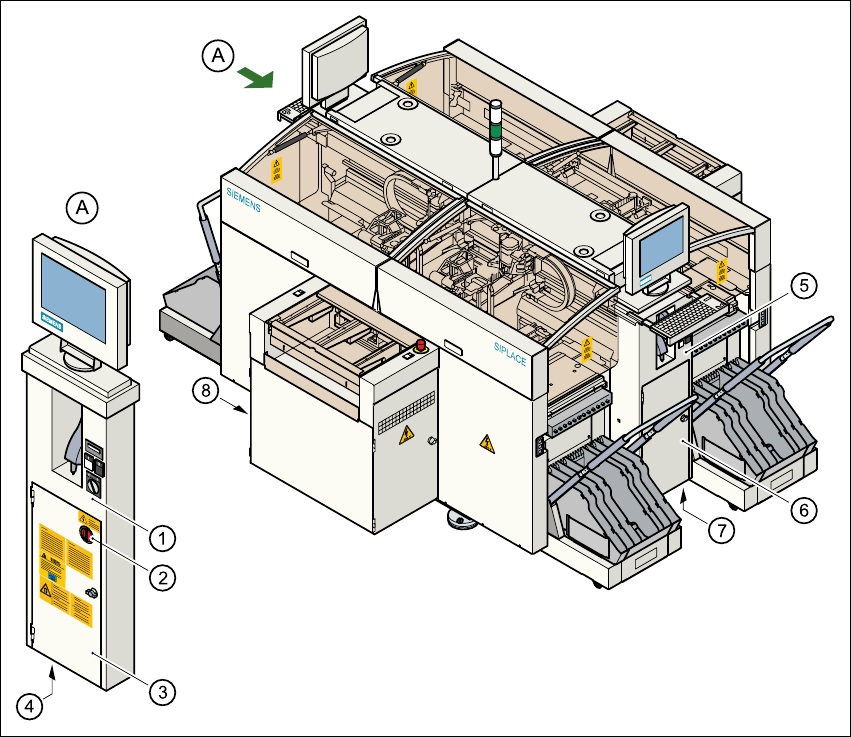

1.10 - 1 ábra Elektromos és pneumatikus csatlakozási helyek az automatán

(1) Kezelőpult, bal

(2) Főkapcsoló

(3) Az áramellátó fiók védőajtaja

(4) Furat a hálózati ellátó kábel bevezetéséhez

(5) Kezelőpult, jobb

(6) A sűrítettlevegő egység védőajtaja

(7) Furat a sűrítettlevegő ellátó kábel bevezetéséhez

(8) Az állomás-számítógép LAN-csatlakozója

Üzemeltetési útmutató SIPLACE HS-50 1 Bevezetés, Műszaki adatok

Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 1.10 Az automata csatlakozási adatai

VESZÉLY!

Az automata tápfeszültsége 3 x 204 VAC (US-változat), 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC

illetve 3 x 415 VAC ± 5 %, 50/60 Hz hálózati feszültség. Ezért ennek a berendezésnek az

alkatrészei életveszélyes feszültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért

ennek az automatának a szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi

sérülésekhez, valamint jelentős dologi károkhoz vezethet. 1

FIGYELEM!

Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 1

1.10.2 Műszaki adatok - Elektromos csatlakozási értékek

Csatlakozási feszültség

3 x 204 V AC ± 5 %; 50/60 Hz (USA)

3 x 230 V AC ± 5 %; 50/60 Hz

3 x 380 V AC ± 5 %; 50/60 Hz

3 x 400 V AC ± 5 %; 50/60 Hz (Európa)

3 x 415 V AC ± 5 %; 50/60 Hz

Biztosíték

3 x 32 A (3 x 204 V AC)

3 x 32 A (3 x 230 V AC)

3 x 16 A (3 x 380 V AC)

3 x 16 A (3 x 400 V AC)

3 x 16 A (3 x 415 V AC

Teljes áramfelvétel 11,1 kVA

Összteljesítmény igény 9 kW

Feszültségkiesés max. 10 ms

1 Bevezetés, Műszaki adatok Üzemeltetési útmutató SIPLACE HS-50

1.11 Műszaki adatok - Sűrített levegő ellátás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU

1.11 Műszaki adatok - Sűrített levegő ellátás

1.11.1 Műszaki adatok - Sűrített levegő specifikáció

Maximális részecskenagyság a sűrűség szerint, az ISO/DIS 8573-1 (1. osztály)-on alapulva. 1

1.11.2 Műszaki adatok - Zajkibocsátás

1.11.3 Műszaki adatok - Megengedett környezeti befolyások

Sűrített levegő csatlakozási érték Min. 6,5 bar ± 0,5 bar

Sűrített levegő felhasználás 950 Nl/perc.

Üzemi nyomás 5,5 bar ± 0,5 bar

Részecskenagyság 0,1 µm

Részecskesűrűség 0,2 mg/m³

Legnagyobb olajtartalom (1. osztály) Részecskesűrűség 0,01 mg/m³

Nyomás harmatpont (4. osztály) Harmatpont + 3°

Maximális zajkibocsátás 74 dB (A)

Helyiség-hőmérséklet 15°C és 35°C között

Levegő nedvességtartalom

30 - 75%

Középen nem nagyobb, mint 45 %, így a kondenzáció a gépnél

mindenképpen ki van zárva.)
