操作手册 I 2-1 2 设备的概要 2-1 本设备的概要 JM-20 与为使手动实装工序实现 自动化而开发的 JM-10 相比，是对应贴片元件能力更高的新一代多功能 平台。 对应的元件供给设备品种众多， 有径向供料器、 圆型供料器、 矩阵托盘交换器，可以根据生产条件选择 最适合的供给设备。 并且，使用 新开发的可更换机械卡盘吸嘴， 实现了至今不能对应的大 型与异型元件的贴片。 ①吸取元件 ③在基板上贴装元件 ② 检出元件中心与贴片位置…
操作手册 I
1-2

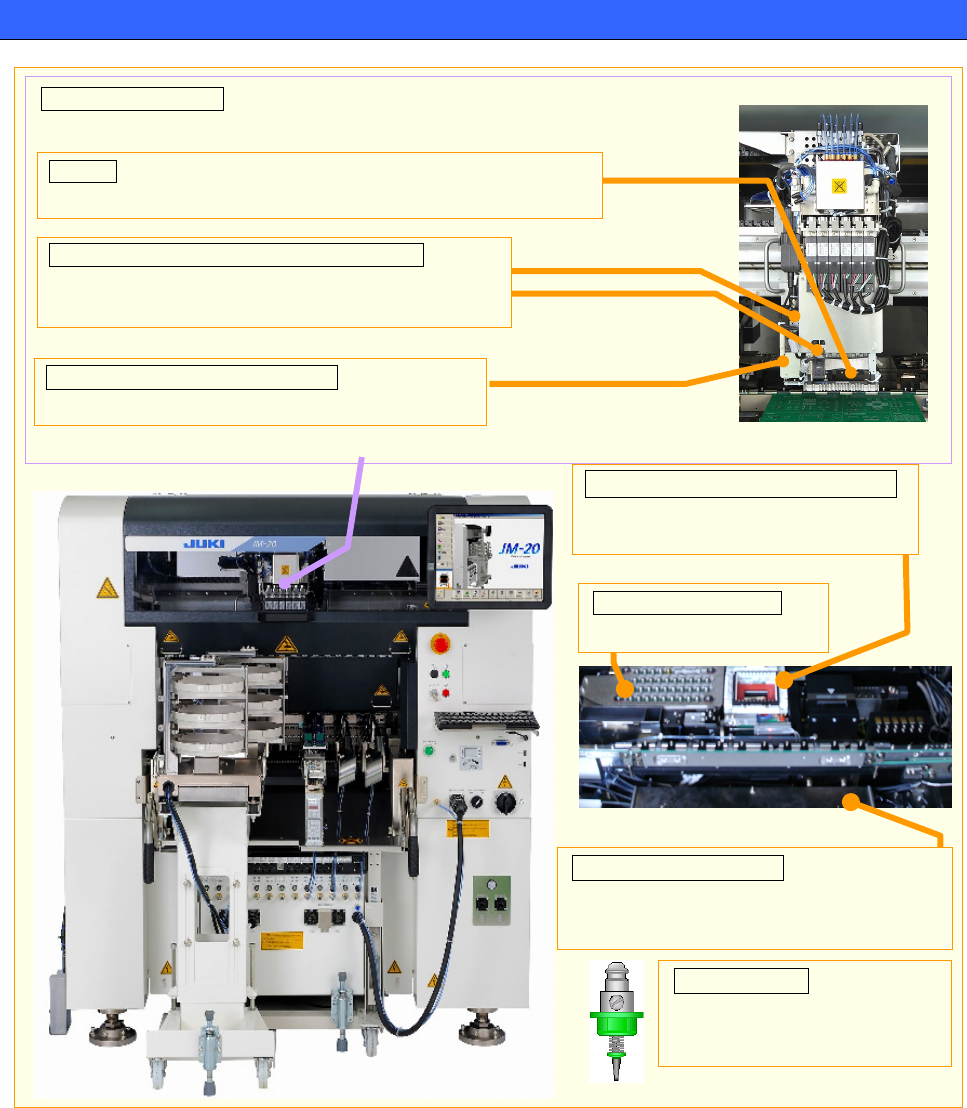

1-4 熟悉名称
Head 部（Head Unit）
装备 LNC120 和 OCC，安装吸嘴，进行吸取·定心·贴装元件。
吸嘴（Nozzle）
安装在 Head 前端，
用于吸取元件。
LNC120
功能：用于确定元件中心（定心）。（可同时进行 6 个元件的定心）
OCC （Offset Correction Camera）
主要功能：确认基板上的标记·贴片坐标·对准位置等。
HMS-HMS2 （Height Measurement System）
测量元件吸取高度或基板面高度、检测贴片坐标处有无异
物、贴片有无倾斜，或用作 HMS 夹紧(长尺寸基板)传感器
ATC（Auto Tool Changer）
存放吸嘴的单元。
VCS （Vision Centering System）
该摄像机用于对元件进行摄像、定心，检
测引脚弯曲等。
支撑台（Support Table）
支撑基板用的台架。
使用支撑销控制基板弯翘，加强基板的稳定性。
操作手册 I
2-1
2 设备的概要

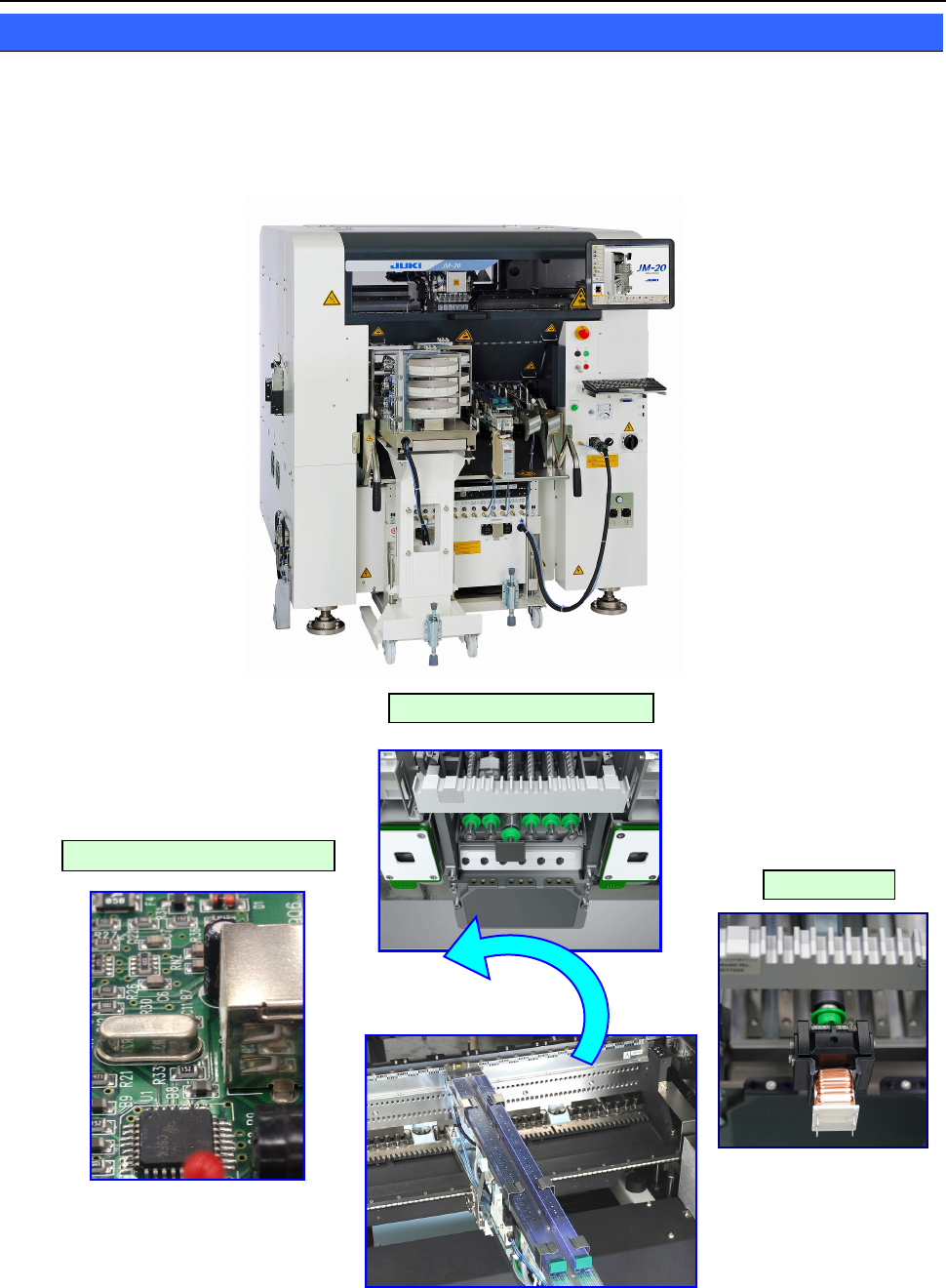

2-1 本设备的概要
JM-20 与为使手动实装工序实现自动化而开发的 JM-10 相比，是对应贴片元件能力更高的新一代多功能
平台。
对应的元件供给设备品种众多，有径向供料器、圆型供料器、矩阵托盘交换器，可以根据生产条件选择
最适合的供给设备。
并且，使用新开发的可更换机械卡盘吸嘴，实现了至今不能对应的大型与异型元件的贴片。
①吸取元件
③在基板上贴装元件
②检出元件中心与贴片位置移动
操作手册 I
2-2
2-2 本设备的构成
▼主机
No.
名称 功能概要
① 安全盖 生产动作中防止手等伸入装置内。
② 监视器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
③ 操作面板 用于设备的启动・停止的开关。
④ 带轨迹球键盘 用于操作机器或输入数据。
⑤ 供料器台架开关 供料器台架的升降开关（统一更换台车使用时）
⑥ 主开关 执行设备电源的 ON・OFF。
▼ 操作面板
No.
开关 名称 功能概要
1
Start
（开始）
开始开关。执行生产运行时，使用此开关。在生产以外未实施原点
复位时，执行原点复位。
2
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
3
Maintenance Key
（维护健）
此开关可切换生产模式（对准「○」侧 ）、维护模式（对准「｜」侧）。
维护模式下，安全盖打开或 BF 台架盖打开的状态下可以执行慢动
作。
生产模式下打开安全盖时，紧急停止。
4
Pause/Stop
（暂停/停止）
结束生产等时，按此开关。
按一次为暂停，再按一次为结束。
5
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全需要紧急停止时，使用此
开关。
＜前侧＞
＜后侧＞
②监视器
③操作面板
④带轨迹球键盘
⑤供料器台架开关
⑥主开关
①安全盖
