操作手册 I
4-1
4 维护
4-1 日常检查项目一览
（1）检查
检查调整项目 处理确认方法
检查频率
每天 每周 每月 每 2 个月 每 6 个月
空气压力 确认为 0.5MPa ○
排水瓶 确认有无排水、过滤器 ○
真空泵压力 确认压力 ○
管道及接头 空气泄漏 ○
各单元气缸 确认动作 ○
空气过滤器(Head) 是否无污垢 ○
传送带 磨损、破损、松弛 ○
传送滑轮 确认动作 ○
气弹簧 保持前后安全护罩开放状态 ○
挡片 磨损、破损 ○
电缆、插头 检查确认连接状况 ○
垃圾箱 清除垃圾箱的废料带 ○
芯片箱 丢弃芯片 ○
1年＝6,600 小时
为防止因意外启动而导致事故，请在切断电源后再进行检查。
危险
在进行机械动作绝对不要将手或头伸入到装置内部。
危险
为防止触电等重伤事故，维护时请关闭总电源。
（总电源开关是指安装在建筑物的电源开关，不是指主机上的开关。）
警
告
接通电源时，确认装置处于安全状态。
同时，确认装置内部没有人在作业。
警
告
供气时，必须先切断电源。
注
意
操作手册 I
4-2
（2）清扫
清扫项目 处理确认方法
清扫频率
每天 每周 每月 每 2 个月 每 6 个月
X、Y 轴直动单元 除去灰尘、异物 ○
X 轴 CB 支撑 除去灰尘、异物 ○
传送带 除去灰尘、异物 ○
各传送传感器 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
激光校准传感器 清扫传感器窗的脏污 ○
HMS 清扫传感器窗的脏污
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 单元 除去灰尘、异物 ○
C-ATC 单元 除去灰尘、异物 ○
供料器台架、统一更换台 除去灰尘、异物 ○
OCC(偏光滤光片) 除去灰尘、异物 ○
VCS 单元（选购项） 清扫上面的脏污 ○
负荷控制单元（选项） 除去灰尘、异物 ○
风扇马达过滤器 除去灰尘、异物 ○
1年＝6,600 小时
（3）加油
加油项目 处理确认方法
加油频率
每天 每周 每月 每 2 个月 每 6 个月
X、Y 轴直动单元导轨
活动
是否
平滑
6459 润滑油 N ○
X、Y 轴球螺栓 NSL 润滑油 ○
传送螺杆
(
轴)
6459 润滑油 N ○
传送导轴 6459 润滑油 N ○
驱动轴 6459 润滑油 N ○
基板挡块部分 6459 润滑油 N ○
滚珠丝杠(球螺栓)
(Head 部)
NSL 润滑油 ○
花键轴(Head 部) CG2 润滑油 ○
支撑台 6459 润滑油 N ○
统一更换台 6459 润滑油 N ○
吸嘴 油 清扫后
吸嘴外圈 6459 润滑油 N,油 清扫后
1年＝6,600 小时
危险
1. 加油脂时，请使用附带的油脂类，除 JUKI 指定的产品外，请勿使用
其他的油脂类产品。
2. 请使用指定的润滑油进行恰当的注油。如果用错润滑油，会引起运行
故障。
3. NEW DEFLEX OIL No1：第 4 类第 3 石油类
润滑油(6459 润滑油 N)：消防法规定为非危险物
润滑油(NSL 润滑油 N)：消防法规定为非危险物
润滑油(CG2 润滑油)：消防法规定为非危险物
操作手册 I
4-3

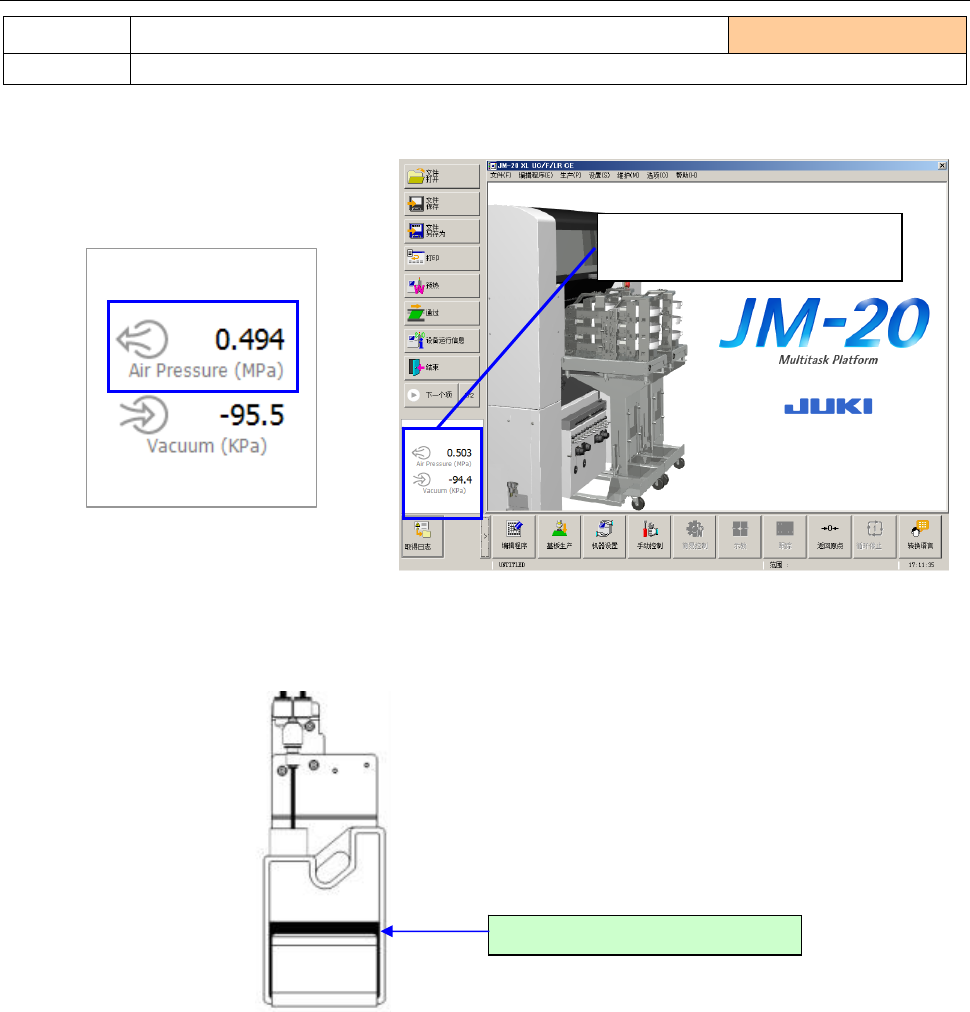

4-2 各部分的检查
1）在压力表上确认压力为 0.5MPa ± 0.05MPa。
确认供给压力时，点击画面左下角（蓝框）区域就可以显示当前压力。
2） 若压力值不在上述范围内，请检查工厂内是否有空气泄漏。如果没有异常，请按“调整方法”重新调整压
力。
3) 若是排水管连接的瓶内存了水、 油，请倒干净。
检查项目
4-2-1 气压、排水瓶
实施频度 ：每天
检查内容 确认初压，检查排水管
瓶内存了水、油，请倒干净。
单击可进行显示/不显示切换。
