操作手册 I 2-3 2-3 操作画面的说明 No. 名 称 功能概要 ① 标题栏 窗口的标题。 显示的窗口功能不同，标题也不同。 ② 菜单栏 显示该窗口可使用的最高层次菜单。 （窗口不同，显示的菜单也不同。 ） 有些菜单，可以显示下拉菜单。 ③ 命令按钮 有一部分菜单项目，可用快捷方式调出在窗口上使用。 用图标显示系统的各台架的运转及操作方向。 ④ 功能栏 可用快捷方式调出有代表性的系统功能。 可切换显示的语言或应用程序。 还可显示生…
操作手册 I
2-2

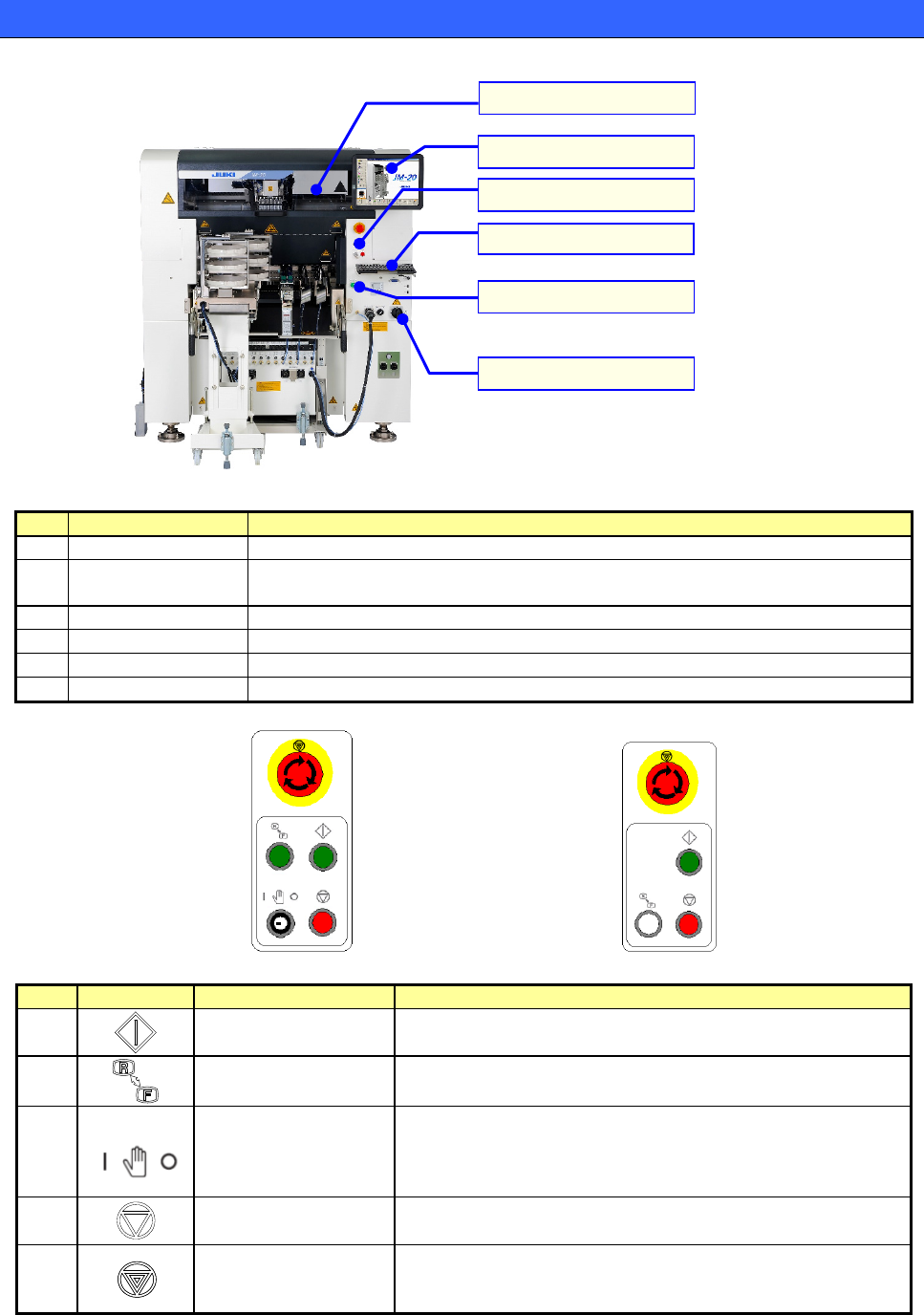

2-2 本设备的构成
▼主机
No.
名称 功能概要
① 安全盖 生产动作中防止手等伸入装置内。
② 监视器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
③ 操作面板 用于设备的启动・停止的开关。
④ 带轨迹球键盘 用于操作机器或输入数据。
⑤ 供料器台架开关 供料器台架的升降开关（统一更换台车使用时）
⑥ 主开关 执行设备电源的 ON・OFF。
▼ 操作面板
No.
开关 名称 功能概要
1
Start
（开始）
开始开关。执行生产运行时，使用此开关。在生产以外未实施原点
复位时，执行原点复位。
2
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
3
Maintenance Key
（维护健）
此开关可切换生产模式（对准「○」侧 ）、维护模式（对准「｜」侧）。
维护模式下，安全盖打开或 BF 台架盖打开的状态下可以执行慢动
作。
生产模式下打开安全盖时，紧急停止。
4
Pause/Stop
（暂停/停止）
结束生产等时，按此开关。
按一次为暂停，再按一次为结束。
5
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全需要紧急停止时，使用此
开关。
＜前侧＞
＜后侧＞
②监视器
③操作面板
④带轨迹球键盘
⑤供料器台架开关
⑥主开关
①安全盖
操作手册 I
2-3

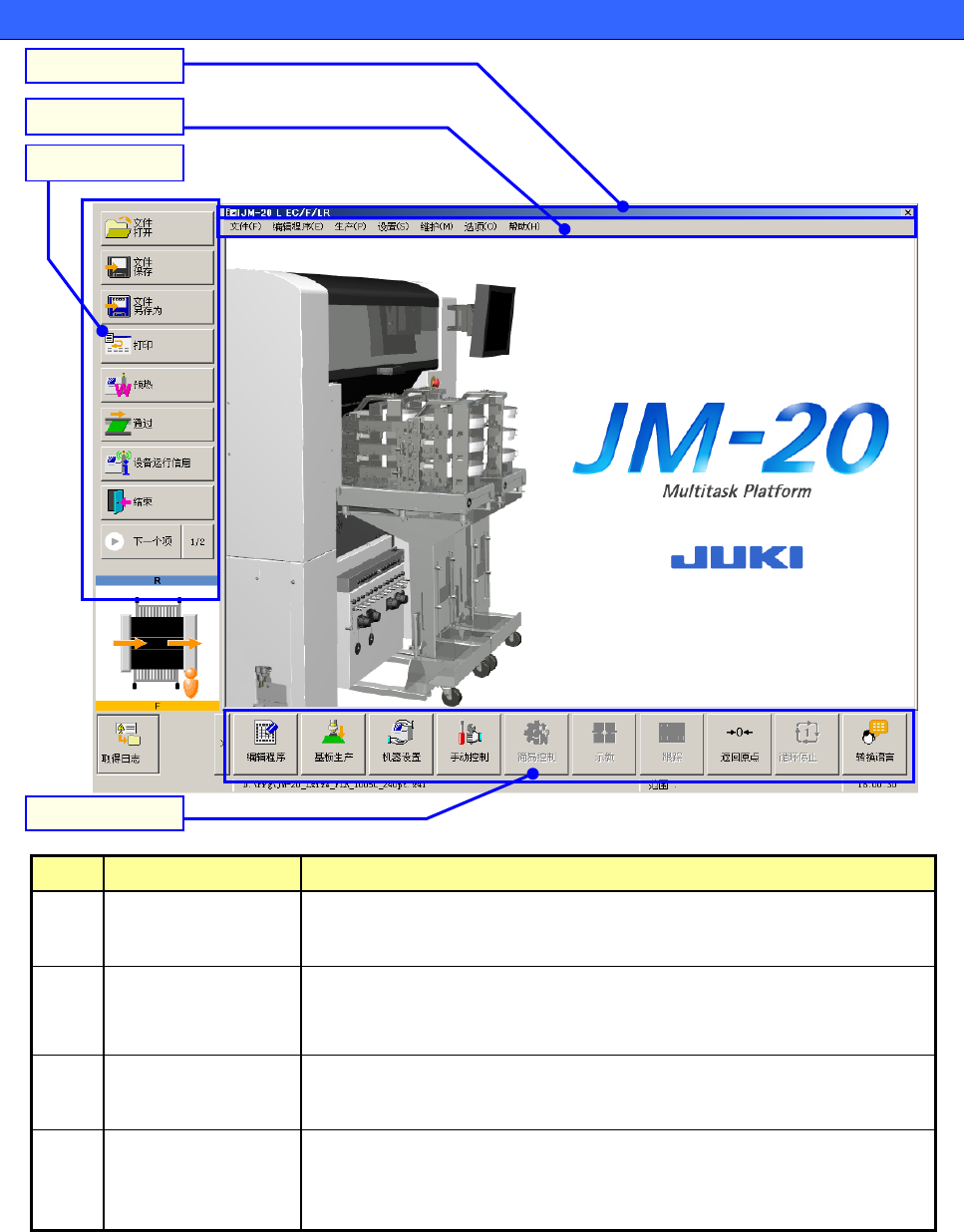

2-3 操作画面的说明
No.
名 称 功能概要
① 标题栏
窗口的标题。
显示的窗口功能不同，标题也不同。
② 菜单栏
显示该窗口可使用的最高层次菜单。
（窗口不同，显示的菜单也不同。）
有些菜单，可以显示下拉菜单。
③ 命令按钮
有一部分菜单项目，可用快捷方式调出在窗口上使用。
用图标显示系统的各台架的运转及操作方向。
④ 功能栏
可用快捷方式调出有代表性的系统功能。
可切换显示的语言或应用程序。
还可显示生产程序名和时间等。
① 标题栏
② 菜单栏
③ 命令按钮
④ 功能栏
操作手册 I
3-1

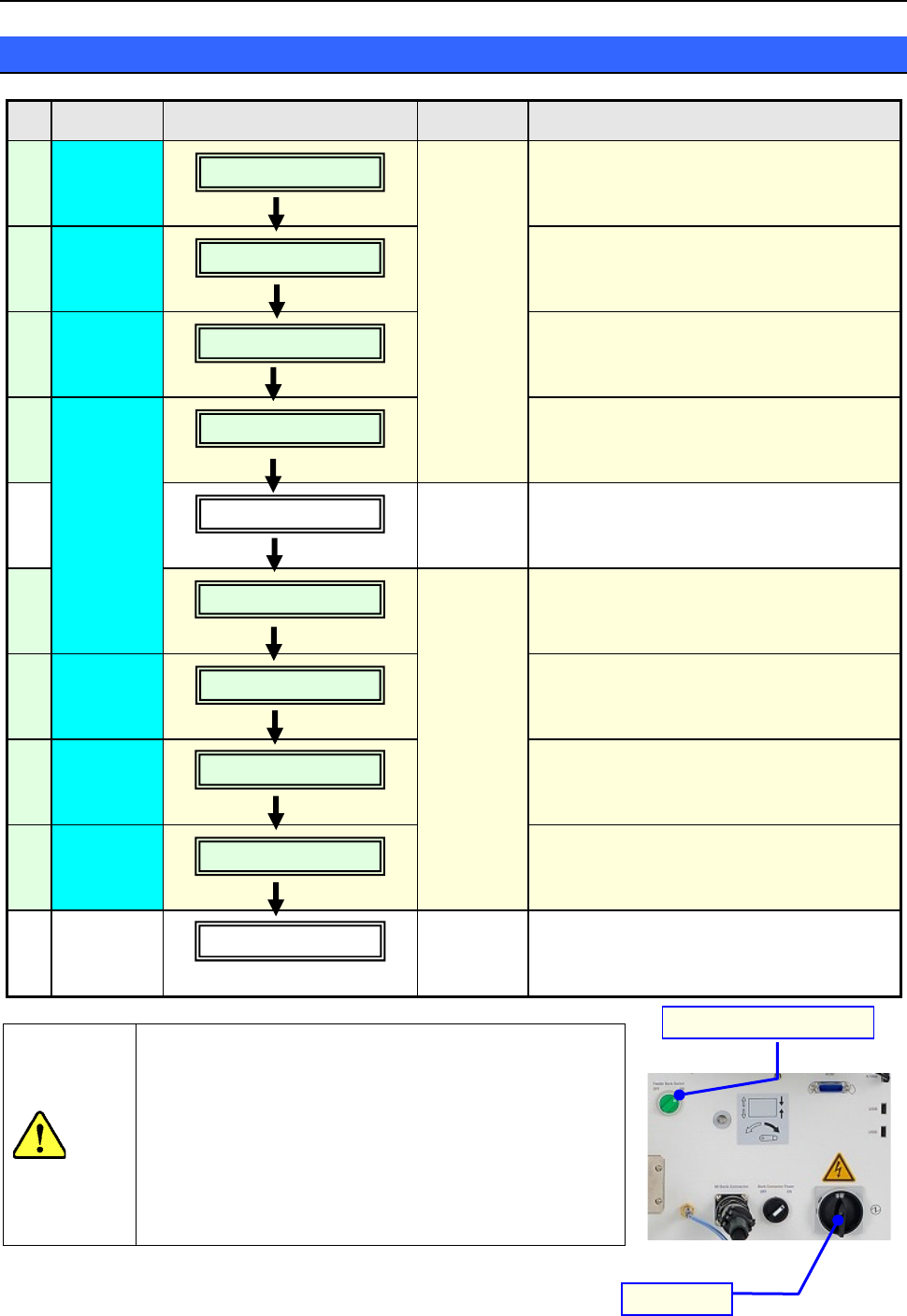

3 作业步骤
3-1 生产的流程
No
Step
流程图 作业人员 备注
1
Step1
操作员
确认主气压(0.5MPa)，检查 ATC 周围没有
异物等后接通电源。
2
执行返回原点前，确认装置内部没有异物
等。
3
Step2
节假日后或寒冷地区,必须执行预热。
（预热约 10 分钟)。
4
Step3
Step4
Step5
制作生产所必须的数据，完成程序。
5
程序员
管理员
制作生产所必须的数据，完成程序。
6
操作员
使用「支援准备」功能，依次进行各项准
备和设置。
7
Step6
8
Step7
9
Step8
10
注意
No6 生产准备 使用统一更换台时的注意事项
・
统一更换台车规格时，若在安装有带台车的圆型供料
器的状态下上下移动台架单元，会造成带台车的圆型供
料器主体发生破损或人身伤害，因此请绝对不要在安装
圆型供料器的状态下执行台架开关的操作。
・
请在本机完全停止后，再进行统一更换台的安装/拆卸。
・
操作供料器台架开关时，切不可与其他开关、尤其是
与主开关搞错。请目检确认，之后再操作。
制作程序
生产准备
安装基板
生产结束
生产
电源 ON
返回原点
预热
电源 OFF
日常检查
供料器台架开关
主开关
