操作手册 I 3-10 (3) 支撑销的配置 夹紧基板时，要配置支撑销，以防止向下弯翘。 使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。 双击输入焦点，显示数字软键盘后， 可用带轨迹球键盘点击输入数值。 1. 根据基板的形状，在 支撑台上配置 支撑销。 *请确认支撑销下面没有附着芯片等物。 *两面贴片的基板， 配置支撑销时要注意 不要让支撑销碰到基板背面已贴装好的 元件。 2. 把基板放在传送道上后， 在传送控制画面中进行操…
操作手册 I
3-9
(2) 传送控制
对标准的外形基准调整方法进行说明。
2. 把挡块「ON」，用手把基板对准挡块，
确认位置。
①请选择「挡块」。
②按一下[ON]、或[ON/OFF]，挡块即会
动作。
3. 请确认基板顶住挡块的状态是否
稳定。
1. 请按下「传送控制」按钮。
显示「传送控制」画面。
4. 若挡块碰到基板的缺口而不稳定
时，请把螺丝拧松，调整挡块的位置。
操作手册 I
3-10

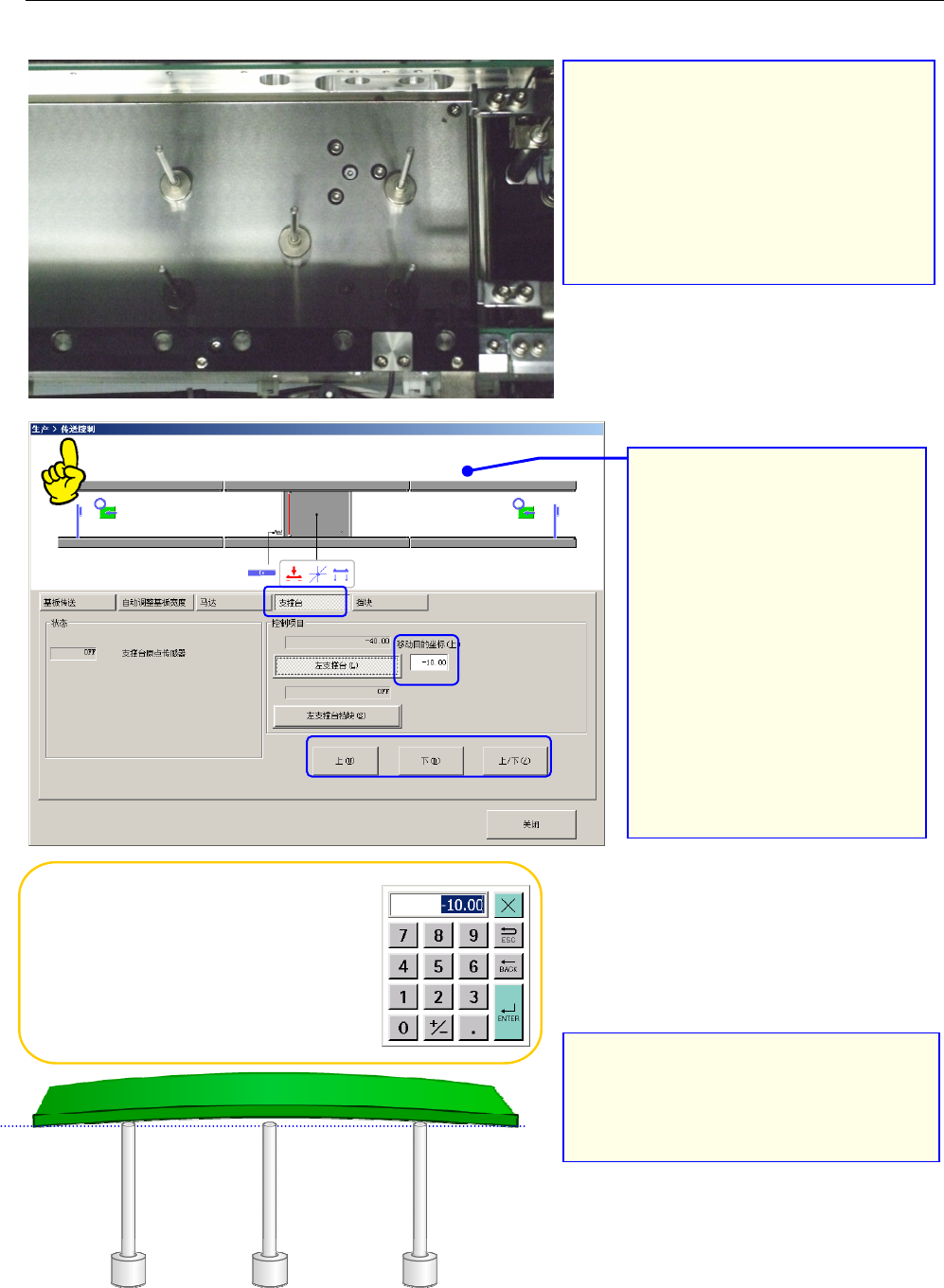

(3) 支撑销的配置
夹紧基板时，要配置支撑销，以防止向下弯翘。
使用厚度薄的基板和大型基板时，因弯翘度大，建议设置支撑销。
双击输入焦点，显示数字软键盘后，
可用带轨迹球键盘点击输入数值。
1. 根据基板的形状，在支撑台上配置
支撑销。
*请确认支撑销下面没有附着芯片等物。
*两面贴片的基板，配置支撑销时要注意
不要让支撑销碰到基板背面已贴装好的
元件。
2. 把基板放在传送道上后，
在传送控制画面中进行操作，
将「支撑台」升高。
①请选择「支撑台」。
②输入基板厚度尺寸，必须输入
负数。
例)基板厚度为 1.6mm 时，
请输入“-1.60”。
③控制操作台架的升、降。
3. 请确认支撑销的位置。此外，请用手
从上面轻轻地压基板，确认有支撑销支
撑着基板。
操作手册 I
3-11
Step5-2 在基板搬送画面上执行基板搬出。
请确认是否保持与生产时的动作同步传送基板，传送动作是否有问题。
2. 把基板安装在 IN 缓冲，确认连续动
作时基板流动是否顺畅。
选择[基板搬入]-[执行]后,基板即可搬
入、夹紧。
选择「基板搬出」-「执行」后，基板即可
搬出。
1. 按下「基板传送」按钮,即显示「基
板传送」画面。
